沟槽式管道连接用球形锁紧联轴器结构

　　做民用建筑给排水、工业循环水、消防喷淋管路的现场施工和预制加工的工程师，大多接触过这类沟槽式快装连接件，区别于传统法兰连接需要多组螺栓对位拧紧、焊接连接需要现场动火做探伤的作业模式，这类带球形锁紧结构的联轴器，核心是靠壳体内部的球面压块配合橡胶密封环，在两根对接管道的端部沟槽位置形成均匀的抱紧力，不需要复杂的对位工装，普通管工用常规扭矩扳手就能完成装配，在工期紧张的管网改造、高空管路架设场景里，能把单节点的安装时间压缩到法兰连接的五分之一左右。

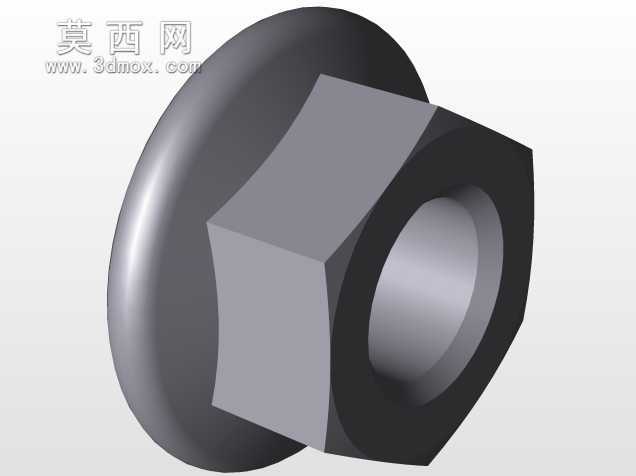

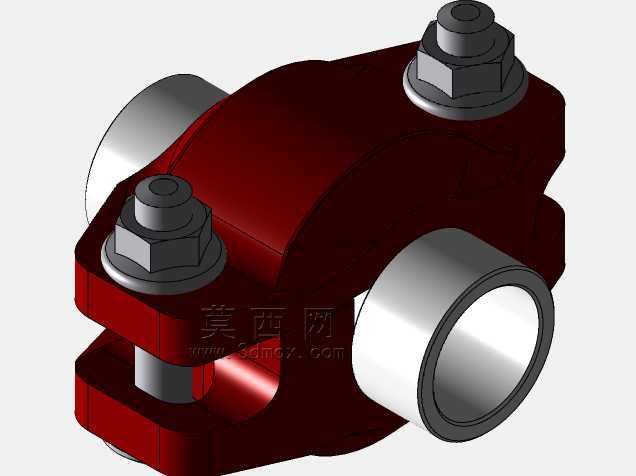

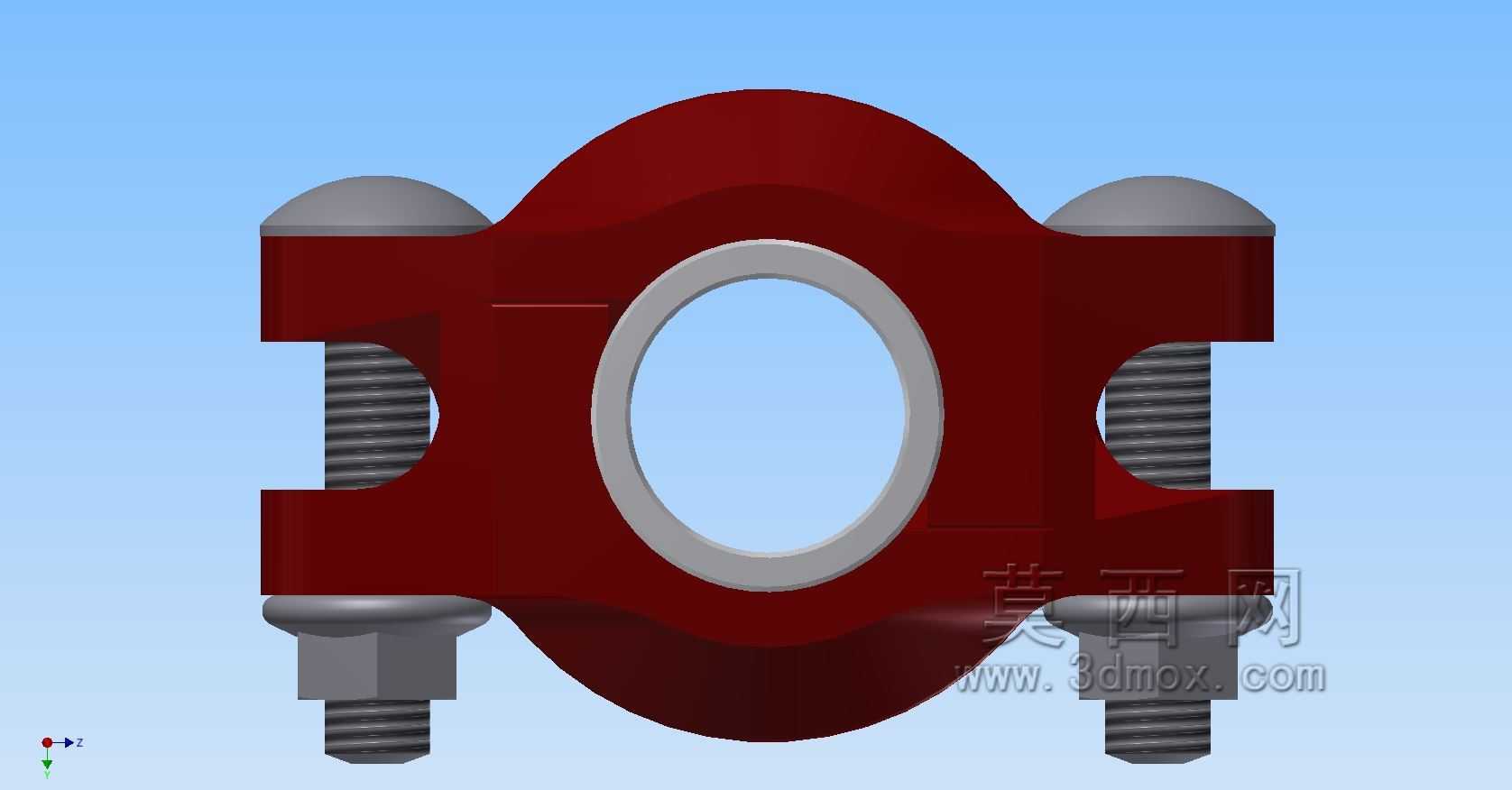

　　从结构设计逻辑来看，这个零件的主体采用对称分瓣式壳体结构，两个半壳通过侧部的球形锁紧件实现扣合固定，不需要额外穿装多根连接螺栓，壳体的内腔做了适配管道沟槽的圆弧过渡，避免安装后压块与管道沟槽出现硬接触应力集中，长期受管路振动、水锤冲击时不会出现局部压痕导致的密封失效。进出端的同轴度公差控制在0.2mm以内，对接后两根管道的轴线偏移量允许在1.5mm范围内，能吸收管路运行过程中因温度变化产生的微量伸缩，也能抵消一部分设备运行传递到管路的振动，减少管路支架的受力负荷。

　　实际选型和安装时需要注意几个边界参数：首先是壳体的最大外轮廓尺寸，要预留足够的操作空间，尤其是侧部球形锁紧件的位置，要留出扳手操作的转动空间，不能紧贴墙面或者其他管线布置；其次是对接管道的沟槽深度、端面到沟槽的距离必须符合对应公称通径的加工要求，沟槽过浅会导致抱紧力不足出现拔脱，沟槽过深会损伤管道本体强度；密封环的安装位置要完全卡入壳体的密封槽内，不能出现翻边、夹渣的情况，装配前要在密封环唇口涂抹少量硅基润滑脂，减少穿管时的摩擦阻力，避免密封环被管道端面刮破。

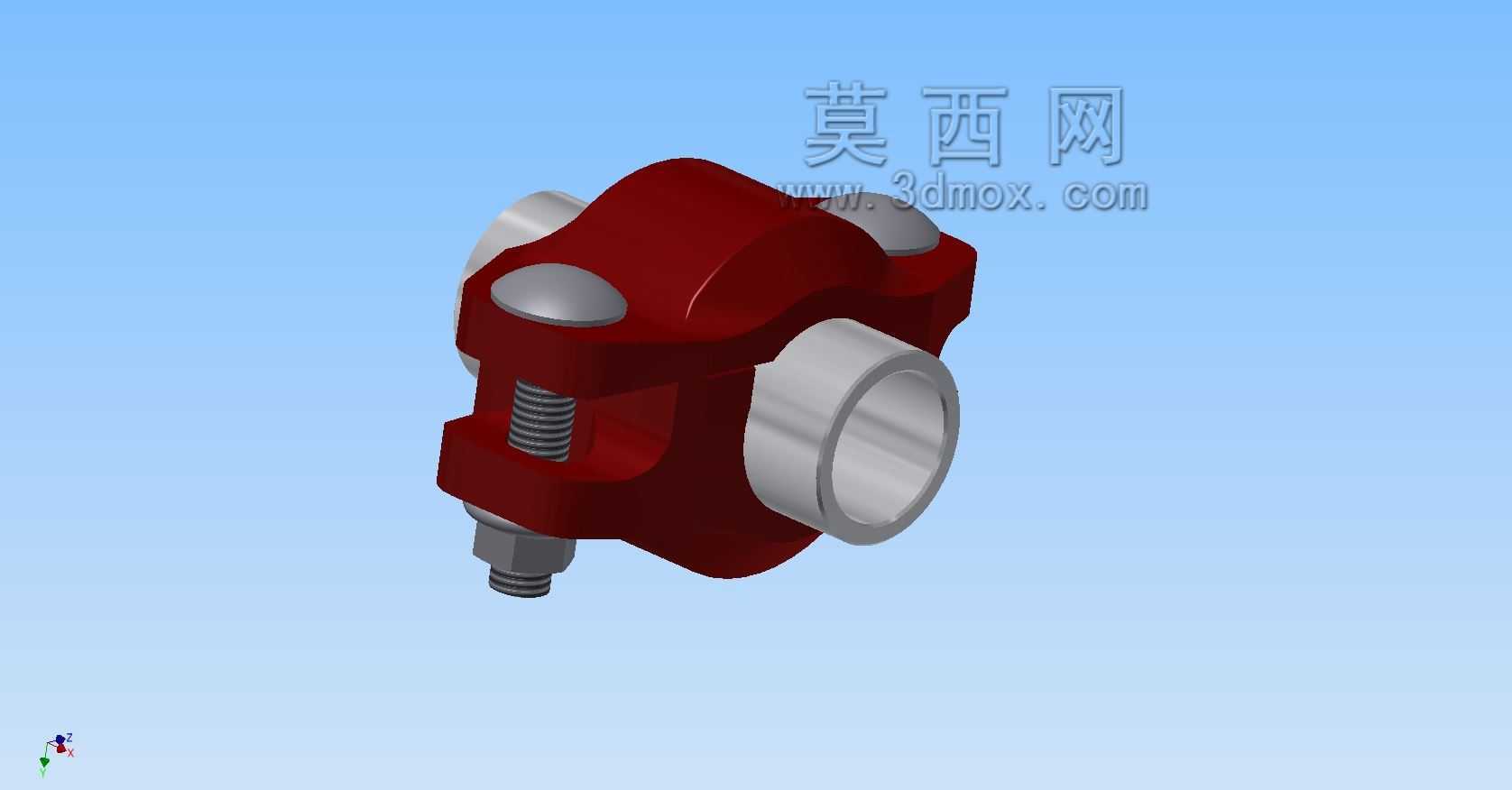

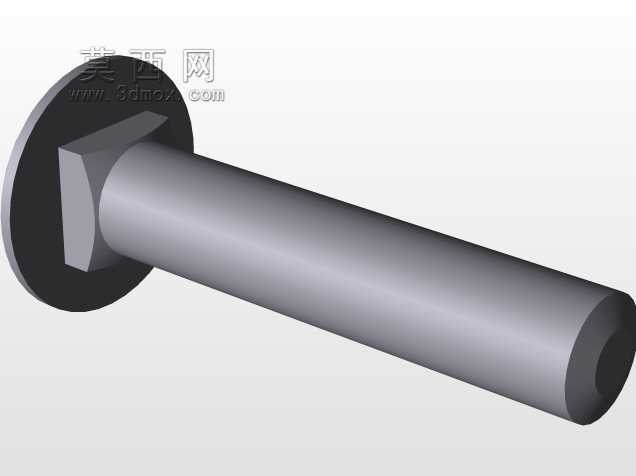

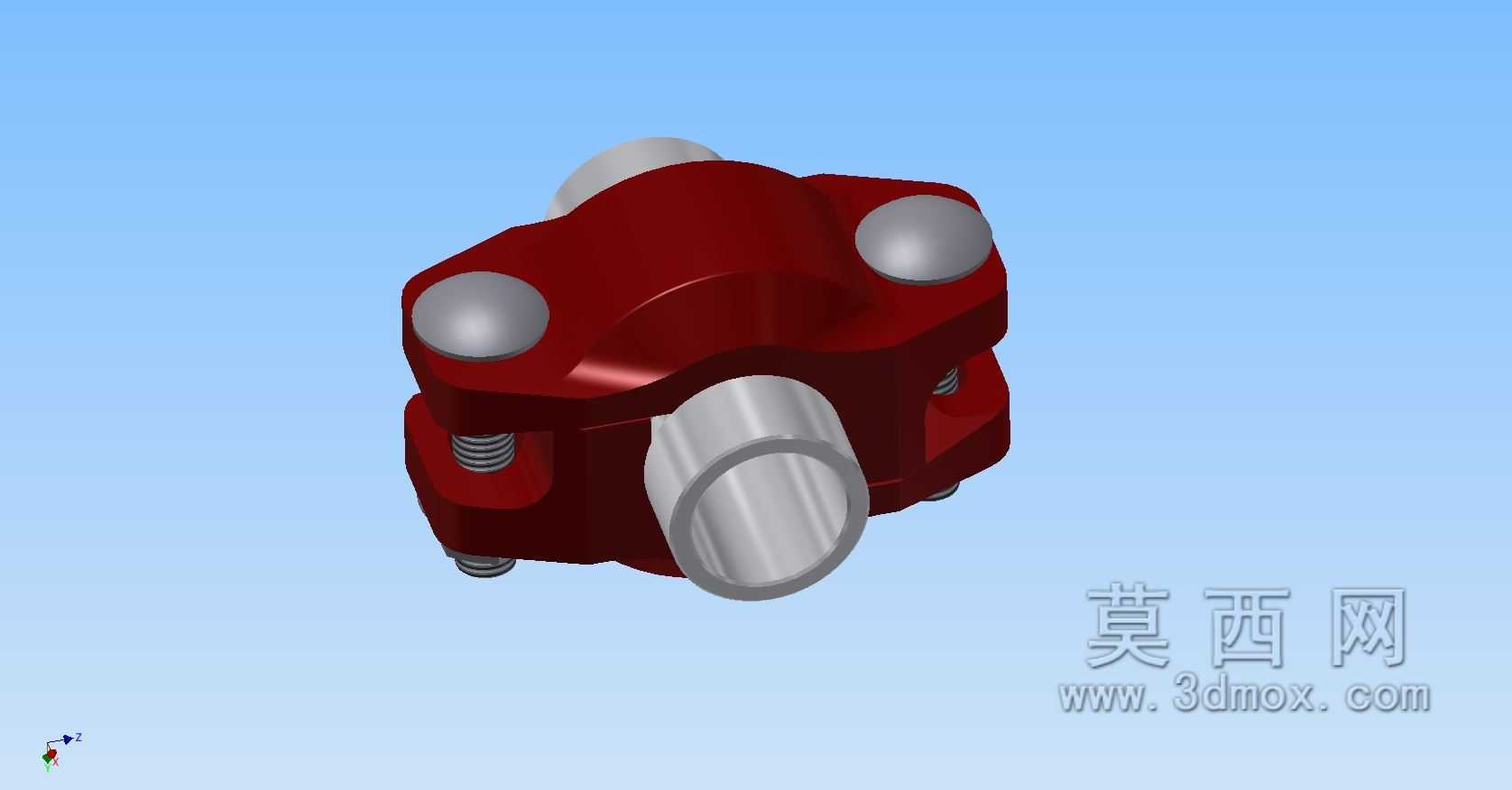

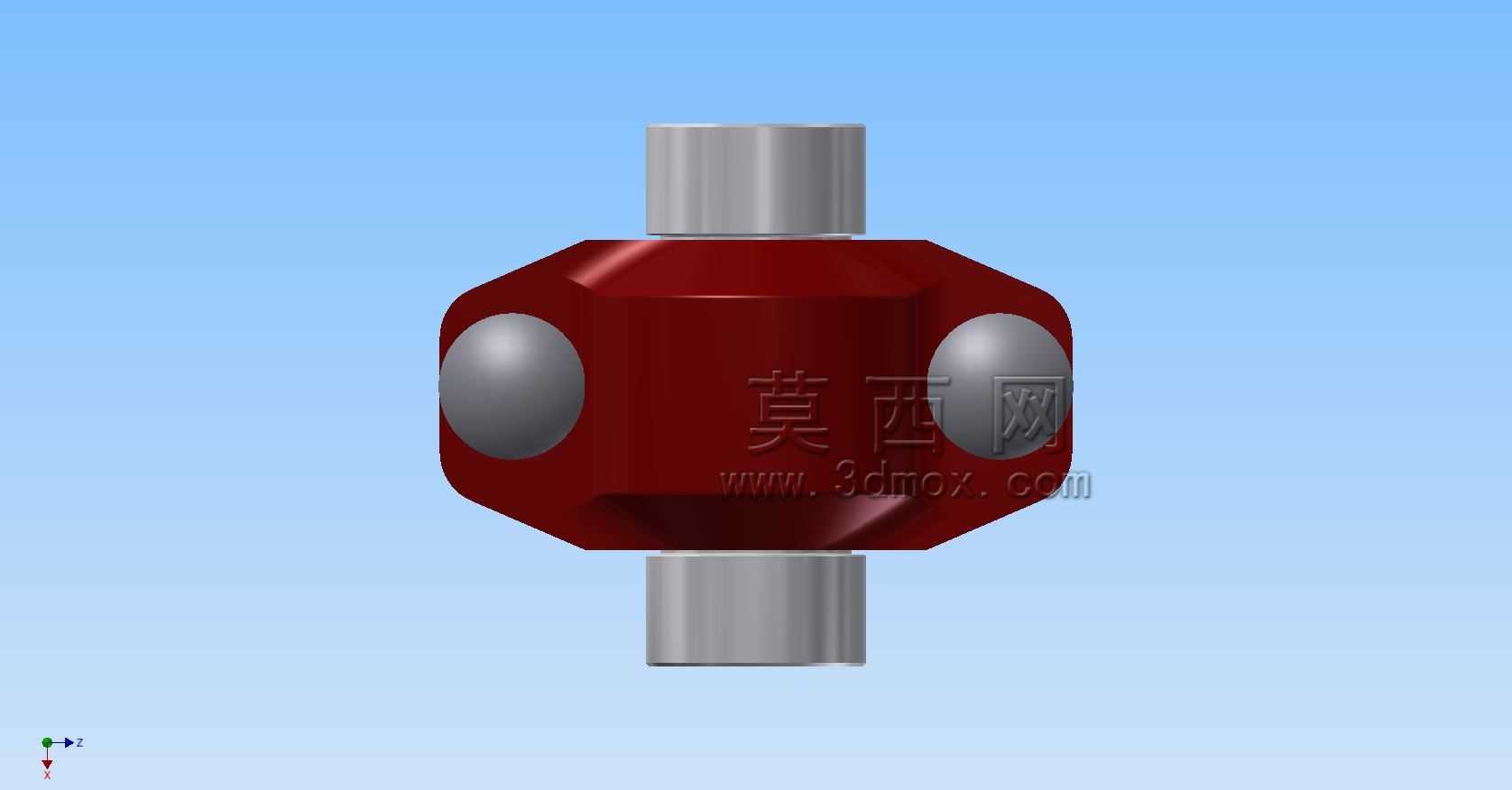

　　这类连接件最初是在消防管路系统里大规模应用，现在已经拓展到市政给排水、暖通空调循环水、工矿企业的工艺冷却水、甚至部分低压压缩空气管路场景，相比传统连接方式，它允许管道有一定的角度偏转，在管线走向有小幅度调整的现场，不需要额外定制弯头配件，能减少管路的接头数量，降低整个管网的泄漏点概率。建模的时候要注意，壳体的外部做了多面切边处理，不是完整的圆柱形，一方面是为了减轻壳体自身重量，另一方面是在拧紧锁紧件的时候，扳手可以卡在切边平面上，避免壳体跟转，不需要额外用管钳固定壳体，能减少安装时对壳体防腐层的破坏。侧部的球形锁紧件表面做了圆弧过渡，没有尖锐棱角，安装时不会划伤施工人员的手套或者皮肤，长期使用后也不会因为应力集中出现锁紧件断裂的情况。

　　在管路系统做压力测试的时候，这类连接件的密封性能会随着管内压力升高而进一步提升，因为内部压力会作用在密封环的唇口上，让密封环更紧密地贴在管道外壁和壳体内壁上，和法兰连接靠螺栓预紧力压密封垫的原理不同，它的密封可靠性不会因为长期运行螺栓松弛出现明显下降，日常维护只需要定期检查锁紧件的位置是否到位，不需要反复拧紧螺栓，运维工作量比法兰连接低很多。需要注意的是，这类结构不适合用在高温高压的蒸汽管路、或者输送强腐蚀性介质的管路上，它的密封件材质和壳体强度是按照常温低压流体工况设计的，超出适用工况范围会出现密封失效或者结构损坏的问题。
