1寸PVC双由令球阀结构设计

　　在民用给排水、化工腐蚀性流体输送、泳池水处理、农田节水灌溉等诸多场景里，小口径塑料管路的通断控制一直是管路系统设计里的高频需求点，这款1寸规格的PVC球阀，就是针对这类低压常温流体管路开发的手动控制元件。从实际工程应用来看，PVC材质的管路本身具备重量轻、内壁摩阻小、耐一般酸碱腐蚀、安装粘接便捷的优势，配套同材质的球阀可以避免不同材质连接带来的热胀冷缩错位、电化学腐蚀问题，尤其适合家装给水、小型化工加药管路、水产养殖水循环系统这类对成本敏感、介质腐蚀性不强、工作压力不超过1MPa的工况。

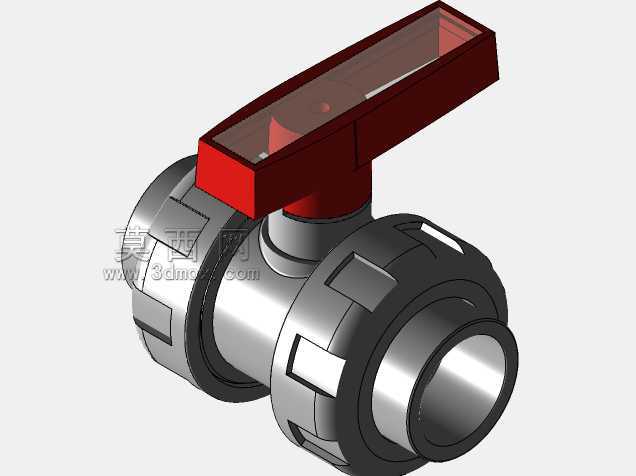

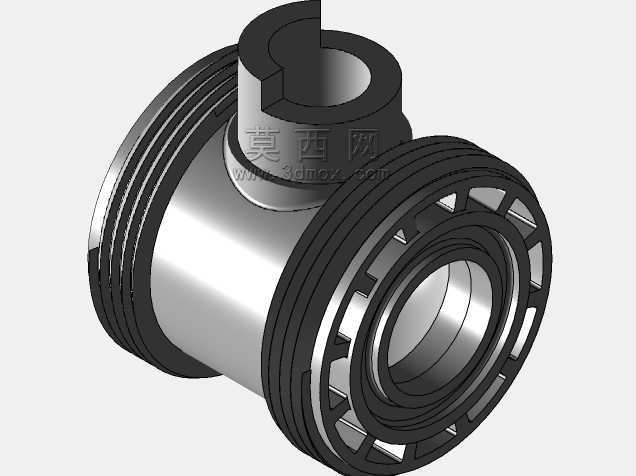

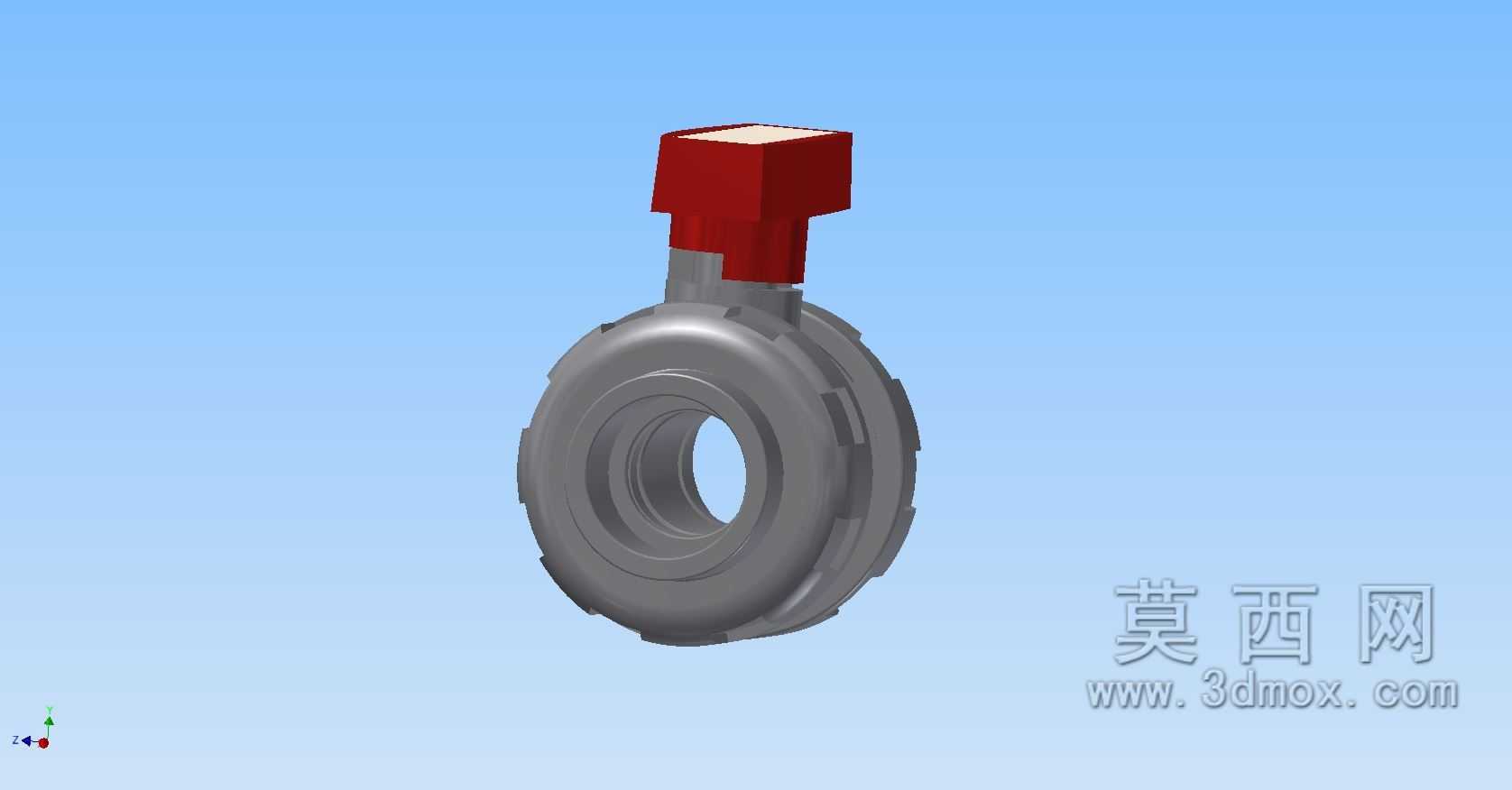

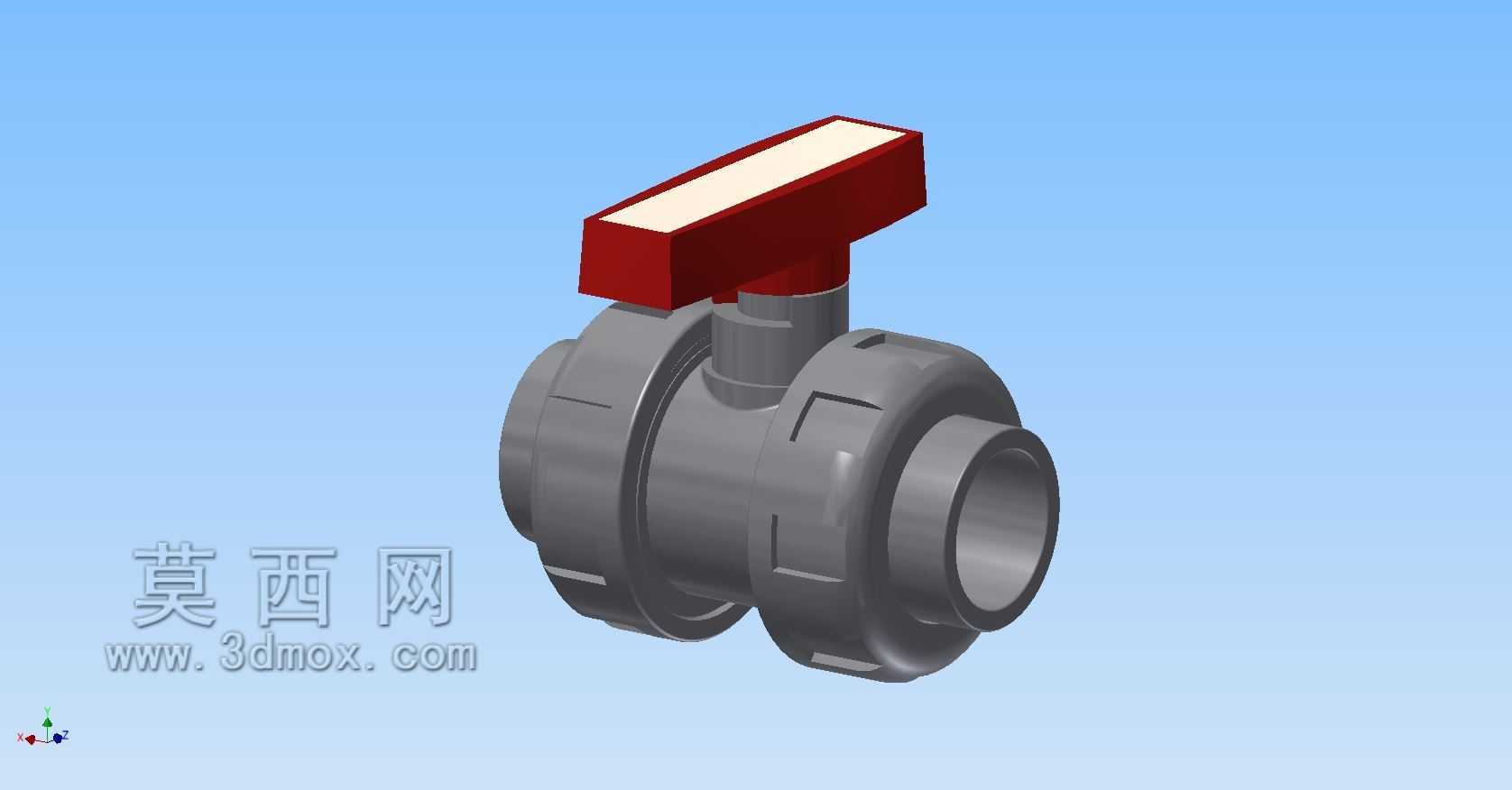

　　这款球阀采用双由令（活接）结构设计，这一结构的核心优势在于安装和后期维护的便利性：阀体两端的活接螺母可以独立旋转，安装时不需要转动整段管路或者阀体本身，只需要将两端管路与活接端的承插口对齐涂胶粘接后，再拧紧活接螺母即可完成密封固定，后期如果需要更换阀件或者检修管路，只需要松开两端活接螺母就能将阀体从管路中拆下，不需要切割整段管路，大幅降低了后期运维的工作量。从结构设计逻辑来看，阀体采用一体式注塑成型的主流结构，球体采用全包覆或者实心PVC球体，配合PTFE或者橡胶密封阀座，转动手柄时阀杆带动球体旋转90度即可完成全开或者全关的动作，全开状态下球体的流道与管路通径完全对齐，流道几乎没有缩径，流体通过时的压力损失极小，不会出现明显的节流降压问题，适合对流量稳定性有要求的管路场景。

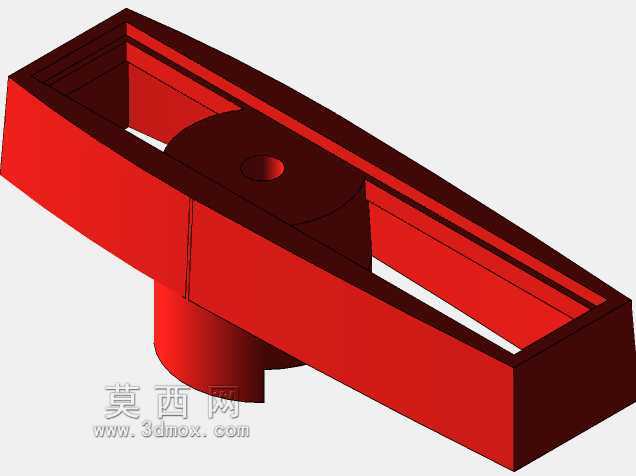

　　从安装边界尺寸来看，这款1寸球阀对应的公称通径为DN25，两端承插口适配外径32mm的PVC给水管，安装时需要预留的轴向操作空间需要覆盖手柄90度旋转的范围，也就是手柄在垂直于管路方向时的外伸长度，避免安装后手柄被周边管路或者支架遮挡无法操作；阀体的径向尺寸需要考虑活接螺母的拧紧空间，安装时扳手操作的预留间隙不能小于活接螺母的外径余量，避免后期无法拧紧密封。手柄采用扁平式T型结构，红色的手柄配色符合管路阀门的通用标识习惯，开关状态直观：手柄与管路平行时为全开状态，垂直时为全关状态，现场操作人员不需要额外查看标识就能快速判断阀门状态，降低误操作的概率。

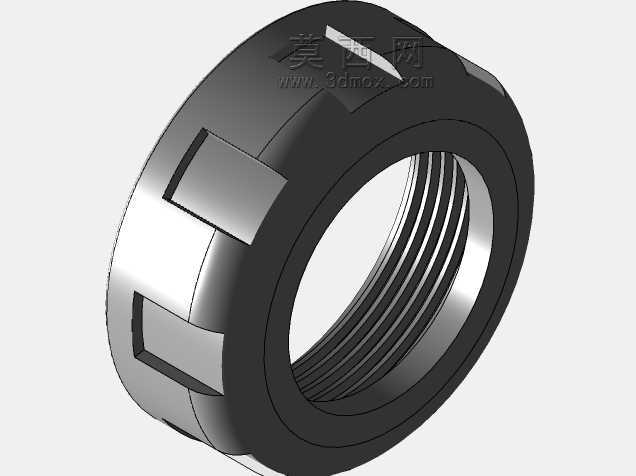

　　从功能特性上看，这款手动球阀不需要额外的气动或者电动执行机构，完全依靠人工操作即可完成通断控制，结构简单可靠，没有复杂的传动部件，日常使用几乎不需要额外维护，只要密封阀座没有出现老化磨损，就能长期稳定工作。针对PVC材质的特性，这款球阀的适用介质温度范围一般在0-60摄氏度，不能用于高温流体输送，也不能用于输送强有机溶剂比如芳烃、酮类介质，避免PVC材质被溶胀损坏；在管路设计时如果存在水锤风险，需要在阀前加装水锤消除装置，避免瞬间高压冲击导致阀体开裂或者密封失效。建模过程中需要重点关注几个配合公差：活接螺母与阀体本体的螺纹配合间隙要控制在合理范围，既要保证螺母可以顺畅旋转拧紧，又不能间隙过大导致密封面错位；阀杆与阀体的密封处需要设计多层密封槽，配合O型圈实现动密封，避免开关过程中出现介质沿阀杆渗漏的问题；球体与阀座的配合球面需要保证足够的圆度和表面光洁度，才能在关闭状态下实现零泄漏，建模时球面的同轴度公差需要控制在0.1mm以内，避免开关卡涩或者密封不严。另外在活接端的密封面设计上，需要预留橡胶密封圈的安装槽位，密封圈的压缩量控制在20%-30%之间，压缩量太小容易渗漏，压缩量太大则会导致拧紧力矩过大，安装困难还容易加速密封圈老化。

　　在实际选型应用中，这款球阀不能用于节流工况，也就是不能长期处于半开半关的状态，否则高速流过的流体会持续冲刷球体和密封面，导致密封件过早磨损，出现关闭不严的问题，它的核心定位就是管路的通断两位式控制，需要调节流量的场景需要选用专门的调节阀。另外在户外安装使用时，需要考虑PVC材质的抗紫外线老化问题，最好在阀体外部包裹保温或者防紫外线保护层，避免长期阳光直射导致材质变脆开裂，缩短使用寿命。从建模的细节还原来看，阀体表面的加强筋设计也需要重点体现，这些加强筋分布在阀体本体和活接螺母的外侧，既可以提升阀体的承压能力，降低注塑成型时的缩水变形问题，也能增加活接螺母拧紧时的摩擦力，方便徒手或者用工具拧紧操作，不会出现打滑的问题。
