鱼食品真空涂油加工设备三维结构

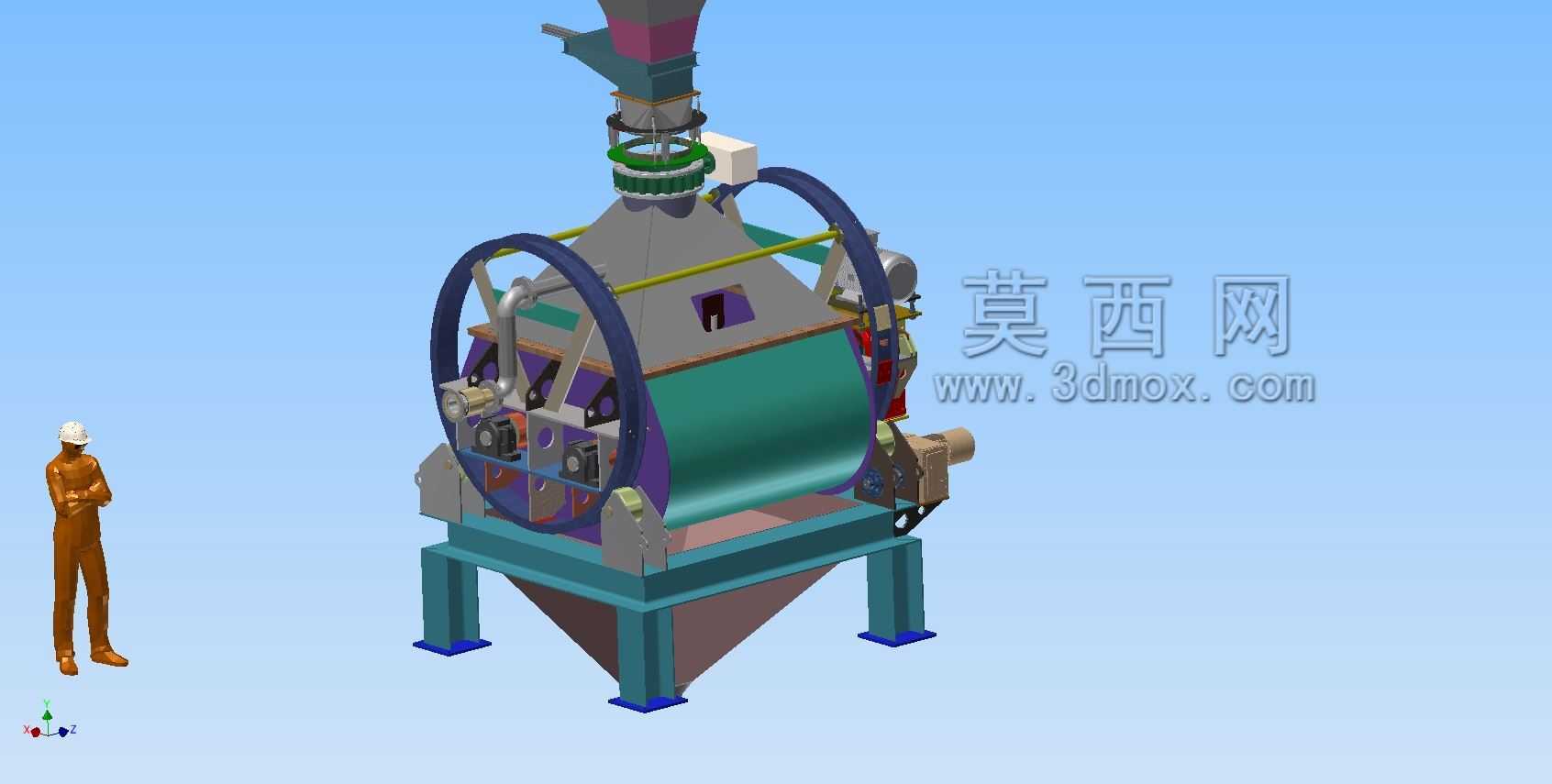

　　在水产预制菜加工的连续化产线布局中，这类真空涂油设备往往布置在鱼块解冻修整、调味浸润工序之后，油炸或速冻锁鲜工序之前，核心作用是在负压环境下完成食用油脂与鱼块表面的均匀附着，同时避免常压涂油过程中油脂氧化、裹附厚度不均导致的后续油炸油耗偏高、成品口感不一致问题。从三维模型的结构排布来看，设备整体采用方管焊接机架作为承载基础，机架支脚底部预留了地脚螺栓安装孔与调节垫铁的安装空间，安装时需要匹配车间地面的预埋钢板位置，设备整体占地边界在长宽方向预留不小于800mm的操作维护通道，顶部进料口需要对接前段的定量输送料斗，底部出料口则要衔接后续的网带输送机，避免物料转接过程中出现落差过大导致的鱼块破损。

　　设备的核心腔体采用卧式回转结构设计，外部设置的双环形滚圈配合支撑托轮实现腔体的定角度翻转，不同于常规固定式真空腔体，该结构可在完成一个批次的涂油作业后，将腔体上部旋转180度，从底部的出料接口快速清空腔体内的全部物料，无需额外设置人工清理口，大幅缩短批次切换的间隔时间，也能减少腔体内的物料残留，避免不同批次鱼块的风味交叉。腔体顶部设置的进料与真空抽气集成接口，在进料时对接密闭式进料阀，抽气时连接外置的真空发生系统，接口处采用快装式卡箍连接结构，密封件选用食品级硅橡胶材质，既满足负压工况下的密封要求，也方便日常拆卸更换与清洁维护。

　　腔体内部的搅拌结构采用弧形抄板设计，抄板的弯折角度经过反复调整，在腔体低速回转过程中可以将鱼块不断抄起、洒落，让雾化后的油脂能够均匀接触每一块物料的表面，不会出现局部积油或者部分鱼块未裹附油脂的情况，同时抄板的边缘做了圆弧钝化处理，避免搅拌过程中划伤鱼块表面，影响成品的外观完整性。设备侧面布置的驱动单元采用减速电机直连齿轮传动的结构，相比链传动，齿轮传动的传动比更稳定，回转过程的转速波动更小，不会因为转速突变导致腔体内的物料受力不均出现破碎，驱动单元的外侧设置了可拆卸的安全防护罩，既满足车间的安全生产防护要求，也不会妨碍日常的设备点检与润滑维护。

　　从三维建模的细节来看，设备的所有与物料接触的内壁、抄板、进出料接口都做了圆弧过渡处理，不存在卫生清洁死角，符合食品加工设备的卫生设计规范，腔体外部设置的观察窗可以实时查看内部的涂油作业状态，方便操作人员根据物料的实际裹附情况调整涂油时长、腔体转速以及真空度参数。设备的管路布局沿着机架的型材内侧排布，所有管路都采用管卡固定，避免设备运行过程中管路出现晃动磨损，同时预留了压缩空气吹扫接口，在批次生产间隙可以接入压缩空气对腔体内部、管路内壁进行吹扫清理，减少人工清洁的工作量。

　　在产线适配层面，该设备的处理能力可以匹配每小时15吨的鱼食品加工产能，进料口的尺寸可以根据前段输送设备的出料宽度做适配调整，支脚的高度也预留了200mm的调节余量，方便对接不同高度的进出料输送设备，不需要额外搭建过渡平台。设备的整体重心经过优化，在腔体满载物料回转的过程中，机架的受力均匀分布在四个支脚位置，不会出现偏载导致的设备晃动，安装时不需要额外做过于厚重的设备基础，只要满足车间地面的常规承重要求即可完成部署。
