V6发动机连杆配套盖结构设计

　　在往复式内燃机的动力传递链路里，连杆配套盖是承担交变载荷传递的核心连接件，这类部件常见于V型六缸乘用车发动机、小型通用动力机组的曲柄连杆机构中，和连杆本体配合完成活塞往复运动到曲轴旋转运动的转换过程。从实际装机场景来看，V6发动机的连杆组件排布在两列气缸夹角之间，安装空间相对紧凑，杆盖的外形轮廓需要避让曲轴平衡块、缸体内壁以及相邻气缸的连杆运动轨迹，设计阶段需要反复校核运动包络，避免运转过程中出现干涉碰磨的问题。

　　这类杆盖的核心功能是和连杆大头端共同环抱曲轴连杆轴颈，为轴瓦提供稳定的安装压紧面，工作过程中需要承受活塞做功冲程传递的爆发压力、往复运动产生的惯性力，以及曲轴旋转带来的交变剪切载荷，因此结构设计上优先保证结合面的压紧刚度，螺栓孔的位置度公差通常控制在较高精度等级，避免装配后轴瓦出现错位、偏磨的情况。杆盖的结合面多采用平面配合结构，部分高负荷机型会在结合面设计定位止口或者定位销孔，保证连杆本体和杆盖装配后的同轴度，确保曲轴轴颈的运转间隙处于设计要求范围内。

　　从设计思路层面，杆盖的壁厚分布需要结合载荷传递路径做差异化设计，螺栓安装凸台位置做局部加厚处理，承担螺栓预紧力的分散传递，避免局部应力集中导致的疲劳开裂；而杆盖的非承载区域可以做适当的减重去料处理，在不降低整体刚度的前提下控制往复运动件的质量，降低曲轴旋转过程中的惯性载荷，提升发动机的高转速响应能力。外形尺寸方面，杆盖的宽度需要匹配对应曲轴连杆轴颈的长度，大头内孔直径和连杆本体组合后需要和轴瓦的外径过盈配合，安装边界上需要保证螺栓拧紧后，杆盖的外轮廓不会超出连杆大头的最大外圆尺寸，同时要预留出轴瓦定位唇的安装槽位，确保轴瓦装配后不会出现周向转动。

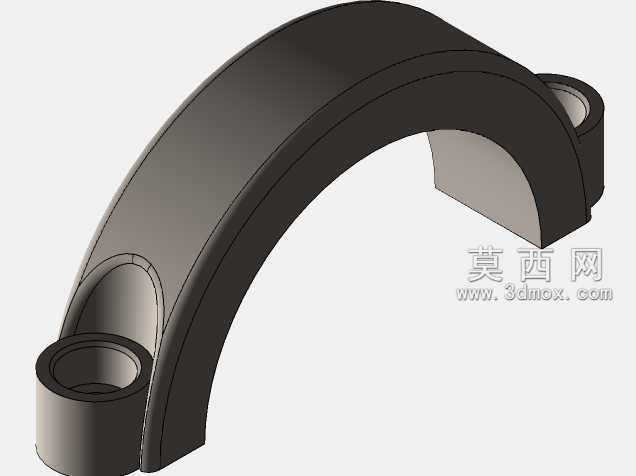

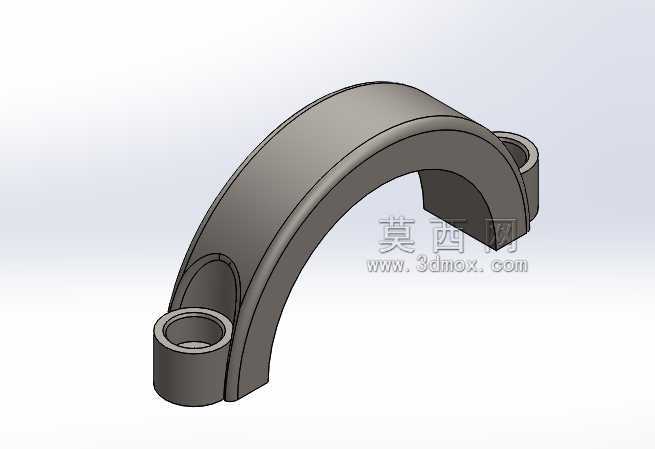

　　实际建模过程中，需要重点关注螺栓孔的沉头深度、结合面的平面度要求，以及杆盖和连杆本体的配对标记位置，这类部件在装机时属于配对装配组件，不可互换，因此模型上需要预留标记位的设计特征，方便生产过程中的配对标识加工。另外，杆盖的圆角过渡位置需要做平滑处理，避免尖锐棱角带来的应力集中，尤其是螺栓孔和大头内孔的交接位置，圆角半径需要结合应力仿真结果做优化，确保在全工况载荷循环下的疲劳寿命满足设计要求。在润滑结构的匹配上，杆盖需要和连杆本体的油道位置对齐，保证曲轴轴颈的压力润滑油能够顺利到达摩擦表面，部分设计会在杆盖的轴瓦安装面设计微小的导油槽，优化轴瓦的润滑条件，降低运转过程中的摩擦损耗。
