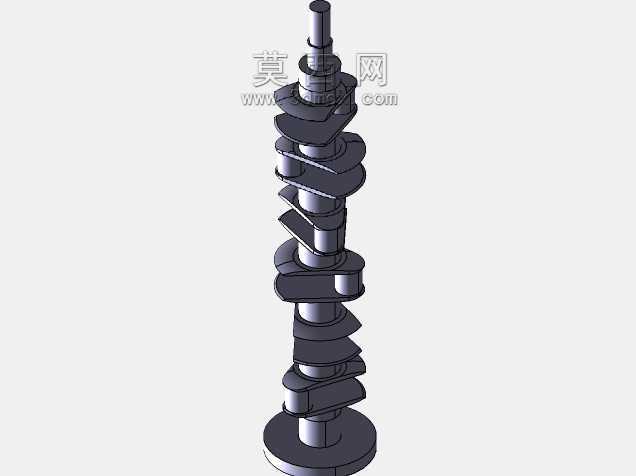

内燃机动力传递用多缸曲轴结构设计

　　在往复式内燃机的动力传递链路里，曲轴是承担运动形式转换的核心承载部件，日常接触的乘用车动力总成、商用车柴油机组、小型通用汽油机甚至部分固定式工业动力机组里，都能见到这类多缸曲轴的应用，它的核心作用是和连杆组件配合，把活塞组件在燃烧做功冲程里产生的往复直线运动，转化为可以对外输出的旋转扭矩，最终驱动整车传动系统、附属动力输出装置或者发电机等负载。从结构设计逻辑来看，这类多缸曲轴的主轴颈排布是严格按照缸体主轴承座的安装孔位同轴度要求设计的，每一段主轴颈的圆柱度、表面粗糙度都要满足长期高速旋转下的滑动轴承配合要求，相邻主轴颈之间的曲柄销轴线和主轴颈轴线的偏心距，直接决定了活塞的有效行程，

　　这一参数在建模阶段就需要和活塞连杆组的运动仿真做联动校核，避免出现活塞在上止点位置碰撞气门、或者连杆运动行程超出缸套允许范围的问题。曲轴上的平衡块结构是设计阶段的重点，多缸机的发火顺序决定了每一组曲柄连杆机构在运动过程中产生的一阶、二阶往复惯性力方向，平衡块的外形轮廓、质心偏移量都需要经过动平衡计算匹配，抵消不同转速下的惯性力冲击，避免发动机运行过程中出现异常振动，传递到缸体甚至整车机架上的振动幅值控制在合理区间内，才能保证整机的NVH表现和长期运行可靠性。从安装边界来看，曲轴的轴向定位通常设置在中间或者前端的某一道主轴颈位置，通过止推片的配合限制曲轴在运转过程中的轴向窜动量，窜动量的预留间隙既要考虑热态下金属材料的热膨胀量，

　　也要保证曲轴在承受离合器分离、皮带轮传动带来的轴向载荷时不会出现卡滞。曲轴前端通常预留有正时齿轮、皮带轮、扭转减振器的安装定位面和键槽结构，后端则设计有飞轮连接的法兰盘，法兰盘上的螺栓孔位置度需要严格匹配飞轮的安装定位销，保证飞轮装配后的动平衡精度不会被破坏。建模过程中，所有的油道孔走向都需要做连续的贯通性设计，曲轴内部的斜向油道负责把主油道送来的压力润滑油引导到每一道连杆轴颈位置，在轴颈和轴瓦之间形成稳定的油膜，避免金属直接接触出现干磨，油道孔的孔口位置都需要做倒角处理，避免应力集中在长期交变载荷下出现裂纹萌生。曲柄臂和主轴颈、连杆轴颈的过渡位置都设计有大圆角过渡结构，这一细节是曲轴疲劳强度的关键保障，

　　因为曲轴在运转过程中每一个截面都承受着周期性变化的弯曲载荷和扭转载荷，直角过渡会带来极大的应力集中系数，很容易在长期交变载荷下出现断裂失效，圆角的滚压强化工艺也是基于这一结构设计来落地的。不同缸数的曲轴曲柄排布角度有明确的设计规范，直列四缸机型的曲柄通常采用180度对称排布，保证各缸发火间隔均匀，输出扭矩的波动量控制在最小范围，直列六缸机型则采用120度的曲柄夹角，实现更好的自身动平衡效果，减少平衡轴的配置需求。在实际装配场景中，曲轴装入缸体主轴承座之后，需要手动盘动检查旋转阻力是否均匀，不存在局部卡滞的位置，每一道轴颈的配合间隙都要符合设计公差要求，间隙过大会导致机油压力过低，油膜建立不稳定，间隙过小则会在热机状态下出现轴瓦抱轴的严重故障。曲轴的轴向尺寸链计算需要和缸体、止推片、前后端盖的尺寸做公差累积校核，保证装配完成后曲轴的轴向窜动量在设计允许的范围内，前端的油封配合面的表面粗糙度和圆度要求极高，任何微小的形位误差都可能导致机油渗漏的问题。后端的飞轮安装法兰端面和主轴颈轴线的垂直度也需要严格控制，否则飞轮旋转过程中会出现端面跳动，带动离合器总成出现抖动，影响动力传递的平顺性。
