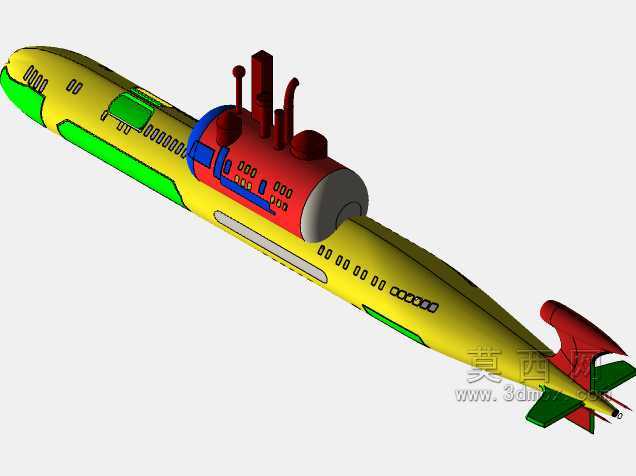

拉扎里迪斯瓦西里斯型潜艇结构三维设计

　　这款潜艇的三维结构设计，首先要锚定水下作业的核心应用场景，不管是近岸浅海的水文勘测、水下管线巡检，还是特定水域的科考作业，结构设计都要先匹配对应水深的耐压需求。从实际用途出发，该型艇的结构布局优先保障舱室功能分区的合理性，艏部预留探测设备安装位，中部为核心动力与控制舱段，艉部整合推进与舵系结构，所有舱段的衔接位置都做了圆弧过渡处理，避免水下航行时的应力集中，同时降低航行阻力。

　　在功能特性的设计上，耐压壳体的筋板布局是核心考量，沿艇身轴向每隔固定间距设置环形加强筋，纵向辅以通长的加强桁条，保证在额定工作水深下，壳体不会出现失稳变形。非耐压的上层建筑部分，做了轻量化的镂空设计，既可以降低整艇的自重，也能减少上浮下潜过程中的水流阻力，同时预留了天线、潜望镜等升降设备的安装通道，通道周边做了密封结构的安装凸台，方便后续装配密封组件。

　　设计思路上没有追求过度的曲面复杂度，而是优先平衡加工可行性与水动力性能，艇身主体采用回转体构型，这种构型不仅在三维建模时容易控制曲面连续性，在实际加工中，卷板成型的工艺难度也更低，焊缝的布置可以沿着环向与轴向规整排布，方便后续的无损检测与耐压测试。指挥台围壳的位置经过反复调整，设置在艇身中前部，兼顾潜望状态下的视野需求与航行时的流场均匀性，围壳与艇身的衔接处做了填角处理，减少航行时的流噪声，这对于需要隐蔽作业的潜航设备来说尤为重要。

　　外形尺寸与安装边界的把控上，整艇的长径比控制在合理区间，既保证艇内有足够的设备安装空间，也不会因为长径比过大导致操纵性下降。艉部的十字舵布局，舵叶的转动角度范围做了结构上的硬限位，避免舵叶转动角度过大碰撞螺旋桨，螺旋桨的安装轴系与艇身尾部的密封舱段做了同轴度约束，在三维建模阶段就把轴系的安装基准面、密封件的安装槽位都做了精确的特征预留，后续生产时不需要额外二次加工基准。

　　舱室内部的安装边界也做了明确的划分，动力舱段预留了动力单元的安装机架位置，机架的安装孔位在壳体上直接做出凸台，避免后期打孔破坏壳体的耐压性能；控制舱段的设备安装架采用模块化设计思路，安装导轨与艇身的加强筋做一体化设计，既可以提升结构强度，也能减少额外的连接件数量。压载水舱的进出口位置设置在艇身下部，进出水口的格栅结构在建模时就做了通流面积的验算，保证上浮下潜时的注排水速率满足设计要求，格栅的筋条做了倒圆角处理，避免水流经过时产生额外的紊流。

　　在细节结构上，所有的外部开孔都做了加强围壁，不管是人员出入舱口，还是设备吊装口，围壁的厚度比周边壳体加厚一定比例，同时在围壁与壳体的连接位置做了过渡斜角，分散开孔带来的应力集中。吊耳的位置设置在艇身重心对应的上部壳体位置，吊耳的加强结构直接延伸到内部的环形加强筋上，保证吊装时的载荷能够均匀传递到整个艇身结构，不会出现局部变形。

　　整个模型的结构特征完全按照实际生产的装配逻辑搭建，每一个凸台、凹槽、安装孔的位置都对应实际的装配需求，没有冗余的装饰性特征，所有的曲面都做了曲率连续检查，避免后续做水动力仿真时出现网格划分异常的问题。对于需要密封的结合面，都预留了密封胶条的安装槽，槽的宽度与深度按照常用的密封件尺寸设计，不需要后续设计变更就能直接选用标准密封件。
