内燃机进排气控制用凸轮轴结构

项目分类:通用机械零部件 发布时间:2021-11-08 ID:373910

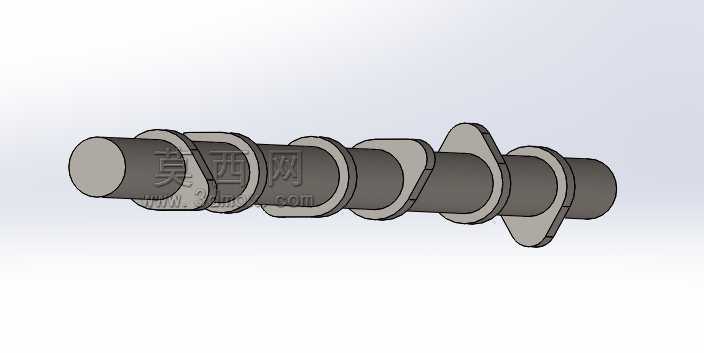

  • 内燃机进排气控制用凸轮轴结构
  • 内燃机进排气控制用凸轮轴结构
  • 内燃机进排气控制用凸轮轴结构

  在往复式内燃机的配气系统里,凸轮轴是直接决定进排气时序、气门升程规律的核心执行部件,其型线精度、安装定位基准直接影响发动机的充气效率、怠速稳定性与排放表现,从乘用车小排量汽油机到大马力工程机械柴油机,所有采用顶置气门结构的动力单元,都需要匹配对应型线的凸轮轴完成配气动作。这套凸轮轴采用多径向凸轮集成式结构,沿轴身按气缸点火顺序排布对应进排气凸轮,每个凸轮的轮廓曲线经过型线优化,可在气门开启阶段快速达到设计升程,保证进气道有足够的通流截面减少进气阻力,在气门关闭阶段则通过缓冲段设计降低气门落座冲击,避免气门与座圈出现异常磨损,同时凸轮基圆部分的同轴度公差控制在微米级,保证运转过程中气门间隙保持稳定,不会出现间隙波动导致的配气异响。

  从安装边界来看,轴身两端设计有标准轴承轴颈,与缸盖凸轮轴轴承孔的配合间隙按热膨胀量匹配,冷态下预留合理间隙避免热机后轴颈抱死,轴端预留正时传动结构安装位,可适配正时链条、正时皮带两种常见传动形式,安装时需保证凸轮相位与曲轴转角的对应关系,一旦相位偏差超过设计阈值,就会出现进排气门开闭时机错乱,轻则动力输出下降,重则出现气门与活塞运动干涉导致部件损坏。在实际工况中,凸轮轴长期处于高速运转状态,凸轮型面与气门挺柱之间为高副接触,接触应力随发动机转速提升呈非线性增长,因此设计时凸轮型面的粗糙度、硬度都有明确要求,型面需经过表面硬化处理,保证长期运转后型线磨损量在允许范围内,不会因磨损导致气门升程不足、配气相位偏移。从设计逻辑上,

  这套凸轮轴的凸轮排布角度完全对应直列四缸发动机的点火间隔,相邻气缸的进排气凸轮夹角按做功间隔角设置,保证各气缸进排气过程互不干扰,轴身中间位置设置有额外的支撑轴颈,避免长轴身在高速运转时出现挠曲变形,影响凸轮与挺柱的接触位置,导致偏磨问题。在三维建模过程中,凸轮型线采用离散点拟合生成,逐段校验升程段、缓冲段、基圆段的曲率连续性,避免出现曲率突变导致的接触应力集中,轴身的油道孔位置与缸盖润滑油道精准对应,保证运转过程中压力机油可直达凸轮型面与轴承轴颈位置,形成稳定油膜降低摩擦损耗。对于结构设计从业者而言,这类凸轮轴的建模核心难点在于凸轮型线的精准还原,以及各轴颈、凸轮、传动安装位的同轴度、相位角控制,建模时需先确定轴向定位基准,

  再以基准轴线为中心逐段生成各凸轮轮廓,最后完成轴身、油道、安装槽等附属结构的建模,同时要预留合理的加工退刀槽、倒角结构,保证模型可直接对接后续加工工艺。在设备选型匹配时,凸轮轴的凸轮升程、包角参数必须与发动机的气门弹簧刚度、气门最大升程、活塞避让深度匹配,若盲目更换大升程凸轮轴,可能出现气门弹簧共振、活塞碰气门等严重故障,因此在做动力改装或零部件替换时,需先通过三维装配校验各部件的运动干涉情况,确认全工况下各运动部件的安全间隙符合设计要求。
