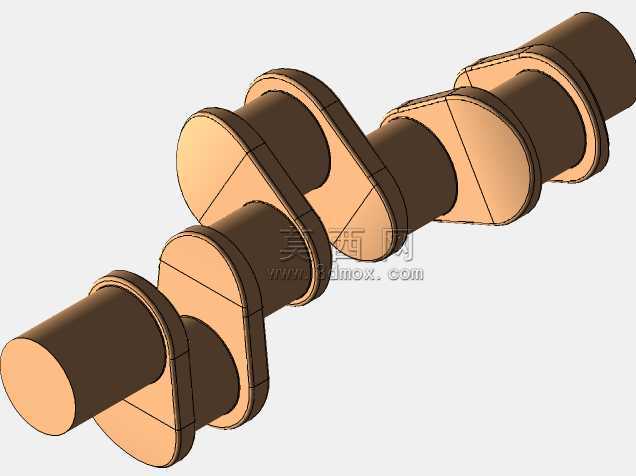

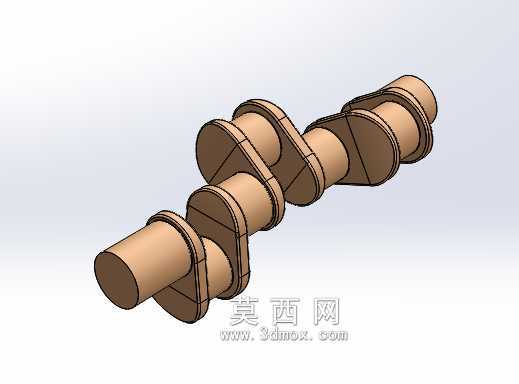

V6内燃机动力输出曲轴结构设计

　　在往复式内燃机的动力转换链路里，曲轴是承担核心运动形式转换的部件，日常做动力总成匹配、整机结构校核时，这类部件的建模精度直接决定后续仿真、装配环节的误差范围。做这款曲轴的结构设计时，首先要匹配V6机型的气缸夹角布局，六个曲柄销的相位角需要严格对应各缸的点火间隔，保证做功行程的输出扭矩波动控制在合理区间，避免整机运行时出现过大的扭转振动。从实际装机场景来看，曲轴需要和连杆大头做高精度配合，曲柄销的表面粗糙度、圆度公差都要满足高转速下的滑动摩擦要求，主轴颈的支撑位置要对应缸体主轴承座的安装孔位，轴向定位结构要预留合适的窜动间隙，补偿热胀冷缩带来的尺寸变化。设计过程中要先确定各曲柄臂的配重平衡块轮廓，

　　通过动平衡计算调整配重块的去除量或者加厚尺寸，让曲轴在额定转速区间内的离心力合力尽可能趋近于零，减少主轴承的额外载荷。安装边界上，曲轴前端要预留正时齿轮、皮带轮的安装轴段，键槽位置要和传动件的定位要求匹配，后端要设计飞轮连接的法兰面，螺栓孔的分布圆直径、孔位精度要保证飞轮装配后的同轴度，避免动力输出时出现偏摆。日常做整机布置时，曲轴的回转半径直接决定活塞的行程长度，这一参数和气缸排量、压缩比直接挂钩，建模时要严格保证曲柄半径的尺寸公差，同时要校核连杆运动过程中是否会和曲轴箱内壁、曲柄臂发生运动干涉，预留足够的安全间隙。曲轴的润滑油道设计也是重点，主轴颈到曲柄销的斜油孔角度、孔径要保证压力机油能顺利输送到连杆轴承摩擦面，

　　油孔的倒角位置要做圆滑处理，避免应力集中导致的疲劳断裂。在实际使用场景里，这类V6机型的曲轴多用于乘用车动力总成、小型固定式发电机组，不同应用场景下对曲轴的强度要求有差异，车用场景要兼顾高转速下的响应速度和疲劳强度，发电机组用的机型则更侧重恒定转速下的长期运行可靠性，建模时可以根据应用场景调整曲柄臂的厚度、圆角过渡参数，平衡重量和强度的关系。做三维建模时，要先搭建曲轴的回转中心线，依次确定各主轴颈、曲柄销的中心坐标，再通过旋转、拉伸生成基础实体，之后添加配重块、油道、键槽、法兰连接孔等细节特征，所有过渡圆角都要按照工艺要求做对应尺寸的倒圆，避免后续生成工程图时出现工艺无法实现的尖角结构。装配验证环节，要把曲轴模型导入整机装配体，模拟活塞连杆组的往复运动，检查各运动部件在上下止点、最大侧推力位置的间隙是否符合设计要求，同时核对曲轴前后端的伸出长度是否和前端轮系、后端飞轮壳的安装空间匹配，避免装机时出现干涉问题。
