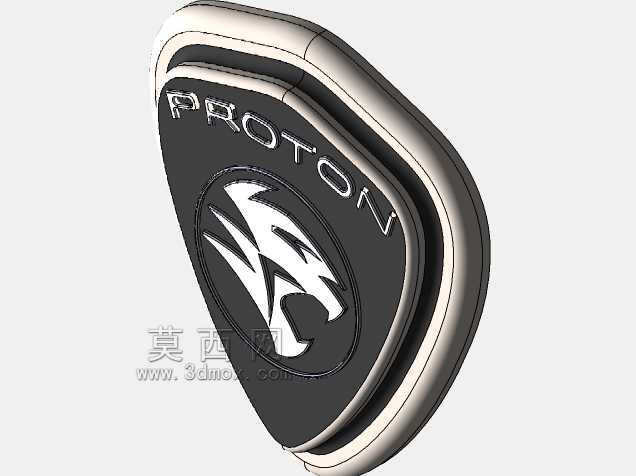

质子主题汽车徽标立体结构设计

　　做汽车外饰标识设计这么多年，经手的徽标结构方案不下百个，这次的质子主题徽标，是针对超跑车型外饰按键与标识一体化需求做的结构方案，最先敲定的是安装边界的适配逻辑——超跑外饰的徽标安装位不像家用车那样留足冗余间隙，翼子板、方向盘功能按键区的安装沉台深度普遍控制在2.2mm以内，边缘配合公差要压在±0.05mm，不然装配后要么边缘翘边，要么和周边曲面出现断差，高速行驶时还容易产生风噪，这是一开始做结构拆分时就卡死的硬指标。

　　很多人觉得徽标就是个装饰件，实际在量产环节，它的功能优先级一点不比外饰覆盖件低。首先是标识辨识度的需求，质子主题的徽标要在强光、弱光、雨天覆水的场景下都能保持清晰的识别度，所以曲面的弧度做了分段处理：中心质子符号的凸起高度控制在0.8mm，既不会因为凸起过高在洗车时被高压水枪冲脱，也不会因为太平整失去光影立体感；外围的环形轮廓做了0.3mm的下沉导角，避免边缘积灰后形成黑边影响视觉效果。其次是按键集成的功能，这款徽标同时承担了超跑驾驶模式切换的按键触发功能，所以背面的结构不是平的，做了十字形的加强筋，筋位厚度1.2mm，既保证按压时的受力均匀，不会出现按偏触发失效的问题，也能控制整体重量，单个徽标含背面卡扣总重控制在8g以内，不会给方向盘或者翼子板增加额外的负载。

　　设计思路上没有走传统徽标的电镀全包路线，毕竟超跑的外饰风格偏运动化，全电镀的亮面容易和哑光碳纤维的周边件产生视觉冲突，所以把结构分成了两个部分：基座采用和周边按键一致的哑光磨砂质感，中心质子标识部分做高亮面处理，两种质感的分界处做了0.1mm的错位台阶，装配时不用额外做遮喷处理，就能自然形成清晰的质感分界，减少后续表面处理的工序成本。安装结构上没有用传统的背胶粘贴，而是在背面做了三个弹性卡扣，卡扣的倒扣量控制在0.6mm，装配时对准沉台的卡孔按压到位即可，拆卸时用专用工装从预留的拆卸缺口撬动就能取下，不会损伤周边的覆盖件漆面，也方便后期售后更换。

　　实际做结构验证的时候，特意考虑了不同场景的使用耐久：按键触发的行程控制在0.4mm，按压力度调校在18N-22N之间，和周边其他功能按键的按压力度保持一致，不会出现某一个按键偏硬或者偏软的手感差异；表面的高亮层做了耐刮擦处理，按照外饰件的验证标准，经受1000次棉布摩擦、500次洗车毛刷摩擦后，表面光泽度变化不超过5%；高低温环境下的形变也做了校核，在-40℃到85℃的环境温度区间内，整体形变量不超过0.1mm，不会因为热胀冷缩出现卡扣松脱、和周边件干涉的问题。

　　很多新手做这类标识类零件的时候，容易只盯着外观曲面做，忽略背面的结构和安装边界，最后出图的时候才发现卡扣和内部的线束、加强筋干涉，或者安装后高出周边曲面影响风阻。这次做方案的时候，一开始就把安装位的周边数模导入进来做干涉检查，徽标背面和安装沉台底部预留了0.2mm的间隙，既不会因为间隙过大出现按压时的塌陷感，也不会因为间隙过小导致装配不到位；卡扣的位置特意避开了沉台背面的走线槽，三个卡扣呈等边三角形分布，保证装配后各个方向的拉拔力一致，拉拔力测试能达到80N以上，正常行驶甚至高速过颠簸路面时都不会出现脱落的问题。另外针对外饰安装的徽标，还在基座边缘做了一圈0.2mm的密封线，装配后密封线和沉台表面紧密贴合，能避免雨水、洗车水进入安装孔内部，长期使用也不会出现内部锈蚀、卡扣老化的问题。
