V6发动机用曲轴衬套结构设计

　　在往复式内燃机的曲轴连杆机构中，曲轴衬套是承担载荷传递、摩擦损耗控制的核心配套零件，这类薄壁圆柱形衬套的设计精度，直接决定了曲轴运转的平顺性与整机大修间隔周期。不同于常规滑动轴承衬套，适配V6发动机的曲轴衬套需要同时应对多缸交替点火带来的交变冲击载荷，以及曲轴高速回转时的轴颈偏摆量，在设计阶段首先要明确安装边界：衬套的外径与缸体主轴承座孔采用过盈配合，过盈量控制在0.02-0.05mm区间，保证衬套在缸体座孔内不发生周向转动与轴向窜动；衬套内径与曲轴主轴颈保留0.01-0.03mm的配合间隙，为润滑油膜形成预留足够空间，同时避免间隙过大导致的曲轴回转振摆超差。从功能特性来看，这类衬套的核心作用有两点，

　　一是在曲轴轴颈与缸体座孔之间建立低摩擦副，减少金属直接接触带来的磨粒磨损与粘着磨损，衬套内壁通常会设计环形油槽与径向通油孔，压力润滑油从缸体油道进入衬套油槽后，会在轴颈回转的带动下均匀覆盖整个摩擦面，形成厚度稳定的动压油膜，将曲轴的金属摩擦转化为润滑油分子间的内摩擦，大幅降低运转阻力；二是部分采用橡胶复合结构的衬套还可承担隔振作用，吸收曲轴回转时产生的高频振动，避免振动直接传递到缸体引发整机共振，这类弹性衬套的橡胶层硬度通常控制在邵氏60-70度，兼顾径向承载能力与轴向、周向的阻尼减振效果。在实际应用场景中，除了内燃机曲轴主轴承位置，这类圆柱形衬套还广泛应用于各类销轴铰接位置、铰链转动副、传动轴支撑位置，只要存在相对回转运动、

　　需要控制摩擦磨损的孔轴配合位置，都可以通过适配衬套来降低基体零件的磨损速率，衬套属于易损件，磨损到极限间隙后可直接更换，无需修复成本更高的基体座孔或轴颈，大幅降低设备维护成本。设计这类衬套时，首先要根据承载工况确定衬套的壁厚，常规钢制衬套的壁厚与内径比值控制在0.05-0.08区间，壁厚过薄会导致衬套压入座孔时发生变形，壁厚过厚则会占用过多径向空间，压缩轴颈的设计直径；其次要考虑衬套的材料匹配，承载大、转速高的工况采用铜合金或双金属材料，表面可涂覆减摩涂层进一步降低摩擦系数，有隔振需求的工况则采用钢背橡胶复合结构，橡胶层与钢背通过硫化工艺牢固结合，避免长期受载后出现分层脱落。衬套的轴向尺寸需要与座孔宽度完全匹配，

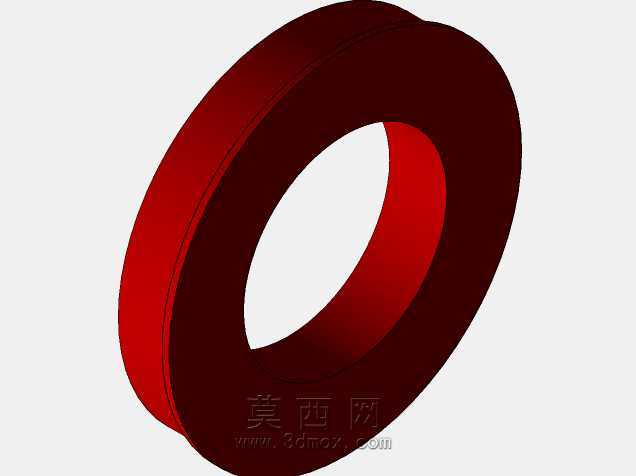

　　两端不允许突出座孔端面，否则会在装配时被相邻零件挤压导致衬套变形，衬套上的油孔位置需要与缸体座孔上的油道完全对正，偏差量不超过0.5mm，避免润滑油路堵塞导致摩擦面缺油烧蚀。在建模过程中，需要重点关注衬套内外圆柱面的同轴度公差，通常控制在0.005mm以内，内壁表面粗糙度达到Ra0.8以下，保证油膜的连续性；油槽的边缘需要设计0.2mm的倒角，避免锐边刮除轴颈表面的润滑油，同时防止装配时划伤轴颈表面。对于V6发动机这类高转速动力设备，曲轴衬套的设计还要考虑热膨胀量的匹配，衬套材料的线膨胀系数需要与缸体材料、曲轴材料尽可能接近，避免发动机达到工作温度后，配合间隙发生过大变化导致抱轴或间隙超差。很多初次接触这类零件设计的工程师容易忽略衬套压入后的变形问题，实际上衬套以过盈配合压入座孔后，内径会发生一定量的收缩，因此在加工衬套内径时需要提前预留收缩量，保证压装完成后的内径尺寸符合配合要求，这部分收缩量可以通过过盈量与材料弹性模量计算得出，也可以通过工艺试验实测确定。
