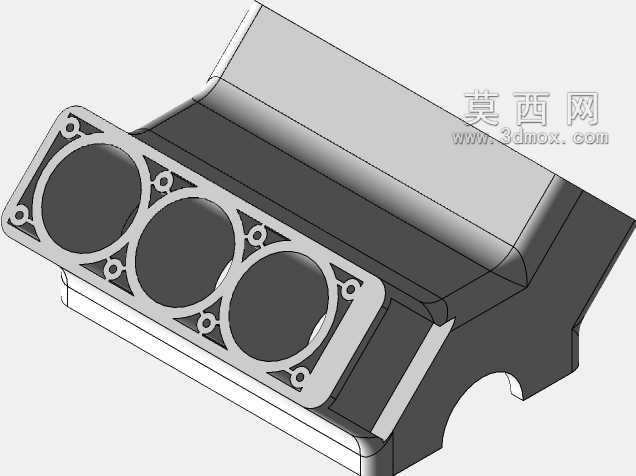

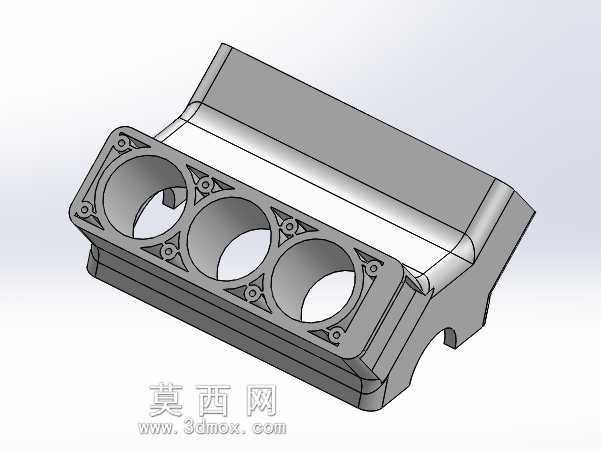

在车用动力总成的开发流程里,缸体作为整台内燃机的承载基体,所有曲柄连杆机构、配气机构、润滑冷却回路、附件安装点位都要依托缸体的结构精度来实现装配公差匹配,这款V6布局的缸体结构,在建模阶段就充分考虑了量产阶段的工艺可行性与实际装机后的工况载荷分布。从实际应用场景来看,这类V型六缸缸体多用于中大排量乘用车、轻型商用载具以及小型工程动力机组,相比直列布局缸体,V6结构的纵向安装尺寸更短,能适配前置后驱、横置四驱等多种动力舱布局,同时V型夹角的设计能平衡活塞往复运动的一阶二阶惯性力,降低整机运转时的振动传递,提升动力输出的平顺性。
从结构功能特性来看,该缸体集成了气缸孔、曲轴箱腔体、主轴承座安装面、缸盖连接螺栓孔、冷却水道、润滑油道、附件安装凸台等多个功能区域,建模时对各个腔体的壁厚做了差异化处理:气缸孔周边区域因为要承受燃烧室点火后的高频爆压冲击,壁厚预留了足够的刚度余量,同时在水套区域做了导流结构设计,保证冷却液能均匀流经每个气缸壁周围,避免局部过热导致的缸孔变形;曲轴箱部分采用了龙门式结构设计,主轴承盖的安装定位面做了止口结构,能保证曲轴运转时的同轴度公差,避免高速工况下曲轴出现挠曲变形。
设计思路上,这款缸体没有采用早期分体式曲轴箱的结构,而是将缸体上半部分与曲轴箱上半段做了一体化建模,减少了整机的密封连接面数量,降低了润滑油渗漏、冷却液渗漏的风险,同时各个螺栓孔的位置都做了凸台加强处理,避免螺栓拧紧时出现应力集中导致的缸体开裂。安装边界方面,建模时严格还原了实机的安装尺寸:缸体顶面的缸盖定位销孔位置、底面的油底壳安装法兰面尺寸、前端面的正时机构安装点位、后端面的飞轮壳连接止口都按照实际装机公差做了匹配,同时两侧的发动机悬置安装凸台的位置、角度都符合整车动力总成的安装坐标,能直接用于动力总成的装配干涉检查、整车动力舱的布局校核工作。
在细节处理上,缸体内部的润滑油道采用了正交钻孔的结构建模,主油道沿缸体纵向布置,通过分油道将润滑油输送到每个主轴承座、凸轮轴轴承孔以及液压挺柱的供油点位,油道的转角位置做了圆弧过渡,避免润滑油流动时出现节流损失;冷却水道的设计兼顾了暖机速度与散热效率,缸体水套与缸盖水套的连通孔位置做了流量分配设计,保证发动机冷启动时能快速达到工作温度,大负荷工况下又能带走足够的热量,避免出现热 Knock 现象。另外,缸体侧面的各类传感器安装孔、机油滤清器安装座、水泵安装腔的结构都做了精准还原,能直接用于后续的附件装配模拟、管路走向校核工作,对于刚接触动力总成设计的工程师来说,这款模型能直观展现V型缸体的结构布局逻辑,理解各个功能区域的设计考量,避免在自主建模时出现结构干涉、工艺无法落地的问题。
- 上一篇:发动机配气机构用摇臂结构设计
- 下一篇:V型八缸汽车发动机爆炸视图结构展示
- 全部评论(0)
- 模板大小: 8.37 MB
- 售价:5金币
- 下载次数: 27
- 系统要求: SOLIDWORKS,Rendering
- 软件分类: 发动机
