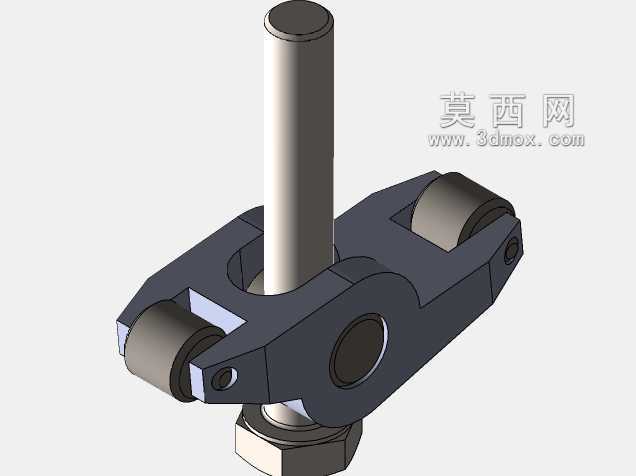

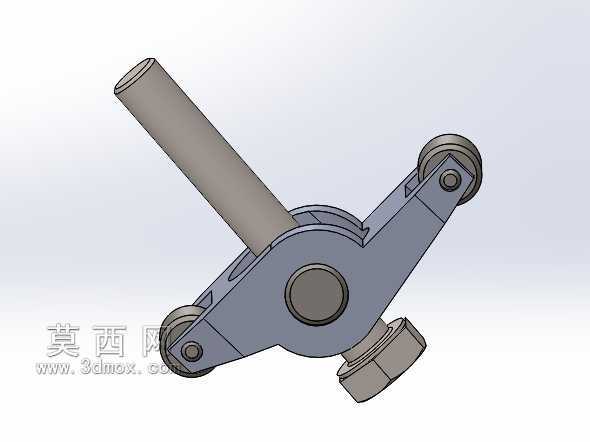

发动机配气机构用摇臂结构设计

项目分类:发动机 发布时间:2021-11-08 ID:373908
  • 发动机配气机构用摇臂结构设计
  • 发动机配气机构用摇臂结构设计
  • 发动机配气机构用摇臂结构设计

  在往复式内燃机的配气系统里,摇臂是承担运动形式转换的核心传动构件,其工作状态直接决定气门开闭的正时精度与升程准确性,进而影响发动机的充气效率、燃烧表现与整机动力输出特性。这类摇臂的核心作用,是将凸轮轴上凸轮轮廓的旋转驱动动作,转化为气门杆端的往复直线运动,精准控制进排气门按照配气相位要求完成开启与关闭,保证气缸在进气行程吸入充足新鲜充量、排气行程彻底排出燃烧废气,同时在压缩与做功行程可靠封闭燃烧室,维持缸内必要的工作压力。

  从结构功能逻辑来看,摇臂本质是一个带固定枢轴的杠杆构件,设计时会根据配气机构的布置形式调整杠杆比,一端与凸轮型面接触,承接凸轮旋转带来的周期性升程变化,另一端与气门杆尾端贴合,将凸轮的驱动位移按比例传递给气门,部分结构中还会集成气门间隙调整螺钉、润滑油道等附属结构,用来补偿配气机构各零件的热膨胀量,同时保证接触副在工作过程中得到充分润滑,降低磨损速率。在实际工作过程中,摇臂会承受凸轮接触端的周期性冲击载荷、气门弹簧的回位弹力,以及枢轴位置的交变支撑力,因此其结构刚度、接触表面硬度、枢轴配合精度都有明确的工程要求,若刚度不足会导致气门升程损失,接触表面硬度不够则会在短时间内出现点蚀、磨损,直接打乱配气正时。

  设计这类摇臂时,首先要匹配对应机型的配气相位与凸轮型线参数,确定摇臂的杠杆比,保证气门的实际升程、开闭持续角完全符合设计预期;其次要结合气缸盖的布置空间确定摇臂的外形轮廓,避让气门弹簧、凸轮轴、缸盖螺栓等周边构件,避免运动过程中出现干涉;同时要合理设计枢轴孔的位置与尺寸,保证摇臂摆动过程中两端的运动轨迹在允许范围内,不会出现偏磨气门杆、凸轮接触错位的问题。摇臂的主体结构通常会做等强度优化,在保证刚度满足要求的前提下尽可能去除非承载区域的材料,降低往复运动惯量,减少配气机构的驱动损耗,接触凸轮与气门的两个工作端面会做局部硬化处理,提升耐磨性能,部分高负荷机型的摇臂还会在接触端镶嵌硬质合金块,或者采用滚轮结构降低与凸轮的接触摩擦阻力。

  从安装边界来看,摇臂通过枢轴固定在气缸盖的摇臂轴座上,安装时需要保证枢轴与轴孔的配合间隙在设计公差范围内,间隙过大会导致工作过程中出现冲击异响,间隙过小则会出现润滑不良、卡滞的问题;摇臂与凸轮接触的端面需要与凸轮型面的中心对齐,偏差过大会导致凸轮受力偏载,加剧局部磨损;与气门杆接触的端面对应气门杆尾端的中心位置,同时要预留合理的气门间隙,保证热机状态下零件膨胀后摇臂仍能可靠关闭气门,不会出现气门关闭不严导致的缸压泄漏问题。在实际装配场景中,摇臂的安装顺序、调整垫片的厚度选配、锁紧螺母的拧紧力矩都有明确的工艺要求,任何一个参数出现偏差,都可能导致配气机构工作异常,出现动力不足、怠速抖动、气门撞击活塞等严重故障。

  在不同的发动机布置形式中,摇臂的结构形态会有明显差异,顶置凸轮轴机型的摇臂通常杠杆比较小,结构更紧凑,部分机型会采用滚子摇臂结构降低摩擦损失;底置凸轮轴机型的摇臂杠杆比更大,需要配合较长的推杆传递运动,结构刚度要求更高。无论哪种结构形式,摇臂的设计都需要兼顾强度、刚度、惯量、耐磨性能几个核心指标,同时要匹配整个配气机构的运动学特性,保证在发动机全转速区间内,气门的运动规律符合设计要求,不会出现气门飞脱、弹簧共振等异常工况。
