在往复式内燃机的核心运动组件里,活塞头是直接承接燃烧做功压力的关键部件,其结构设计的合理性直接决定了引擎的动力输出效率、运行可靠性与服役寿命,尤其是V型六缸引擎这类对动平衡、热负荷管控要求极高的动力单元,活塞头的每一处结构细节都需要匹配整机的运行参数边界。从实际装机场景来看,活塞头位于活塞总成最靠近气缸盖的一侧,顶面直接与高温高压燃气接触,在做功冲程中,燃烧产生的爆发压力会直接作用在活塞头顶面,通过活塞销传递给连杆,最终将燃气的热能转化为曲轴旋转的机械能,而在进气、压缩、排气冲程中,活塞头还要配合活塞环完成气缸的密封、热量传导等核心功能。
设计这类活塞头结构时,首先要明确的是安装边界约束:活塞头的外径尺寸需要与对应气缸的缸径做间隙配合,配合间隙需要根据缸体材质、活塞材质的热膨胀系数、引擎正常运行时的工作温度区间做精准计算,间隙过大会导致气缸密封不足、压缩压力偏低、动力输出下降,还会出现机油窜入燃烧室的异常烧机油问题;间隙过小则会在引擎高负荷运行、活塞受热膨胀后出现拉缸、活塞卡滞的严重故障。活塞头的顶面造型并非平面结构,需要匹配对应气缸盖的燃烧室造型、气门布置形式、喷油器(或火花塞)的安装位置做对应设计,部分高功率机型的活塞头顶面会设计有避让气门的凹坑,避免气门升程最大时与活塞发生运动干涉,同时顶面的凹坑造型还会参与构成燃烧室的整体几何形状,直接影响缸内混合气的涡流形成、燃烧传播速度,进而影响引擎的燃烧效率与排放表现。

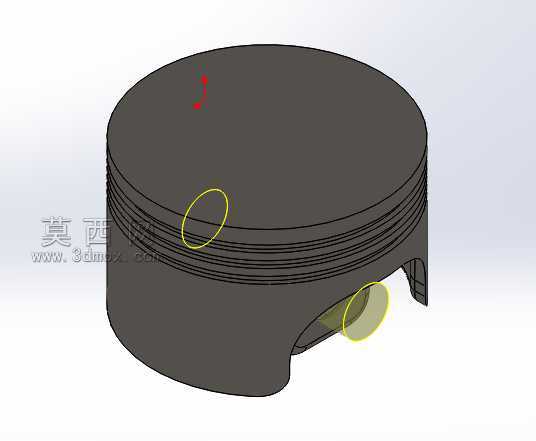

活塞头侧部的活塞销孔是核心的受力传力结构,销孔的轴线需要与活塞轴线保持严格的垂直精度,同时要与活塞销的外径做高精度的间隙配合,销孔的两侧通常会设计有卡环槽,用于安装活塞销卡环,限制活塞销在运行过程中的轴向窜动,避免销子脱出刮伤气缸壁。考虑到活塞头在运行中会承受周期性的交变机械负荷与热负荷,销孔的内侧边缘通常会做圆角过渡处理,避免应力集中导致销孔位置出现疲劳裂纹,部分强化机型还会在销孔位置镶嵌耐磨衬套,提升销孔的耐磨性能与承载能力。

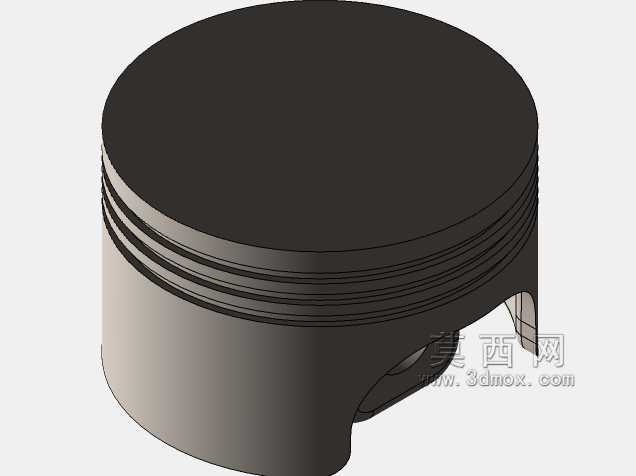

从热管理的角度来看,活塞头吸收的燃烧热量大部分需要通过活塞环传递到气缸壁,再通过缸体的冷却水道带走,因此活塞头侧部的环槽设计需要与活塞环的尺寸精准匹配,环槽的宽度、深度、平面度都有严格的公差要求,气环槽需要保证气环的密封性能,减少燃气下窜,油环槽则需要设计有对应的回油孔,将气缸壁上多余的机油刮下后通过回油通道流回油底壳,避免机油进入燃烧室参与燃烧。在建模过程中,需要重点关注各结构之间的过渡圆角设计,尤其是顶面与侧壁的过渡位置、环槽与销孔的相邻位置,这些区域都是热应力与机械应力集中的高发区域,不合理的尖角设计会在引擎高负荷运行时引发应力开裂,直接导致活塞头失效。
针对V6引擎的运行特性,这类活塞头的重量控制也十分关键,V型布局的引擎对活塞组件的重量一致性要求极高,同一台引擎上的六个活塞头重量差需要控制在极小的范围内,避免运行过程中出现往复惯性力不平衡,导致引擎振动过大、曲轴轴承异常磨损等问题,因此在建模时需要在保证结构强度的前提下,对活塞头的非受力区域做合理的减重设计,同时要保证壁厚均匀,避免壁厚差异过大导致受热不均,出现热变形超差的问题。实际建模过程中还需要考虑活塞的热膨胀方向,由于活塞头的工作温度沿活塞轴向从上到下呈梯度降低,因此活塞的外形通常会设计成上小下大的微锥形,同时在销孔轴线方向的膨胀量大于垂直销孔方向,因此横截面会设计成微椭圆形,保证活塞在正常工作温度下能与气缸壁保持均匀的配合间隙,避免出现偏磨、敲缸等异常工况。
