发动机配气机构摇臂复位弹簧结构设计

　　在往复式内燃发动机的配气机构传动链路里，摇臂弹簧是承担摇臂复位、间隙补偿、传动副贴合维持功能的核心弹性零件，其性能直接决定配气相位的准确性、气门开闭动作的响应速度，以及整个配气机构的运转可靠性与NVH表现。不同于气门弹簧直接承载气门往复运动的复位载荷，摇臂弹簧的作用场景集中在摇臂轴与摇臂的配合副之间，部分中置凸轮轴、下置凸轮轴结构的发动机里，摇臂弹簧还需要抵消凸轮轴旋转带动挺柱、推杆传递上来的侧向分力，避免摇臂在非工作行程出现松旷、跳齿或者敲击异响。

　　从实际装车的工况来看，这类弹簧长期处于高频交变载荷的工作环境，发动机额定转速下每分钟的伸缩循环次数可达数千次，工作环境温度覆盖从冷启动的零下数十摄氏度到全负荷工况下的一百摄氏度以上，同时还要耐受机油蒸汽、燃烧残留杂质的侵蚀，因此在结构设计阶段，首先要匹配对应机型摇臂的摆角范围，确定弹簧的有效工作行程。通常摇臂的工作摆角不会超过15度，换算到弹簧安装位的线性压缩量一般在3到8毫米区间，设计时需要预留15%以上的额外行程余量，避免极限工况下弹簧并圈导致的刚性冲击，同时也要防止行程余量过大造成的弹簧预紧力不足，无法维持传动副的持续贴合。

　　设计过程中，弹簧的刚度匹配是核心环节，刚度过大会额外增加凸轮轴的驱动阻力，提升发动机的机械损耗，降低整机机械效率；刚度过小则无法在凸轮降程阶段快速拉动摇臂复位，会导致气门关闭滞后，甚至出现气门与活塞运动干涉的严重故障。具体参数匹配时，需要结合摇臂的杠杆比、气门弹簧的预紧力、配气机构的运动件质量做动力学仿真计算，确保在发动机最高超速转速下，弹簧提供的复位力矩始终大于摇臂组件运动产生的惯性力矩，杜绝机构脱开的飞脱风险。

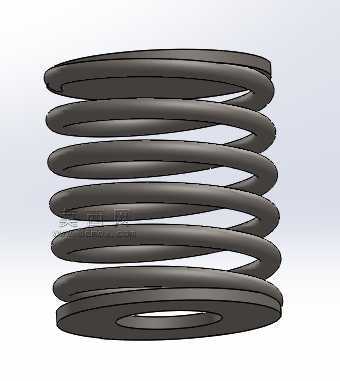

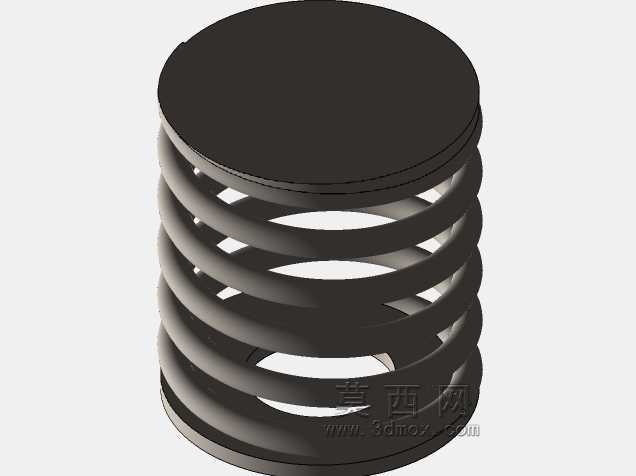

　　外形与安装边界的设计上，这类摇臂弹簧多采用圆柱螺旋扭转弹簧或者圆柱螺旋压缩弹簧的结构形式，具体选型取决于摇臂的安装空间与驱动形式。本次设计的摇臂弹簧采用等节距圆柱螺旋压缩结构，弹簧中径匹配摇臂安装凸台的定位尺寸，内径比安装定位销轴的外径大0.2到0.3毫米，既保证安装时的顺畅性，又避免工作过程中弹簧出现径向窜动磨损；两端的磨平圈数不小于1圈，磨平后的端面粗糙度控制在Ra3.2以内，保证弹簧安装后端面与支撑座的贴合度不低于90%，防止工作时出现偏载导致的弹簧早期断裂。弹簧的自由长度需要严格匹配摇臂室的安装空间，安装后的预压缩量控制在自由长度的15%到20%，既提供足够的初始预紧力，又不会让弹簧在安装状态下产生过大的初始应力。

　　从材料选型与工艺适配的角度，这类弹簧通常选用淬透性较好的合金弹簧钢材质，钢丝表面经过喷丸强化处理，提升表面残余压应力，增强抗疲劳性能。建模过程中需要严格控制螺旋升角、节距、端圈结构的尺寸精度，每一圈弹簧的轮廓都要和相邻部件做干涉检查，尤其是摇臂摆动到极限位置时，弹簧不能和摇臂加强筋、摇臂轴座、机油导流板等周边零件发生剐蹭。同时还要考虑弹簧在长期工作后的松弛量，设计时将弹簧的负荷损失率控制在3%以内，保证发动机整个保养周期内，摇臂的复位性能不会出现明显衰减，避免出现气门间隙异常变大、配气相位偏移的问题。

　　在实际的发动机台架验证环节，这类摇臂弹簧需要通过百万次以上的疲劳耐久测试，在额定转速、最大扭矩转速、最高转速等多个工况点连续运转，不能出现断裂、永久变形、刚度衰减超标的问题。建模阶段还原的弹簧结构，需要能够直接导入动力学仿真软件，配合配气机构的其他零件做运动学与动力学分析，验证不同转速下弹簧的应力变化、载荷波动情况，为后续的样件试制、台架试验提供准确的数字模型基础，减少物理样件的反复修改次数，缩短整个配气机构的开发周期。
