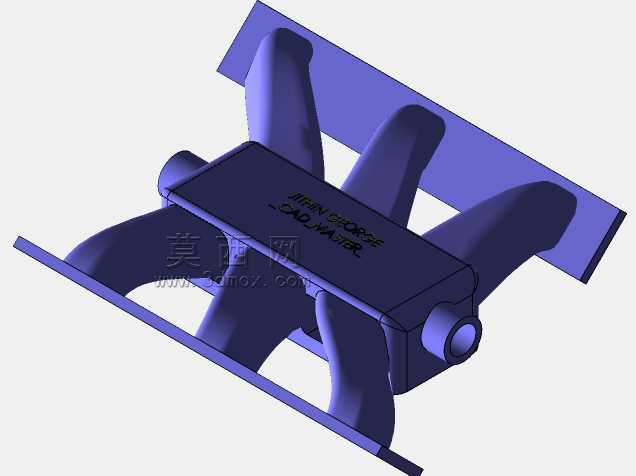

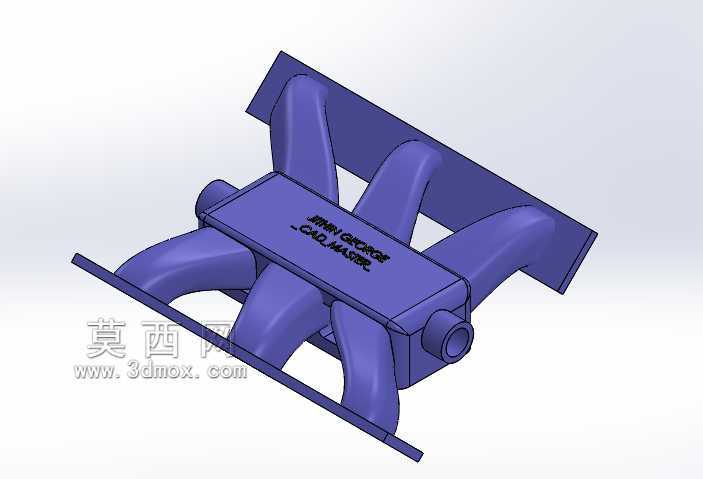

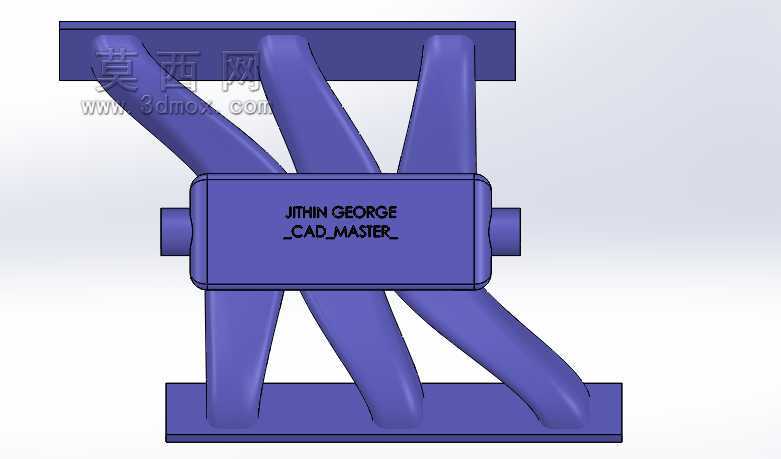

V6发动机进气歧管结构三维设计

　　在整车动力总成的匹配开发流程里，进气歧管是连接节气门体与气缸盖进气道的核心功能部件，其结构设计的合理性直接决定各缸进气均匀性、充气效率，进而影响发动机的动力输出特性、燃油经济性与排放表现，尤其对于V型六缸机型而言，两侧缸盖呈夹角布置的结构特性，对歧管的管路走向、各支管长度一致性提出了更高要求。这款V6机型配套的进气歧管，在设计阶段首先围绕两侧三缸的进气分配均匀性展开，每侧的三根支管采用等长度设计思路，避免因管路长度差导致的各缸进气充量差异，减少不同气缸之间的燃烧偏差，保证各缸工作状态的一致性，降低整机运转的振动与不平顺性。从实际装车的应用场景来看，该歧管适配纵置后驱平台的V型六缸动力布局，

　　安装边界完全匹配对应机型的缸盖进气侧法兰面定位尺寸，法兰面预设的螺栓孔位与缸盖进气道的位置度公差控制在0.1mm以内，保证安装后的密封性能，避免出现进气泄漏导致的空燃比偏差问题。歧管的稳压腔容积经过多轮仿真标定，兼顾低转速下的进气谐振效应与高转速下的进气充量需求，低转速工况下利用稳压腔的谐振效应提升进气压力，增强低速扭矩输出，高转速工况下保证充足的进气流通截面，降低进气阻力，满足高功率输出时的进气量需求。管路内壁的过渡圆角全部经过圆滑处理，避免出现直角突变导致的进气涡流阻力，每根支管的弯曲曲率经过流体仿真优化，减少气流在管路内的沿程压力损失，提升整体充气效率。在功能设计上，歧管本体集成了多个传感器安装位，可直接适配进气压力传感器、

　　进气温度传感器的安装需求，安装位的凸台结构与传感器的密封结构完全匹配，无需额外加装转接座，减少装配环节的密封风险。同时歧管的安装支架结构经过模态仿真优化，自身固有频率避开发动机常用工况的激振频率区间，避免在发动机运转过程中出现共振异响，提升整车NVH表现。从安装边界来看，歧管的整体外轮廓尺寸充分考虑了机舱内的周边部件布置间隙，与周边的线束、冷却管路、制动助力真空管等部件预留了足够的安全间隙，避免车辆行驶过程中因部件位移出现干涉磨损问题。歧管的壁厚设计兼顾结构强度与轻量化需求，主体壁厚根据不同部位的受力情况做差异化设计，法兰连接部位适当增加壁厚保证密封压紧力的均匀分布，支管主体在满足爆破压力要求的前提下做轻量化处理，

　　降低整机的重量负担。在实际的台架验证环节，这款歧管的各缸进气不均匀度控制在3%以内，完全满足V6机型的进气一致性要求，在全负荷工况下的进气阻力较同排量机型的常规歧管降低8%左右，有效提升了整机的动力响应速度。针对增压机型的适配需求，歧管的本体材料选型匹配对应的承压要求，可承受增压工况下的进气压力波动，不会出现长期使用后的变形开裂问题。歧管的各个支管与缸盖进气道的对接处采用对齐设计，避免出现台阶导致的气流紊乱，保证气流能够顺畅进入气缸，参与燃烧过程。在细节设计上，歧管底部预留了曲轴箱通风管路的连接接口，可直接对接曲轴箱通风系统的出气管路，将曲轴箱窜气引入进气系统参与燃烧，满足排放法规的要求，接口的尺寸与通用的通风管路管径匹配，无需额外定制管路配件，降低售后维修的配件成本。
