电动汽车驱动轮传动总成结构设计

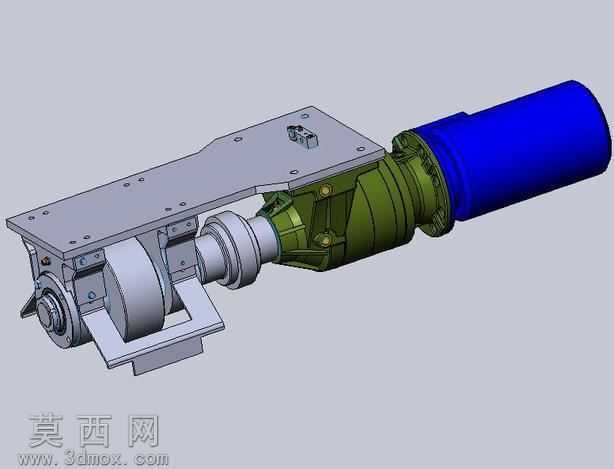

本作品为电动汽车驱动轮传动总成三维模型，采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计装配逻辑，对每一个零部件的配合公差、安装定位关系都做了精准还原，确保模型可直接用于后续的工程出图、运动仿真以及结构优化环节。模型整体分为动力输出单元、传动减速单元、轮端行走单元、安装固定单元四个核心模块，动力输出端采用蓝色包覆的伺服驱动电机作为动力源，建模时对电机的法兰安装面、输出轴轴径、键槽尺寸都做了1:1还原，电机外壳赋予哑光蓝色工程塑料材质，端盖部分赋予金属镀锌质感，还原真实电机的外观质感。中间传动衔接部分为橄榄绿色的减速传动箱体，建模时还原了箱体内部的齿轮传动啮合结构、轴承安装位、油封卡槽结构，箱体外壳赋予铸铝氧化后的哑光金属质感，表面的加强筋、安装螺栓孔都做了精细化建模，每一颗紧固螺栓都按照标准件参数绘制，还原真实的装配细节。轮端部分集成了行走轮、轮架、制动安装位结构，轮体采用灰色橡胶材质模拟轮胎质感，轮毂与轮架赋予冷轧钢镀锌材质，还原行走机构的真实视觉效果。上方的安装固定板采用平板式安装结构，板上预留了多组安装定位孔，用于将整套驱动总成固定在电动汽车底盘上，板材赋予不锈钢哑光材质，表面的安装孔位、定位凸台都做了精准建模。整套模型在渲染阶段采用了工业产品常用的三点布光方案，主光源从斜上方45度投射，突出零部件的结构轮廓与材质质感，辅助光源补充暗部细节，避免结构阴影过黑丢失细节，环境光采用柔和的漫反射光，让整体画面干净清晰，能够完整展示整套驱动总成的装配关系与结构特点。设计过程中充分考虑了电动汽车驱动轮的布局需求，将电机、减速箱、行走轮集成在同一安装基座上，大幅缩减了整套驱动机构的占用空间，同时传动路径短、传动效率高，能够适配小型纯电动车辆的驱动需求，建模时所有零部件都采用可编辑的参数化特征绘制，方便后续根据不同的车型参数调整电机功率、减速比、轮径尺寸等核心参数，具备较高的工程复用价值。
