手持声光警示报警器三维设计作品

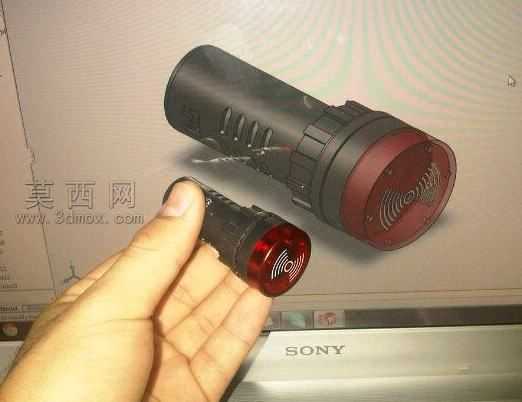

本作品为手持型声光警示报警器的三维设计成果，建模阶段采用SolidWorks平台完成全参数化结构搭建，首先对产品的整体外观轮廓进行草绘定位，将产品拆分为手持握柄段、主体舱段、声光发射端三个核心模块，分别完成各模块的独立建模后再进行整体装配约束，确保各部件之间的配合公差符合实际生产的装配要求。握柄段表面设计有防滑凹槽结构，建模时通过拉伸切除命令完成凹槽的等距排布，同时对握柄边缘做全圆角处理，提升手持握持的贴合舒适度，避免棱角带来的硌手感。主体舱段为圆柱型壳体结构，建模时预留了内部电路板、蜂鸣器、供电模块的安装空间，壳体壁厚按照常规注塑件的工艺要求设置为均匀的2mm，同时在舱段与握柄的衔接位置设计有加强筋结构，提升整体结构的抗摔抗形变能力。声光发射端采用半透明红色聚碳酸酯材质的灯罩设计，建模时对灯罩内壁做了菲涅尔纹理的结构刻画，能够让内部LED光源发出的光线实现更大角度的扩散，提升警示的可视范围，灯罩外圈设计有等距排布的出声孔，通过线性阵列命令完成孔位的均匀排布，确保内部蜂鸣器的警示音能够无阻碍向外传递。渲染阶段针对不同部件分别赋予对应材质，握柄与主体舱段赋予哑光黑色ABS工程塑料材质，调整材质的粗糙度参数模拟实际塑胶件的磨砂质感，灯罩部分赋予半透明红色PC材质，设置合适的透光率与折射参数，还原红色警示灯罩的通透视觉效果，出声孔位置赋予深灰色哑光材质，金属接触点位赋予金属拉丝材质提升细节真实感。设计过程中充分考虑了产品的实际使用场景，整体结构紧凑小巧，单手握持即可完成操作，既可以作为便携应急警示设备使用，也可以作为固定点位的报警装置安装使用，各部件的结构设计均匹配现有成熟加工工艺，无需特殊开模要求即可实现量产落地，整体模型的装配关系完整，可直接导出工程图纸用于生产加工参考。
