多通路异向分流管路结构设计

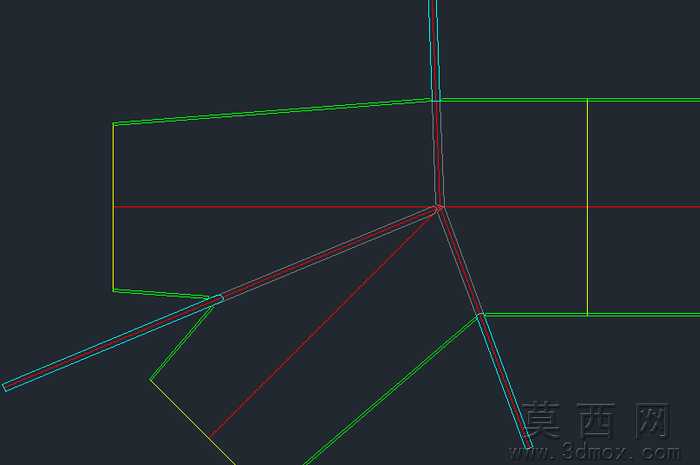

现场流体输送工况里，多支路分流位置最容易出现介质紊流、局部压损过大的问题，不少常规三通、四通管件在非正交分流场景下，要么强行弯折管线造成额外流阻，要么接口对位偏差留下焊接渗漏隐患，这套分流管路的结构设计，完全围绕加工适配的核心逻辑做细节打磨。主管路的走向没有生硬做直角转折，顺着介质流动的自然趋势做缓变的角度偏移，每一条支路的引出位置都避开了主管路的流体对冲区，就算是小角度斜向引出的支路，接口处的管壁过渡也没有做突变台阶，车削加工时不用定制特殊成型刀具，普通数控车床走圆弧插补就能一次加工出过渡曲面，不会出现局部壁厚不均的问题。管线排布上特意留足了管接头的安装操作空间，相邻支路的法兰对接面间距，刚好能放下标准扭矩扳手的操作行程，现场装配时不用刻意歪着扳手找角度，也不会因为空间局促导致螺栓预紧力不足。不同管径的支路衔接处，没有直接做管径突变的硬连接，顺着管壁做了1:3的锥度过渡，不管是后期做内壁抛光还是焊接衬塑，都不会出现清理不到的死角，介质流经时也不会在变径位置形成涡流区，长期输送含微小颗粒的介质也不容易在局部淤积堵管。管路的折弯位置特意控制了弯曲半径，没有为了压缩整体尺寸做过小半径弯折，冷弯加工时不会出现管壁外侧拉薄开裂、内侧起皱的问题，就算是用普通无缝钢管弯制，也不需要额外做内壁支撑工装，加工报废率能压到极低水平。每段管路的接口端面都预留了标准的焊接坡口余量，现场组对时不用二次打磨修切坡口，对口间隙能直接满足焊接工艺要求，焊缝成型均匀也不会出现焊瘤凸入管腔影响通流的情况。考虑到现场管线可能存在的安装误差，支路接口的位置公差带特意做了合理放宽，不会因为基础预埋件的微小偏移就导致整段管路装不上，对接时稍微调整管线角度就能顺利对位，也不会给接口处留下额外的装配应力，避免后期运行时因为应力集中出现焊缝开裂渗漏。
