气动三片式丝扣球阀三维结构设计

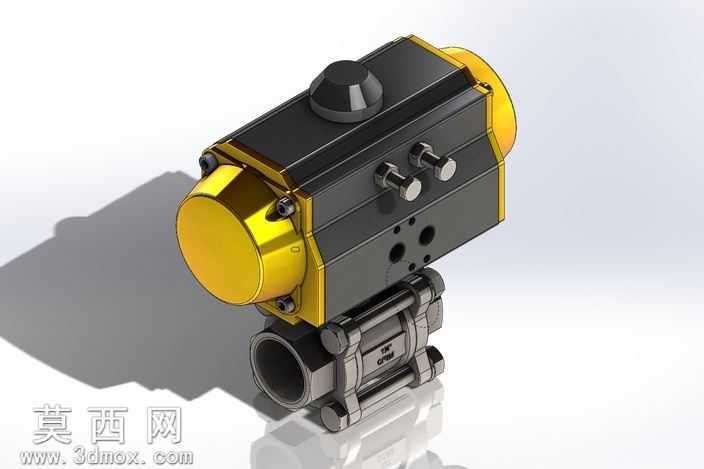

本作品为气动驱动三片式内螺纹球阀的三维参数化建模成果，建模过程严格遵循气动阀门的工业设计规范，先从核心流道结构入手，先绘制球体、阀座的回转体基础轮廓，通过布尔运算完成球体通流孔、密封槽位的结构切削，保证球体转动时的通流截面精度与密封配合公差。三片式阀体结构采用左右端体加中间阀体的分段建模思路，分别绘制端体的内螺纹接口、连接螺栓孔位，中间阀体的阀杆安装腔、密封压盖槽位，通过装配约束对齐三片阀体的同轴度，还原三片式球阀便于拆卸维护、密封性能稳定的结构特点。上部气动执行器部分采用活塞式齿轮齿条驱动结构建模，先绘制执行器缸体的方形壳体轮廓，完成两端端盖、活塞齿条、输出齿轮轴的结构搭建，还原气动执行器将气压动力转化为阀杆90度旋转扭矩的传动逻辑，同时对执行器顶部的状态指示旋钮、侧面的气路接口、行程调节螺钉做精细化结构还原，保证外观细节与实物一致。材质渲染阶段针对不同部件匹配对应工业材质：阀体、连接螺栓、球体采用304不锈钢材质，调整金属粗糙度与反射参数还原不锈钢哑光金属质感；执行器缸体采用硬质阳极氧化铝合金材质，表面做深灰哑光处理，执行器端盖、状态指示帽采用亮面工程塑料与黄铜镀层材质，区分不同部件的材质视觉差异；密封件采用黑色丁腈橡胶材质，调整漫反射参数还原橡胶的哑光质感。建模过程中对所有配合面做公差预留设计，包括阀杆与填料函的配合间隙、球体与阀座的密封过盈量、执行器输出轴与阀杆的连接卡槽尺寸，保证模型可直接用于后续工程出图、装配干涉检查与产品渲染展示，整体结构完整还原气动球阀的工作原理与装配关系，可作为气动阀门选型展示、结构教学的数字化三维素材。
