厚板材轨道式装卸输送转运设备

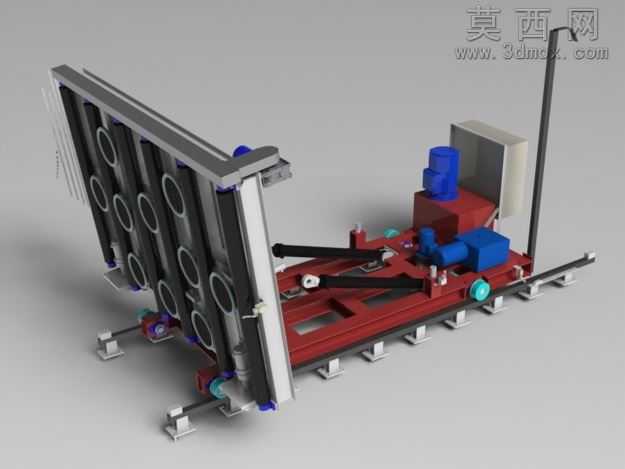

本模型为面向厚规格板材转运装卸场景设计的轨道式输送设备，整体采用三维参数化建模完成，各部件装配关系清晰，干涉检查验证完整，可直接用于结构评审与方案演示。模型主体分为轨道基座、行走承载车架、板材立式承载架、驱动动力单元四个核心模块，建模过程中对各部件的配合公差、运动行程做了精准还原：底部轨道采用分段式标准型材拼接结构，配套的行走轮组带有侧向导向轮与高度调节支撑脚，可保证设备长距离行走时的稳定性，避免重载工况下出现偏移卡滞；承载车架采用型钢焊接框架结构，建模时赋予了红色防锈漆金属材质，表面做了粗糙质感处理还原真实焊接机架的视觉效果，车架上布置的剪叉式推料机构做了运动副约束，可模拟板材推出的完整动作行程；立式承载架采用多孔位挡杆设计，可适配不同尺寸的厚板材堆叠放置，架体采用银灰色金属材质，边缘做了倒角处理避免应力集中，挡杆端部设置了蓝色聚氨酯缓冲垫，建模时还原了弹性材质的哑光质感；驱动单元包含减速电机、传动齿轮组与电控箱体，分别赋予了蓝色工程塑料、银灰色金属、灰色钣金材质，各部件的安装位置、连接走线都做了细节还原。渲染阶段采用了工业产品常用的三点布光方案，主光从侧上方打亮设备主体结构，辅光补全暗部细节避免阴影死黑，背景采用浅灰色渐变地面突出设备本身，整体渲染效果清晰展示了设备的结构组成与工作场景。设计思路围绕厚板材的车间转运需求展开，解决了传统人工搬运厚板材效率低、安全风险高的问题，设备可沿固定轨道在切割工位与上料工位之间往返，承载架可一次性堆叠多块大厚度板材，到达工位后通过剪叉机构将板材平稳推出到加工台面上，无需额外吊装设备辅助，大幅提升厚板材加工的流转效率，整体结构紧凑可靠，维护便捷，适合板材加工车间的自动化产线配套使用。
