可移动倾斜式螺旋上料输送设备结构

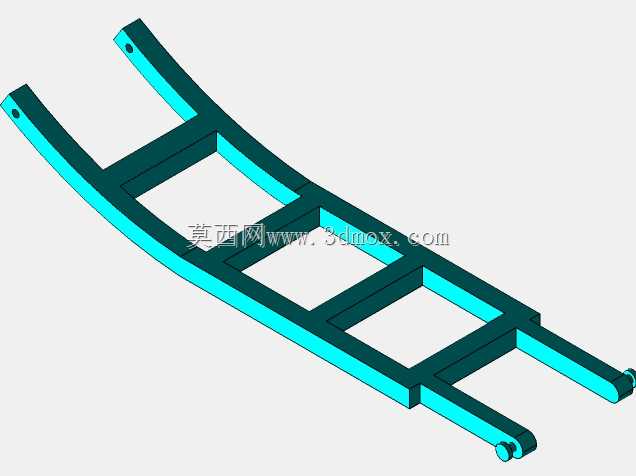

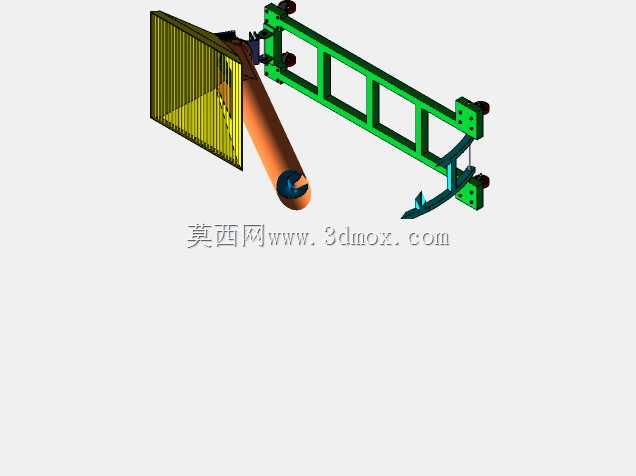

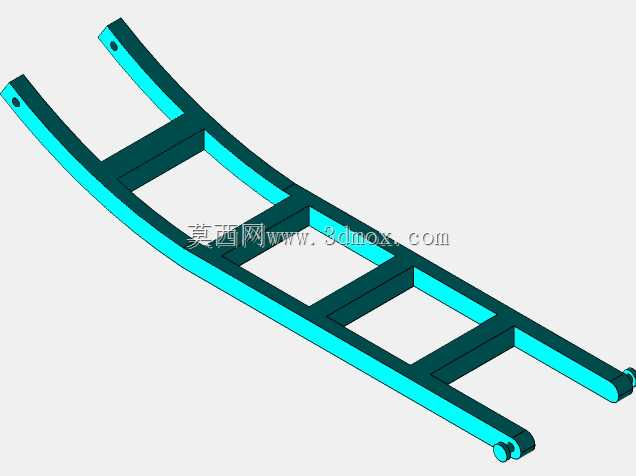

　　在散料处理的各类生产场景里，这类倾斜布置的螺旋输送结构是衔接料堆与后续加工、包装工序的核心中转设备，常见于粮食加工、饲料生产、塑料造粒、建材粉料转运等工况，用来把低位堆放的粉状、颗粒状散料连续提升到指定高度的受料口，替代人工上料的高强度作业，同时避免散料转运过程中的抛洒、扬尘问题。从结构布局来看，整套设备采用带脚轮的框架式底座作为承载基础，底座采用型钢焊接成型，整体轮廓为长条形矩形框架，底部四个角点配置带刹车的万向脚轮，作业时踩下刹车即可固定设备位置，转场时解除刹车就能通过人力推移，适配多工位轮流上料的灵活生产需求，不需要额外做混凝土基础固定，对车间场地的适配性更强。螺旋输送管段采用倾斜布置，倾斜角度通过侧面的梯式调节支架实现调整，

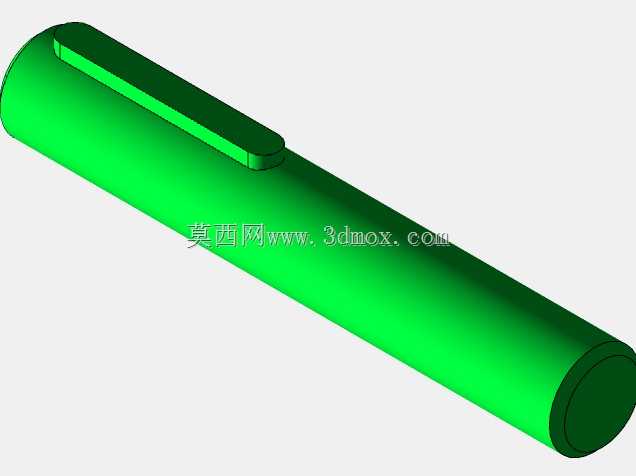

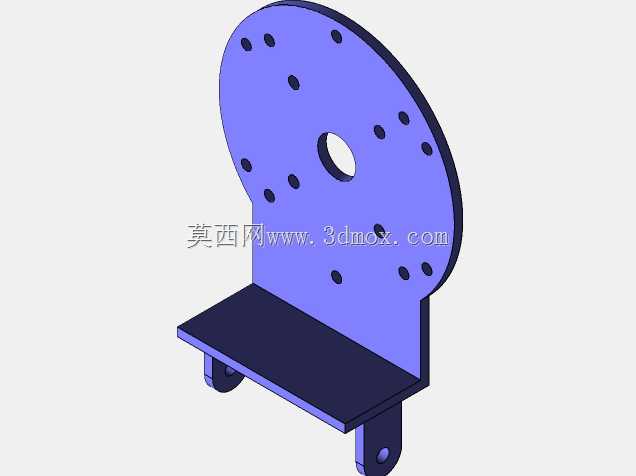

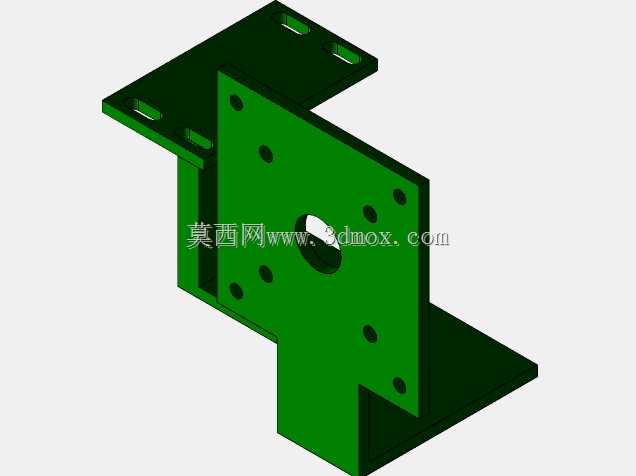

　　支架上设置多档定位孔位，可根据受料设备的进料口高度调整输送管的抬升角度，调整范围覆盖常规30度到60度的上料需求，调整到位后通过插销锁定即可，不需要额外焊接固定，现场调试效率更高。输送管的下端连接敞口式受料斗，料斗采用扩口式设计，进料端宽度大于输送管直径，方便人工或者铲车将散料倒入料斗，料斗内部设置导流斜面，能让物料自然滑入螺旋叶片的进料段，避免物料在料斗角落堆积结拱；料斗与输送管的衔接位置设置密封结构，减少粉料输送过程中的溢尘问题。输送管内部为连续螺旋叶片结构，叶片与管壁之间保留均匀的间隙，避免转动过程中叶片刮蹭管壁产生异响或者卡滞，螺旋轴的下端连接驱动单元，驱动单元固定在底座的尾端位置，采用直连减速的传动方式，

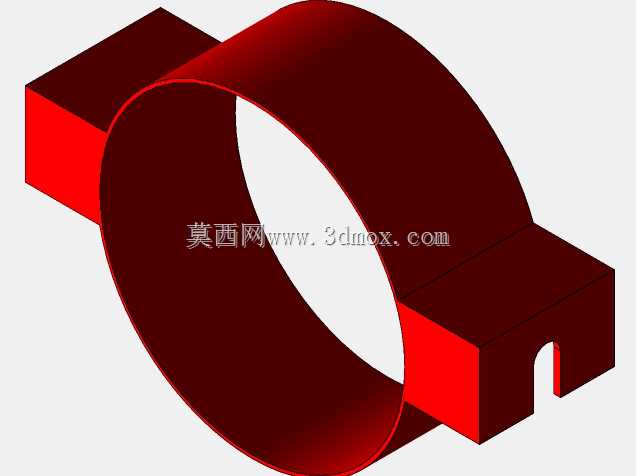

　　减少传动环节的功率损耗，同时降低日常维护的点位数量。输送管的上端为出料口，出料口采用侧向开口设计，开口方向可根据受料设备的位置做周向调整，调整后通过抱箍锁紧固定，能适配不同方位的受料接口，不需要额外加装转接溜管。从安装边界来看，设备在最低角度布置时，整体长度不超过三米，最高点高度不超过两米，宽度控制在八百毫米以内，常规车间的通道门都能顺利通过，不需要拆分设备就能完成车间内的转场移动；设备空载总重控制在合理范围，两名操作人员就能完成推移、角度调整的操作，不需要额外的吊装设备辅助。设计过程中需要重点关注螺旋轴的挠度问题，因为倾斜布置的长轴在自重和物料载荷作用下会产生下挠，所以在输送管的中段位置设置了中间支撑轴承，

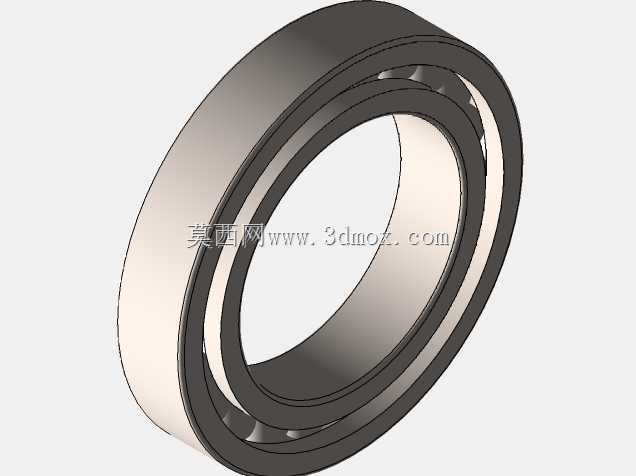

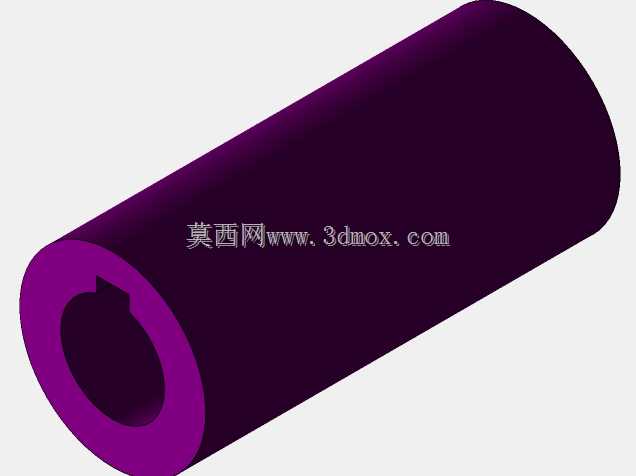

　　轴承采用带密封的外球面轴承，既能承受径向载荷，又能阻挡粉尘进入轴承内部，延长轴承的使用寿命；同时螺旋叶片的螺距采用等距设计，进料段的螺距略小于输送段，保证进料顺畅的同时，避免输送段物料填充率过高造成过载。另外，梯式调节支架的结构做了等强度设计，支架的两根侧梁采用折弯型钢制作，踏步横杆采用圆钢焊接，既作为角度调整时的踩踏结构，也作为支撑结构的加强筋，减少支架在承重状态下的变形量；底座的型钢连接处都设置了三角加强筋，避免脚轮受力时底座框架产生开焊变形。在实际选型应用时，可根据输送物料的容重调整螺旋叶片的厚度和驱动电机的功率，针对磨琢性强的物料比如石英砂、水泥粉料，可将叶片更换为耐磨材质，针对含水率较高的黏性物料，可适当加大叶片与管壁的间隙，减少物料黏附在叶片上造成的堵塞问题。设备的所有转动部位都设置了安全防护罩，驱动端的皮带轮或者联轴器位置加装可拆卸的防护罩，避免操作人员误触转动部件造成安全事故，符合车间生产的安全规范要求。
