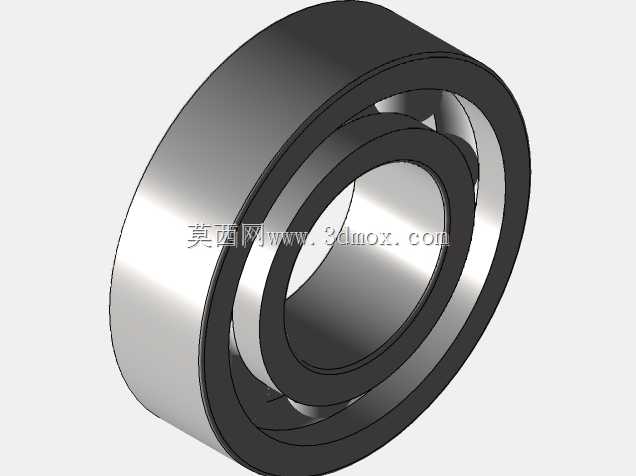

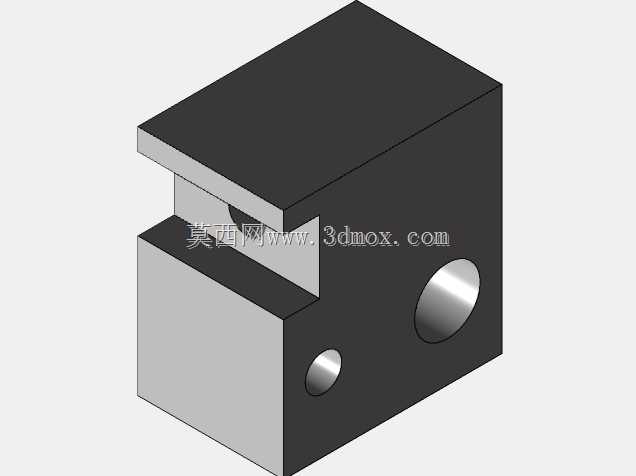

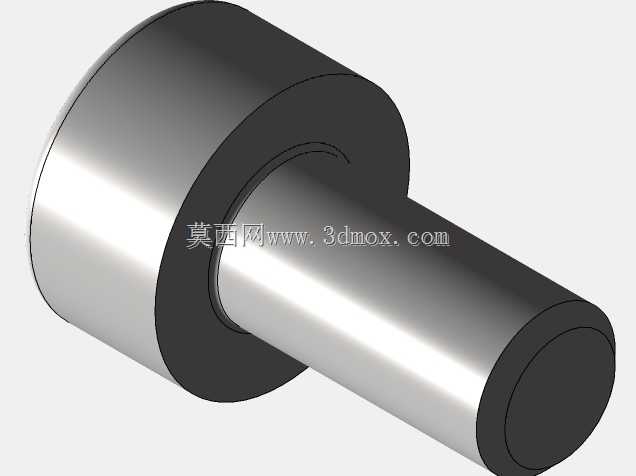

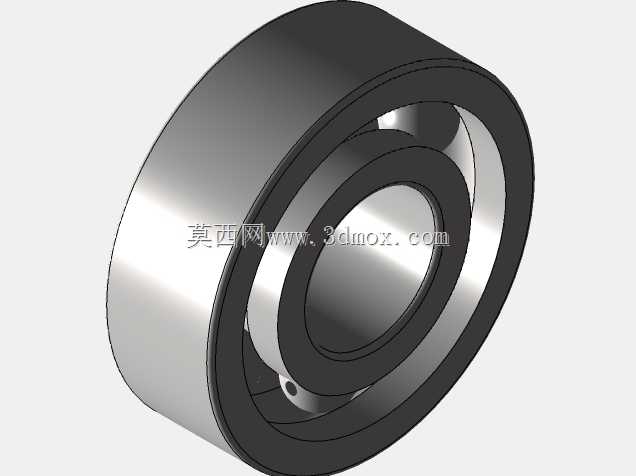

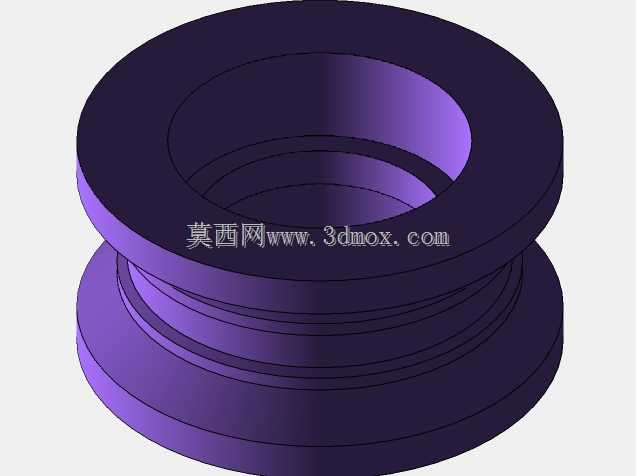

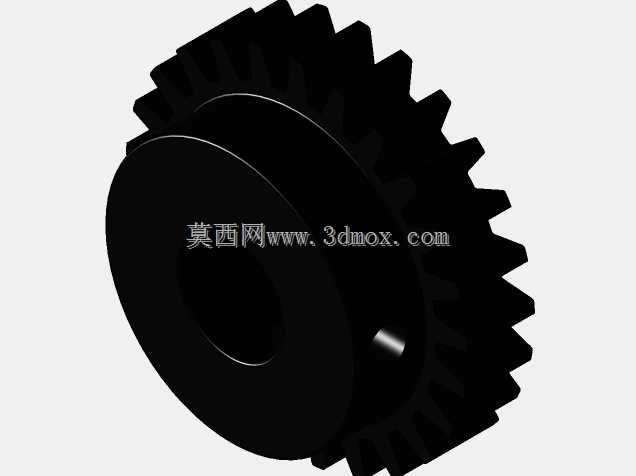

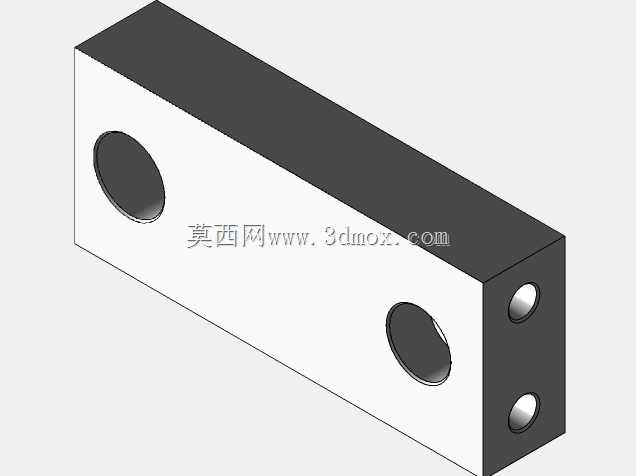

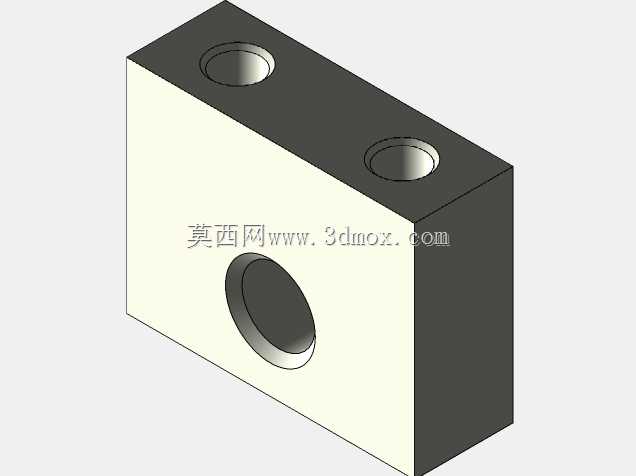

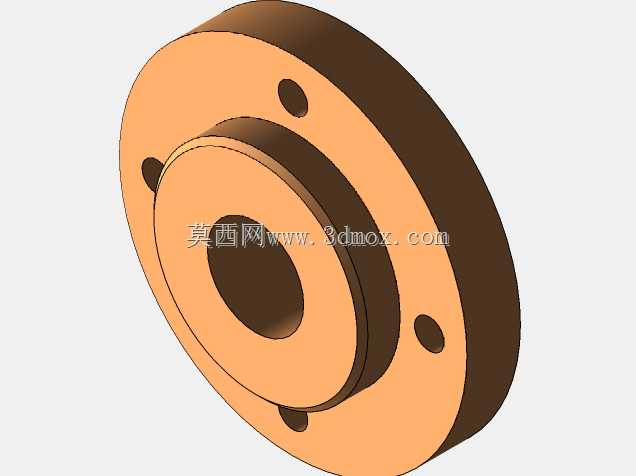

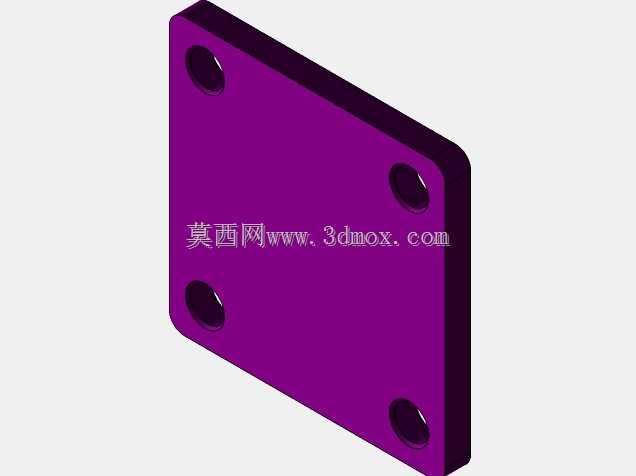

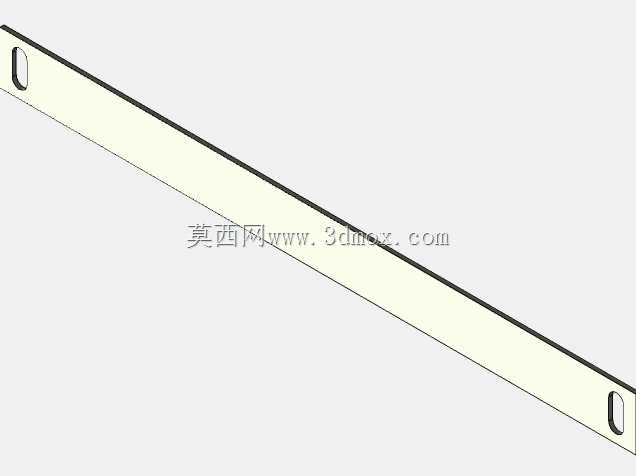

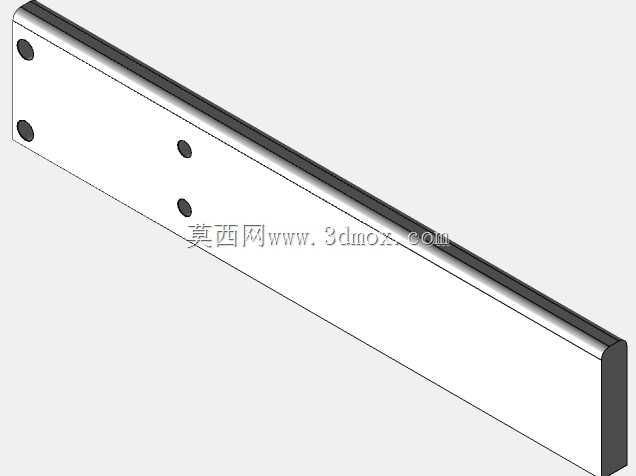

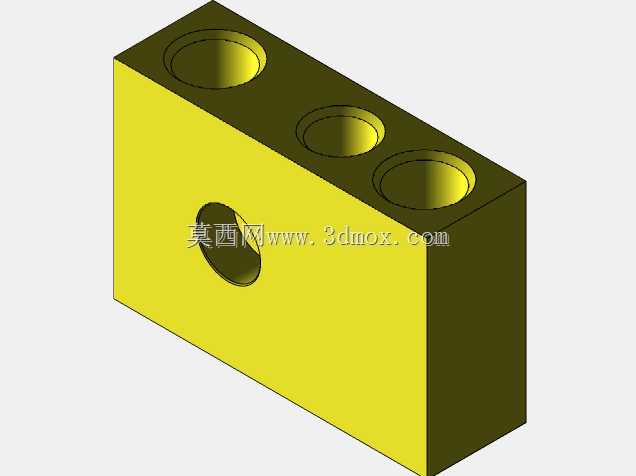

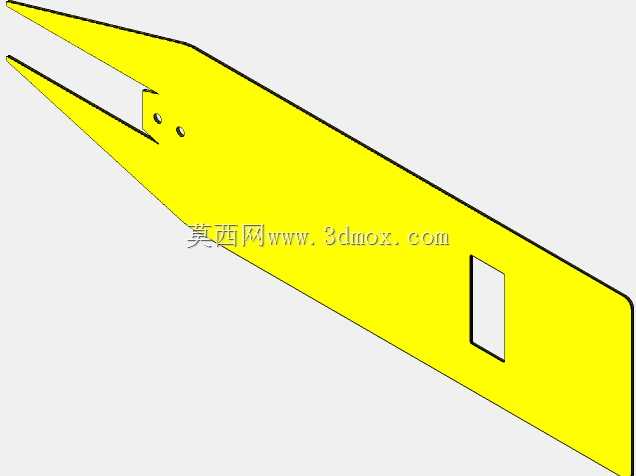

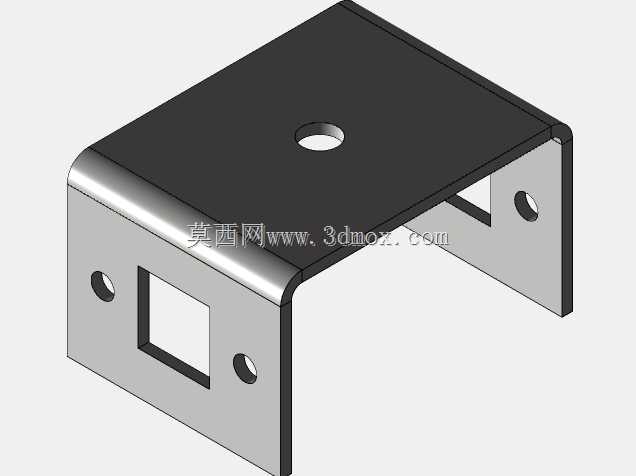

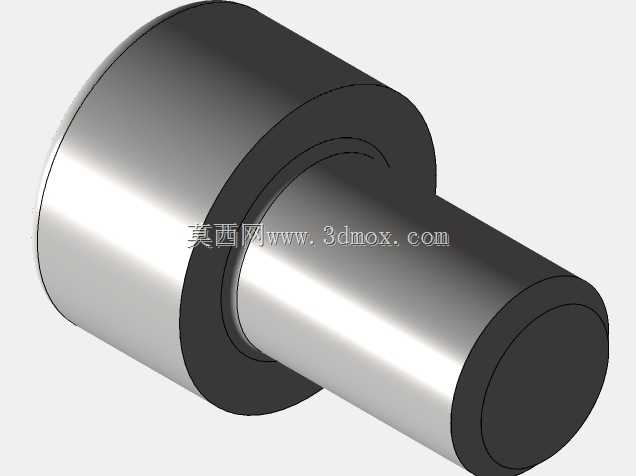

标签贴标设备机架钣金结构设计

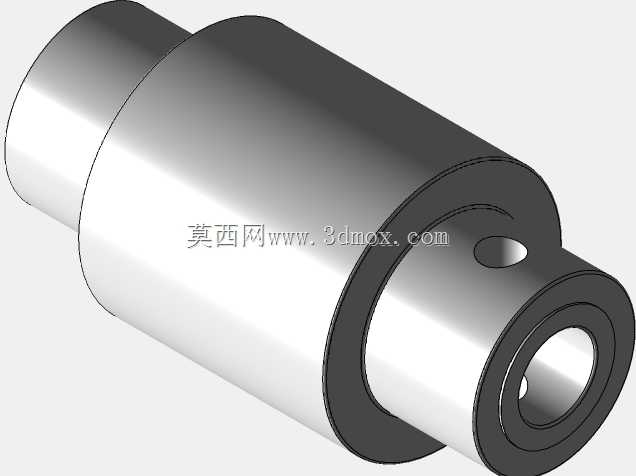

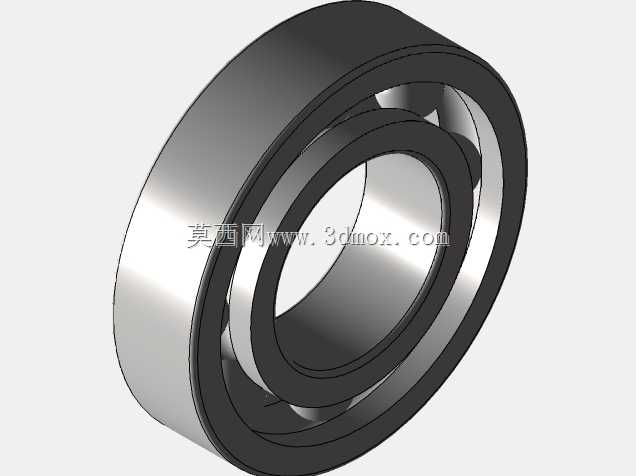

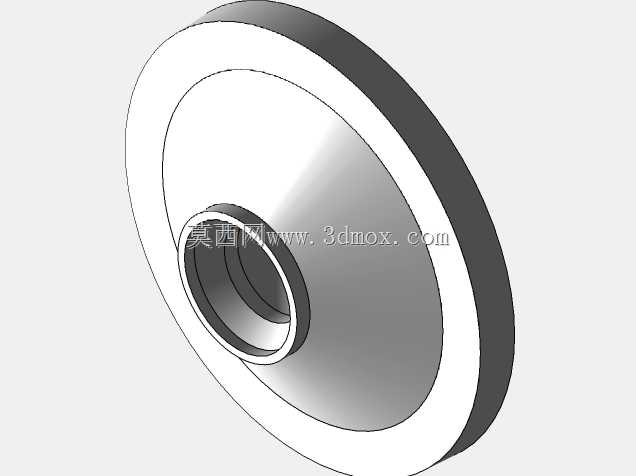

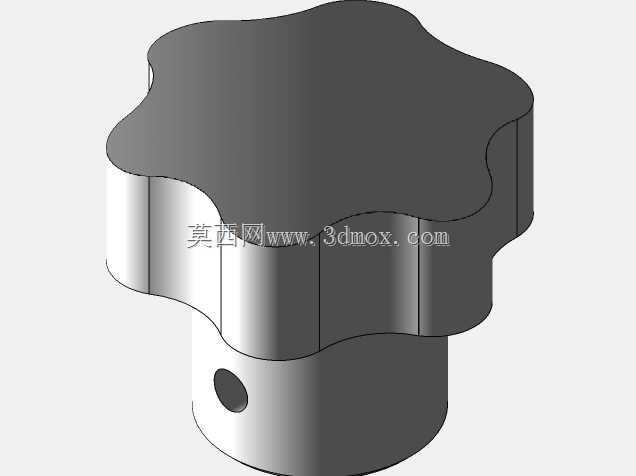

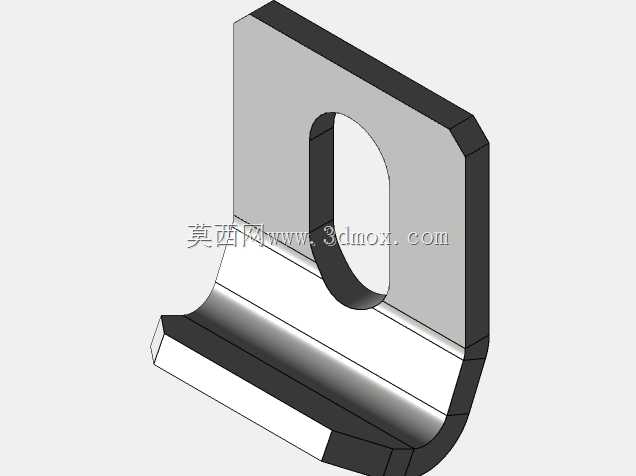

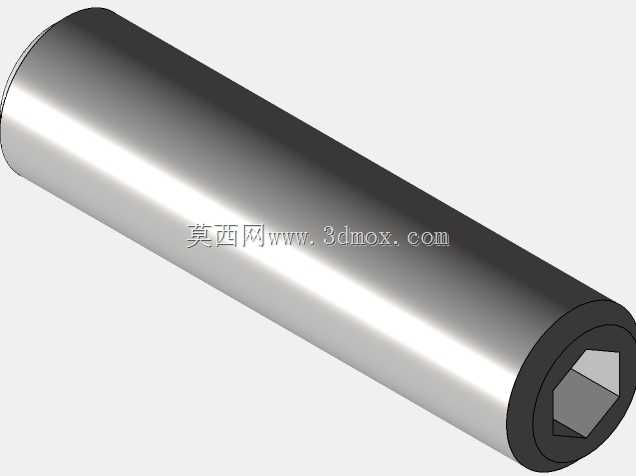

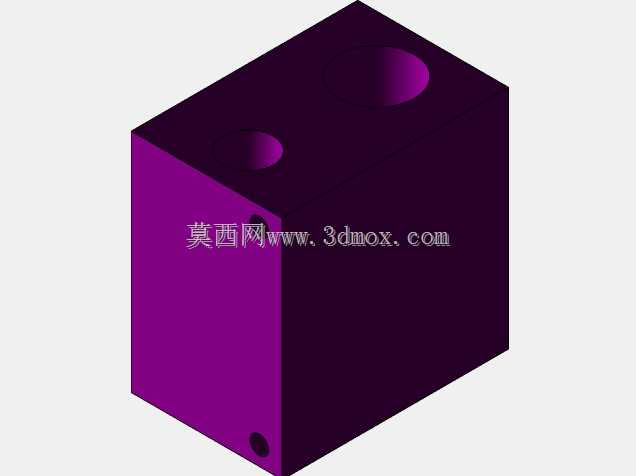

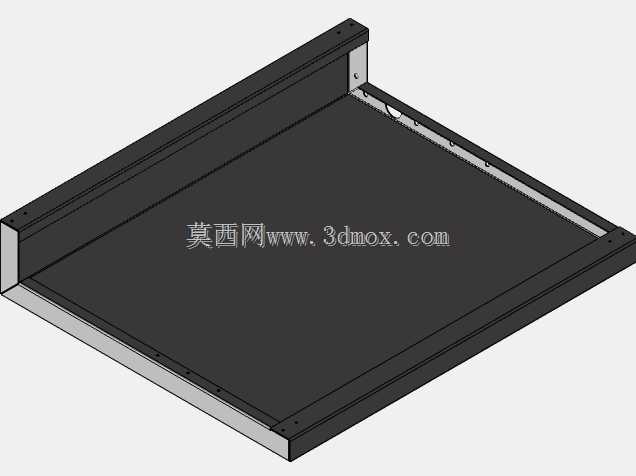

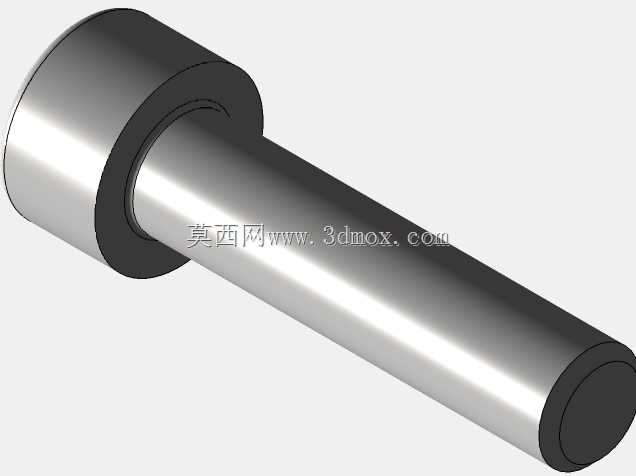

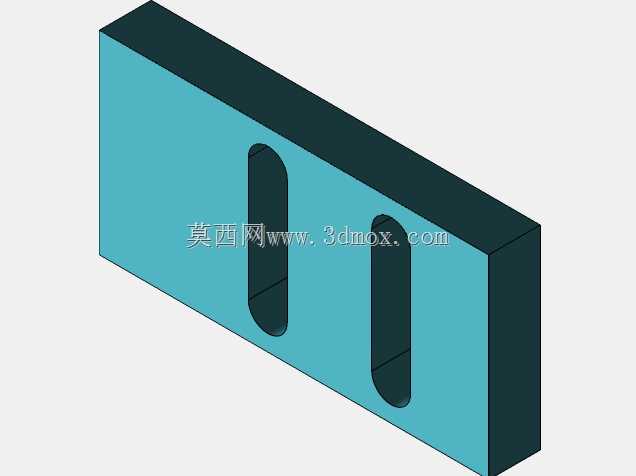

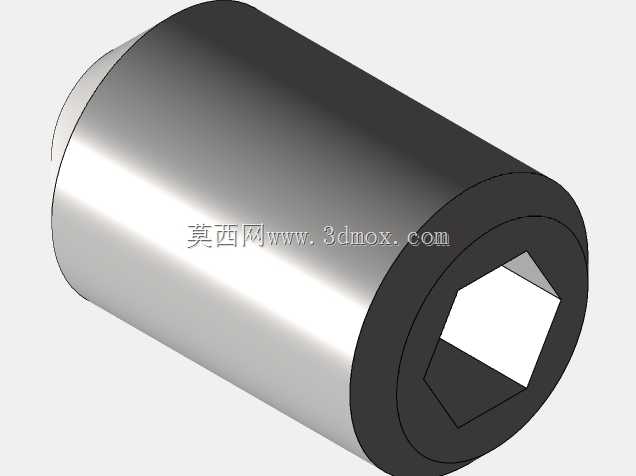

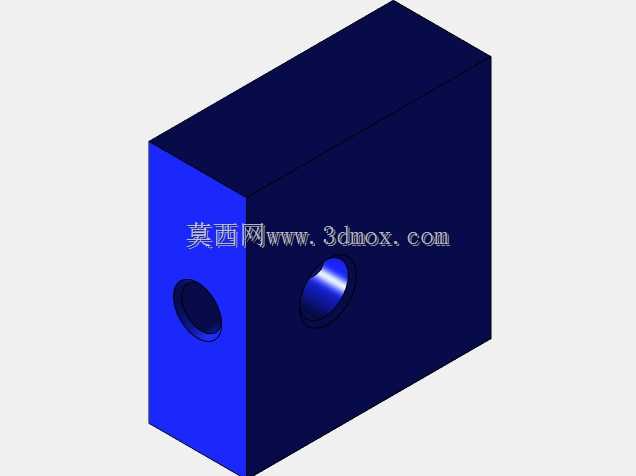

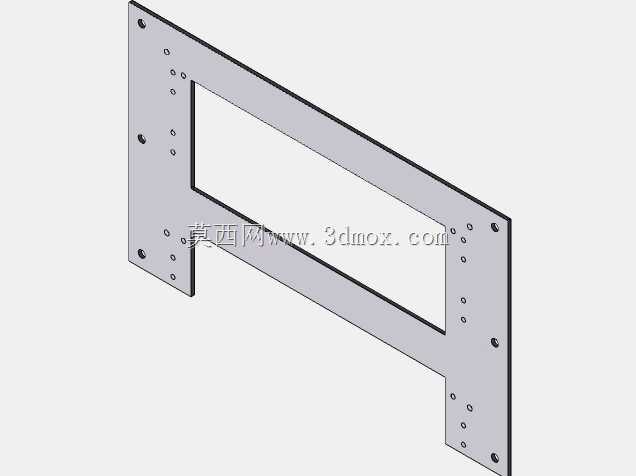

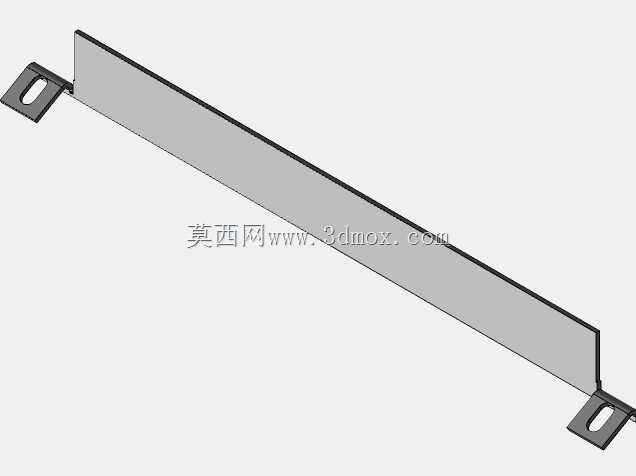

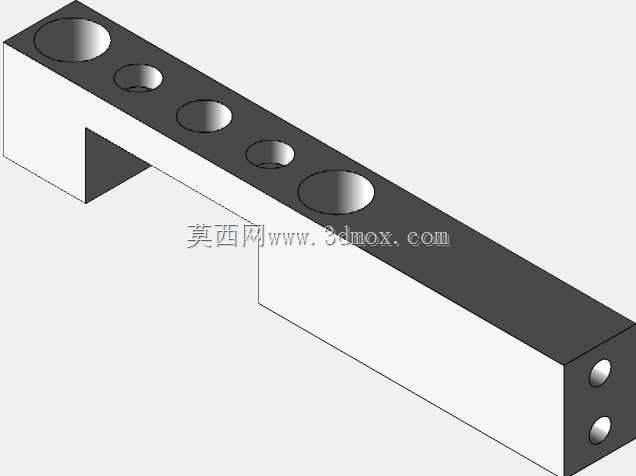

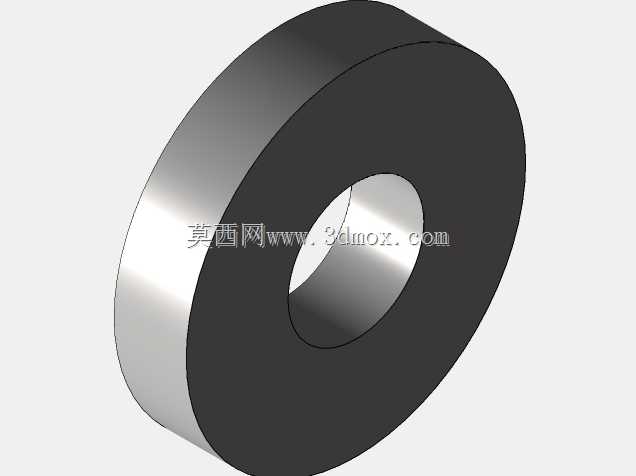

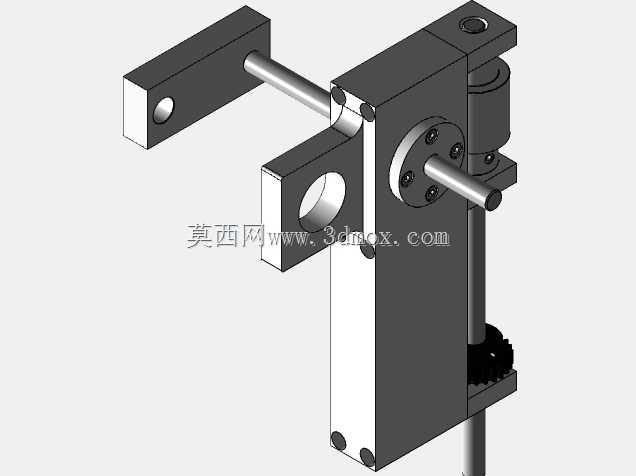

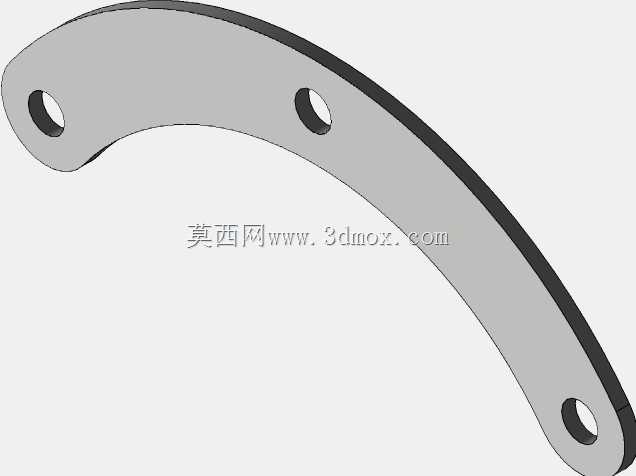

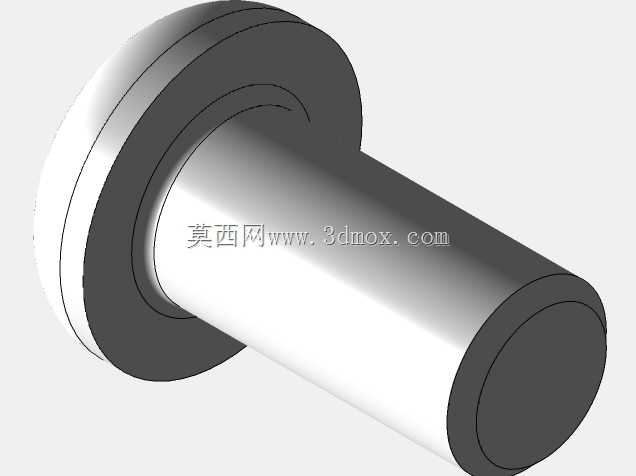

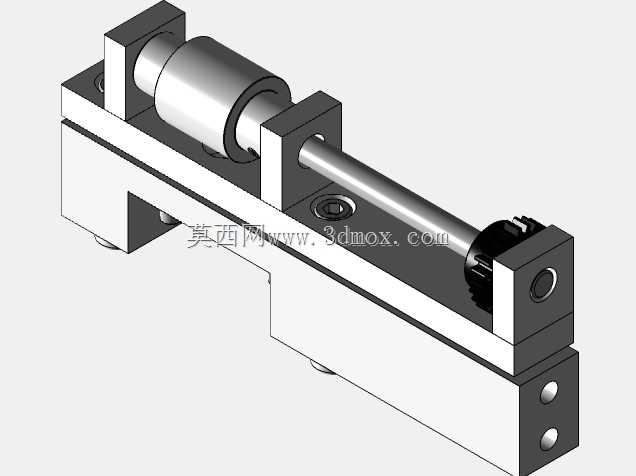

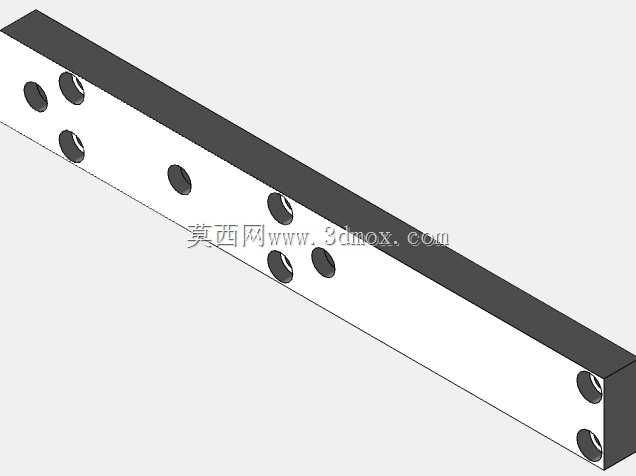

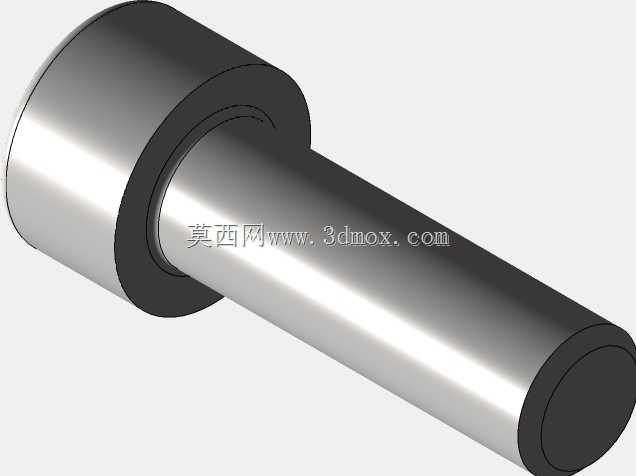

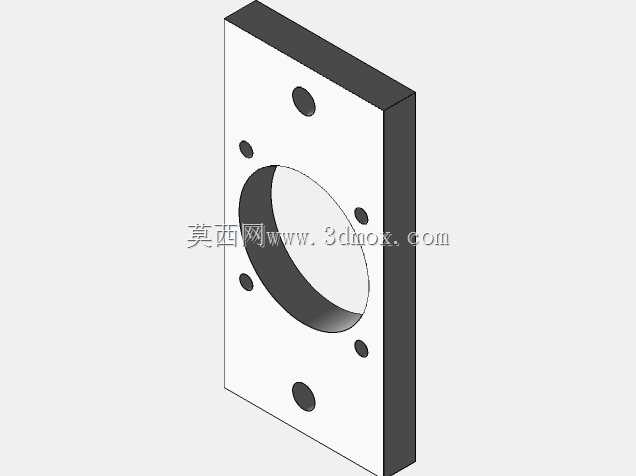

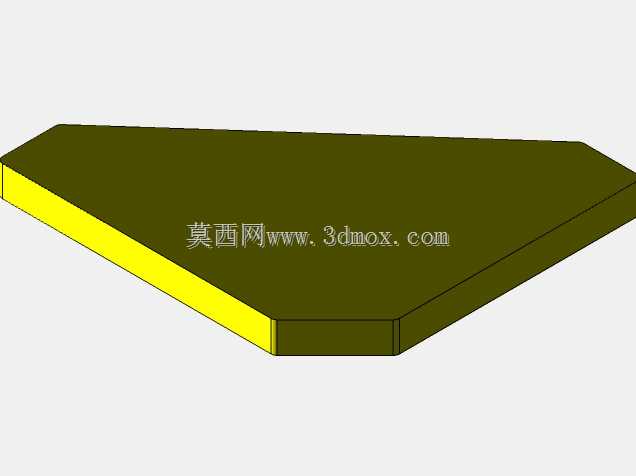

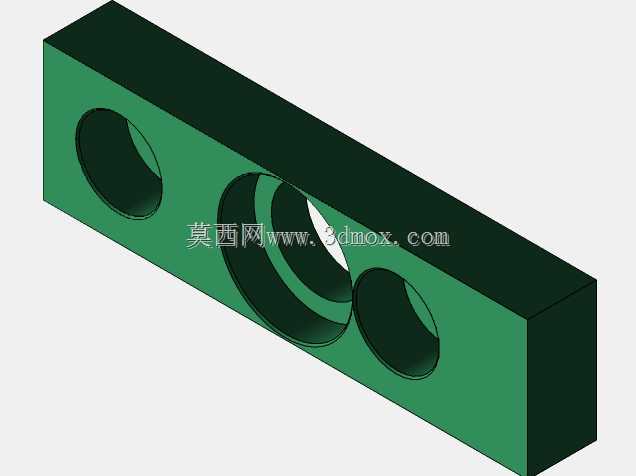

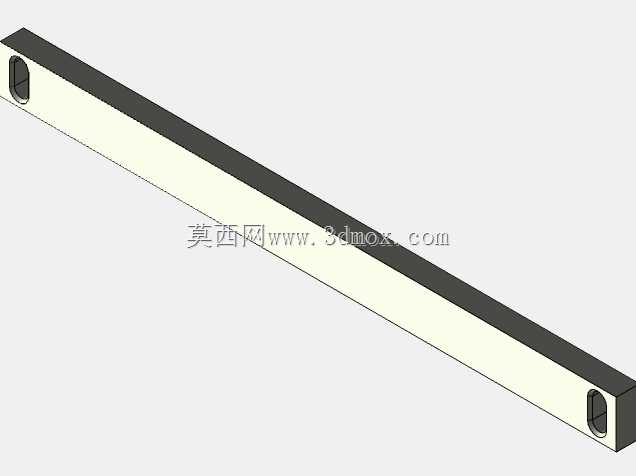

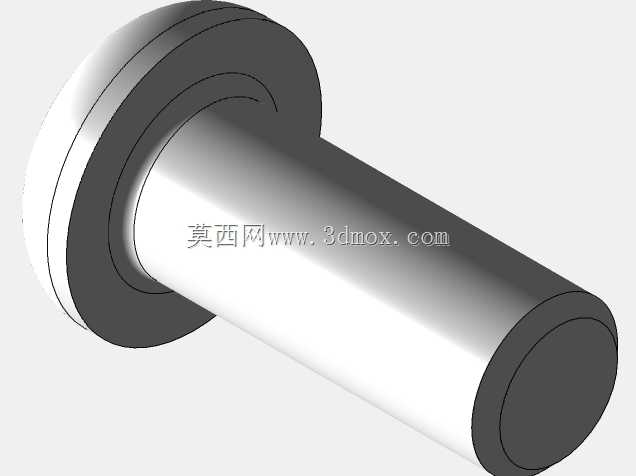

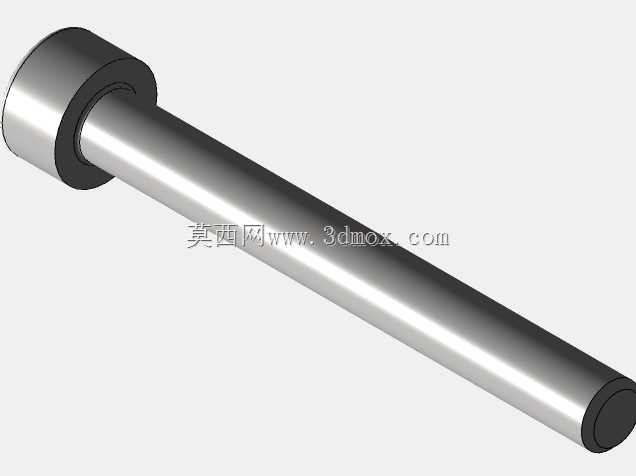

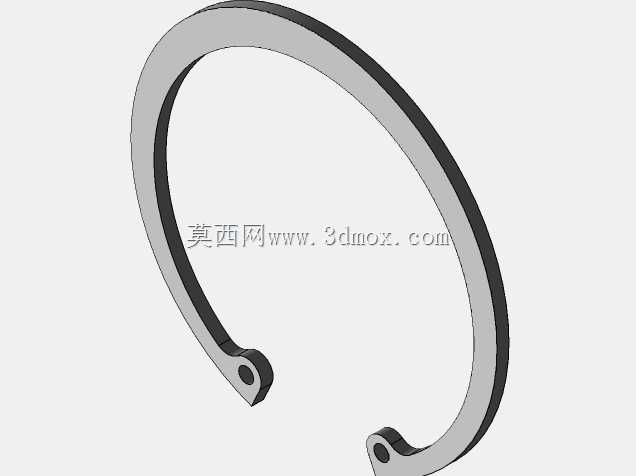

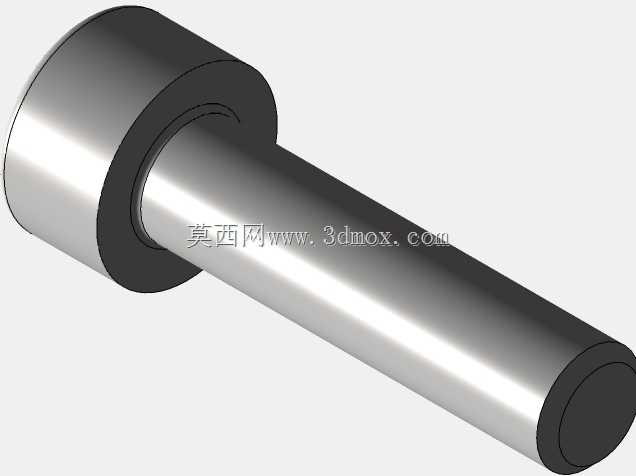

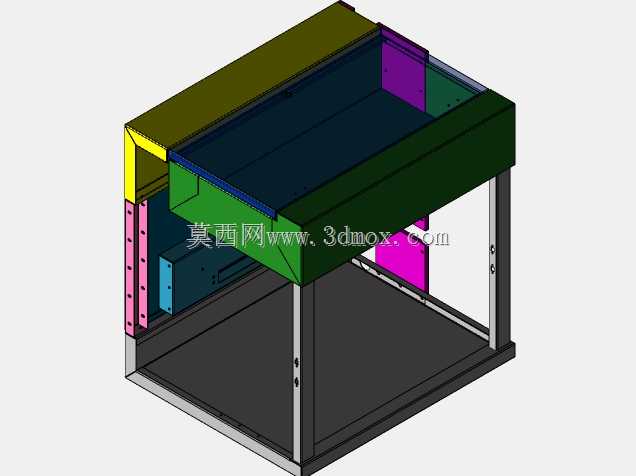

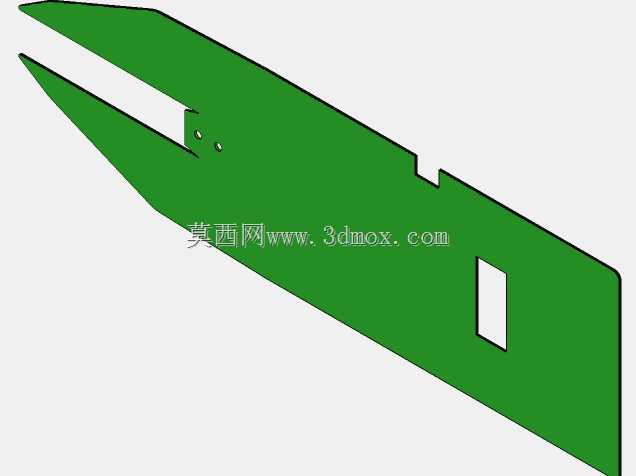

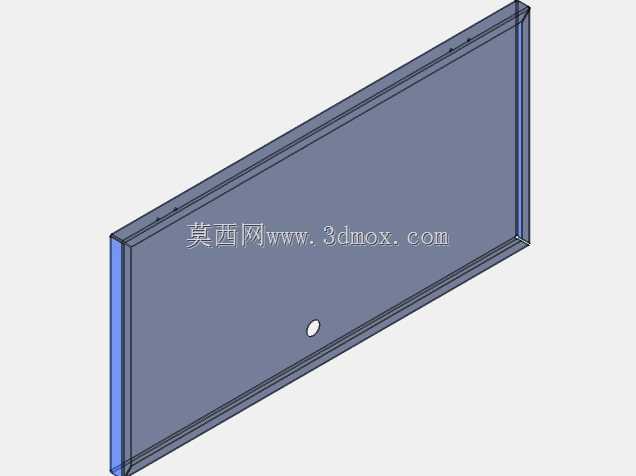

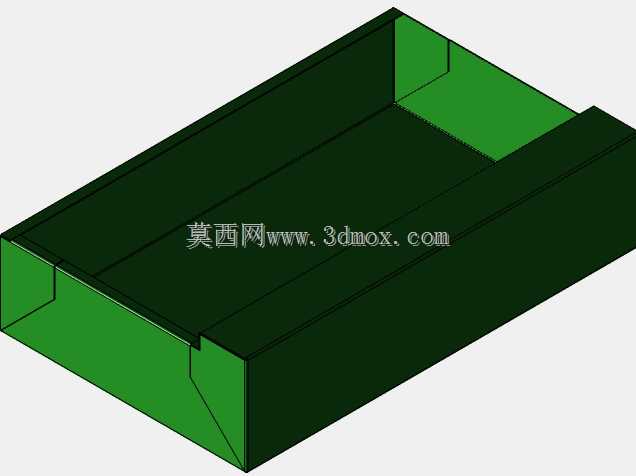

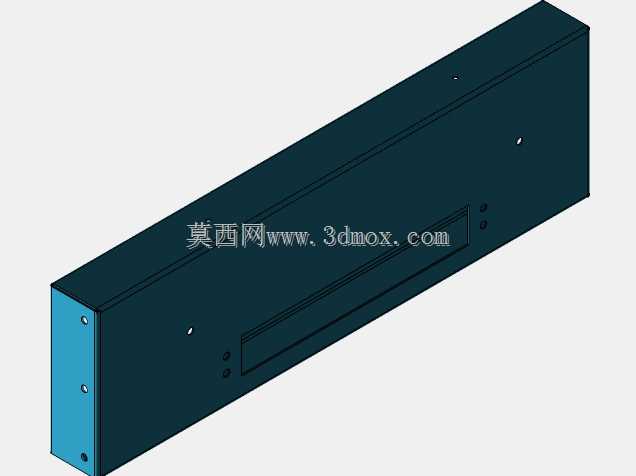

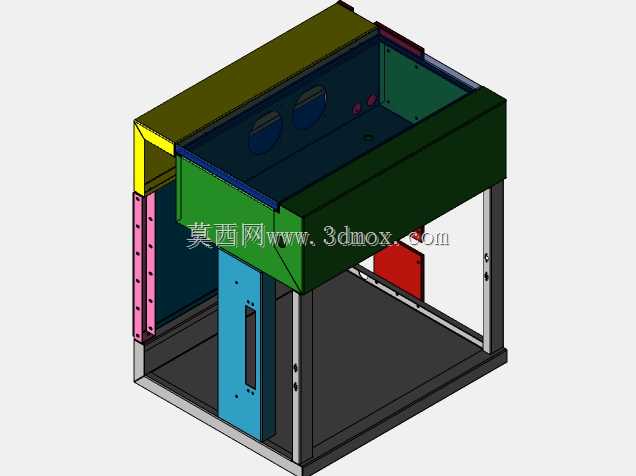

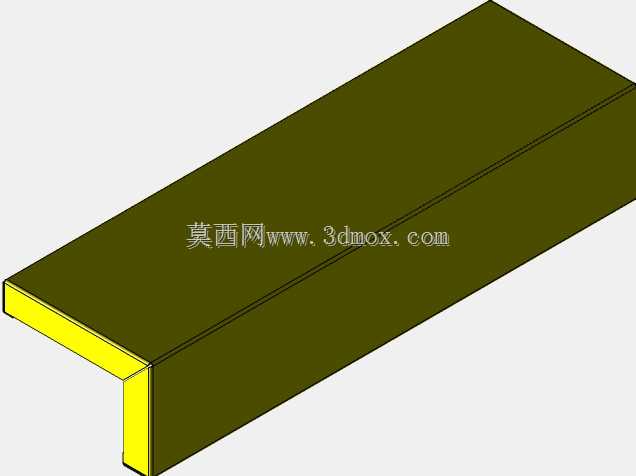

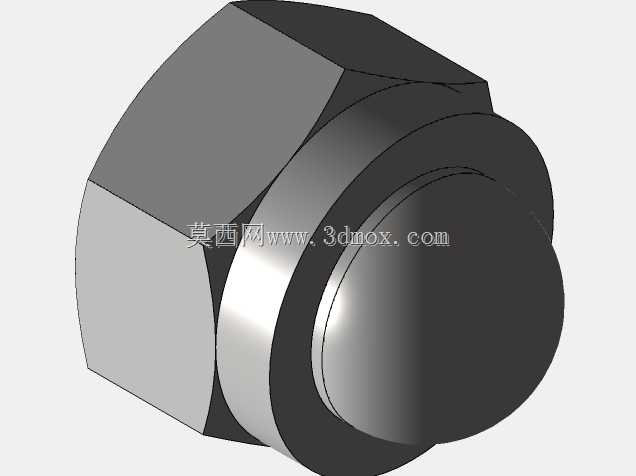

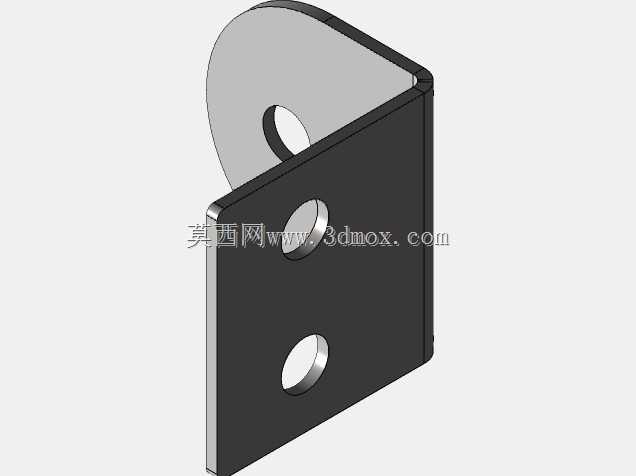

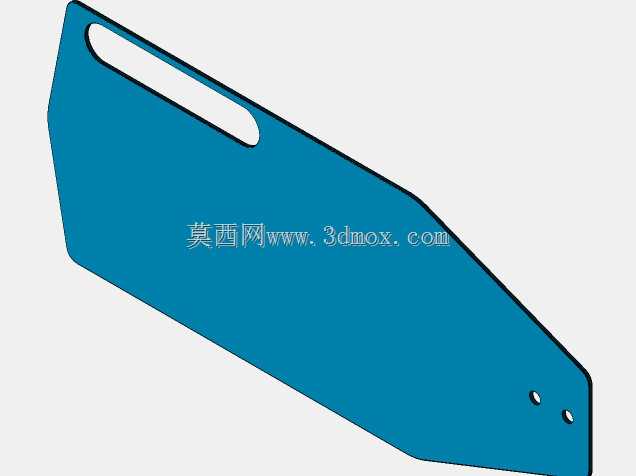

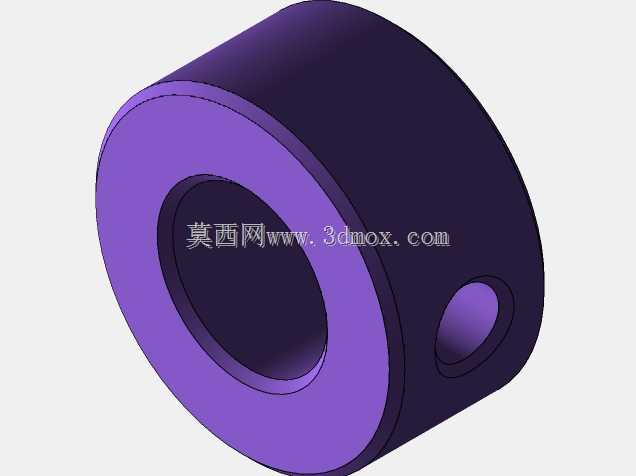

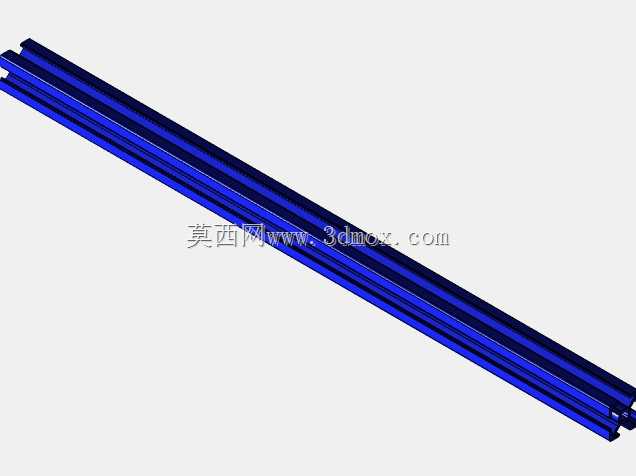

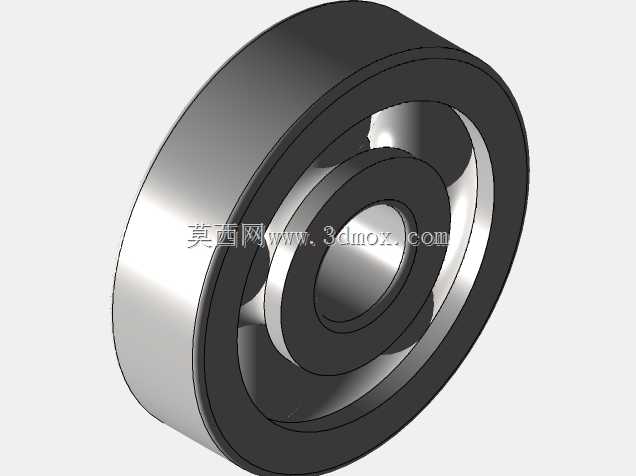

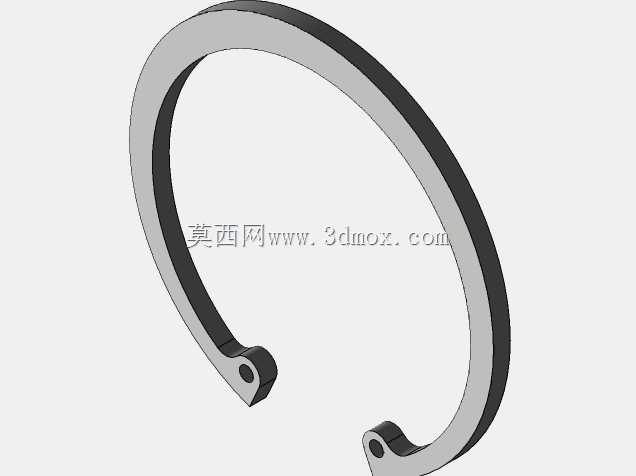

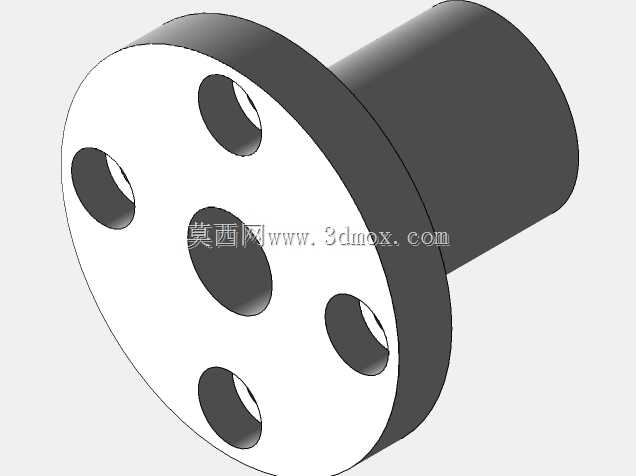

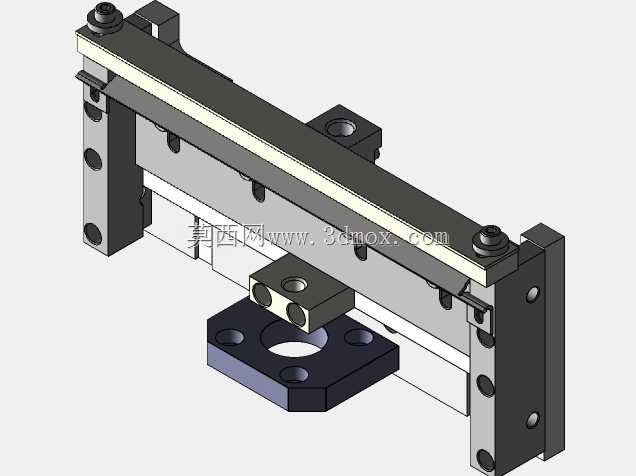

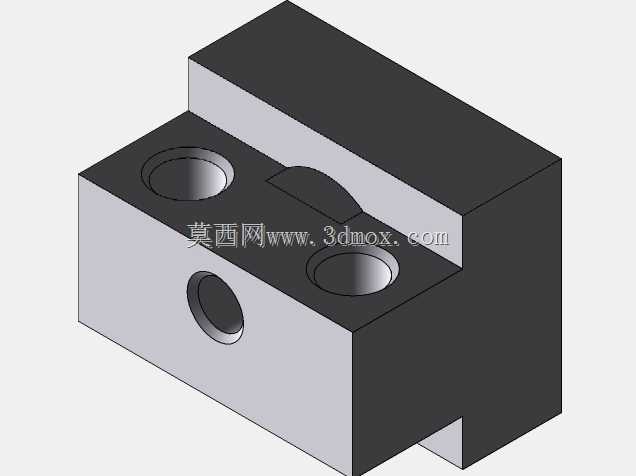

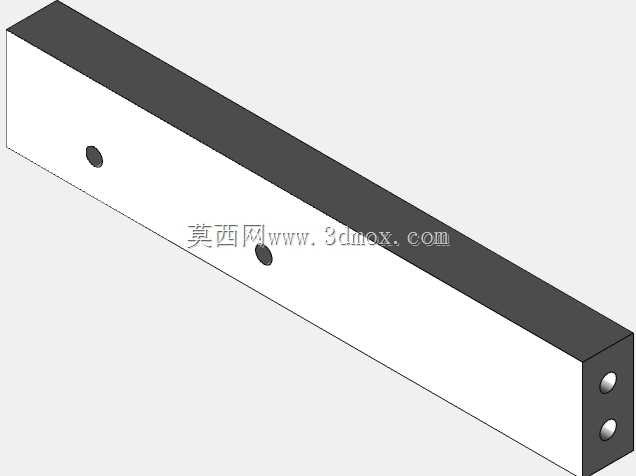

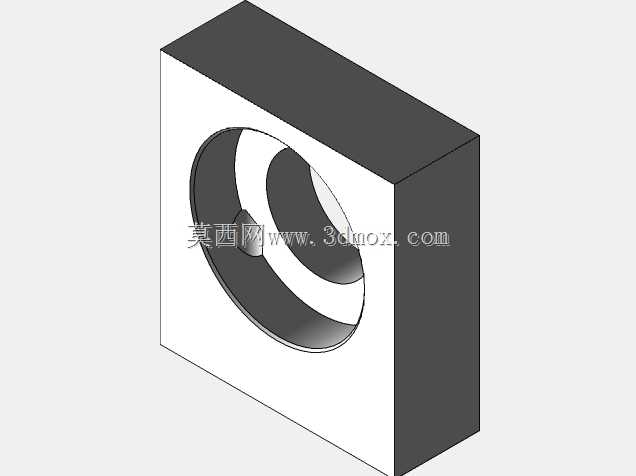

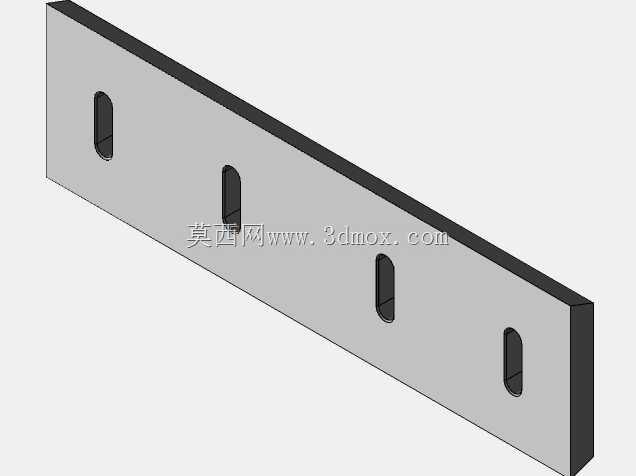

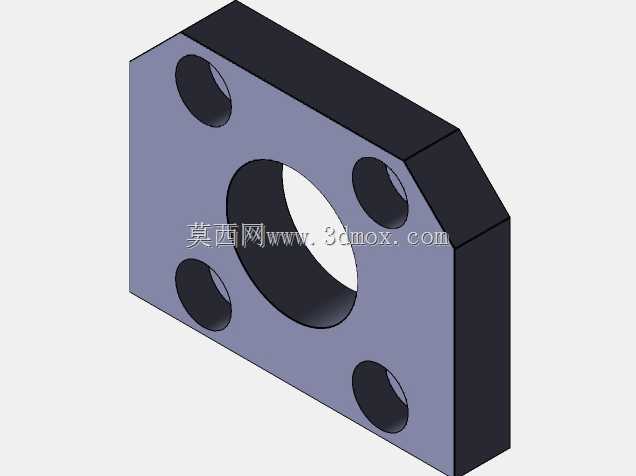

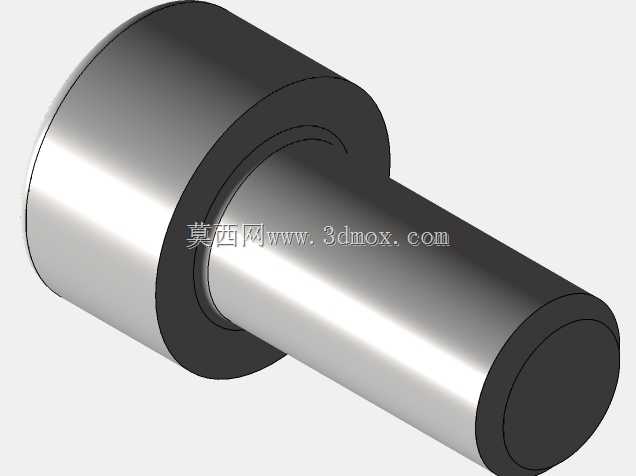

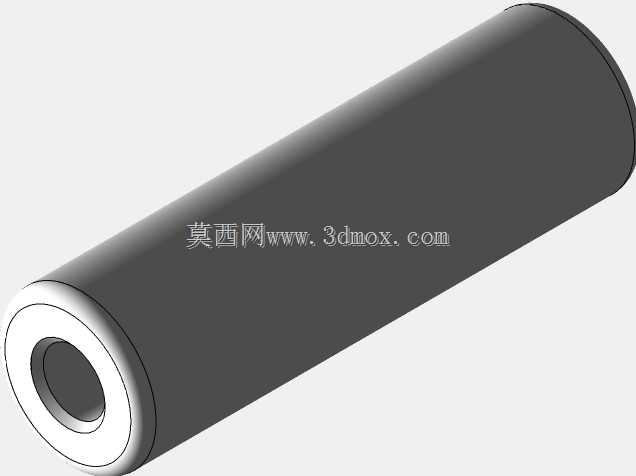

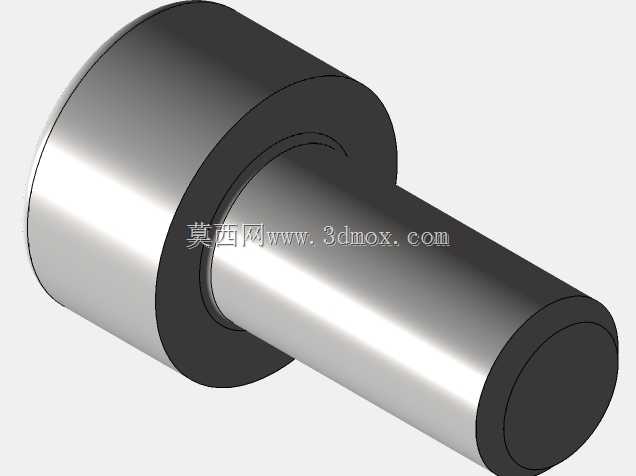

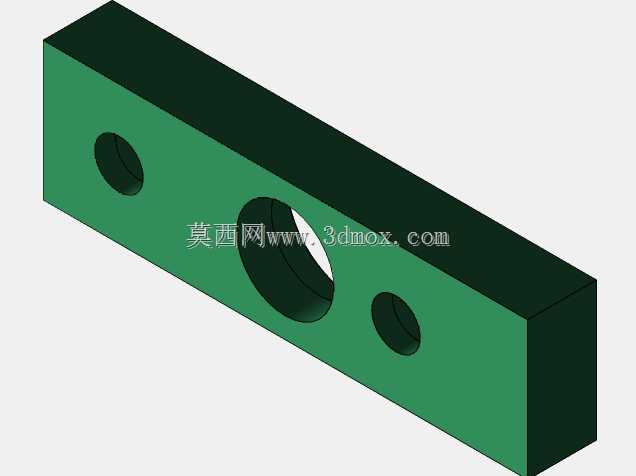

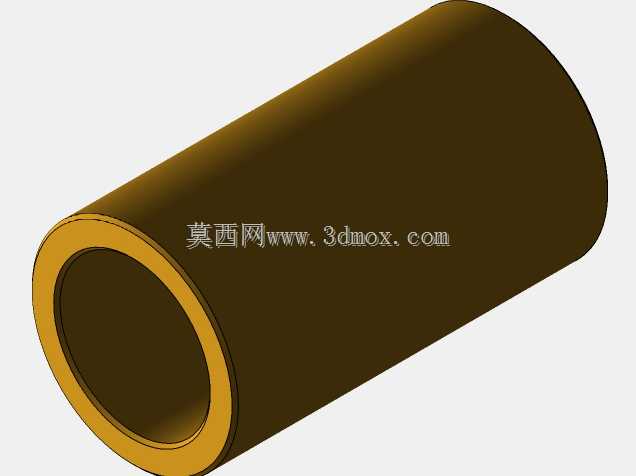

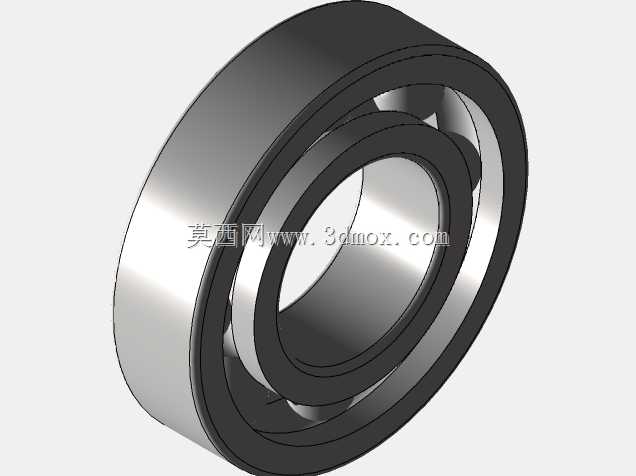

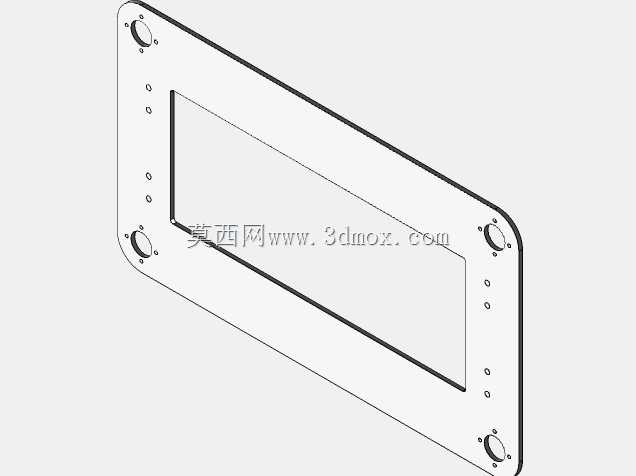

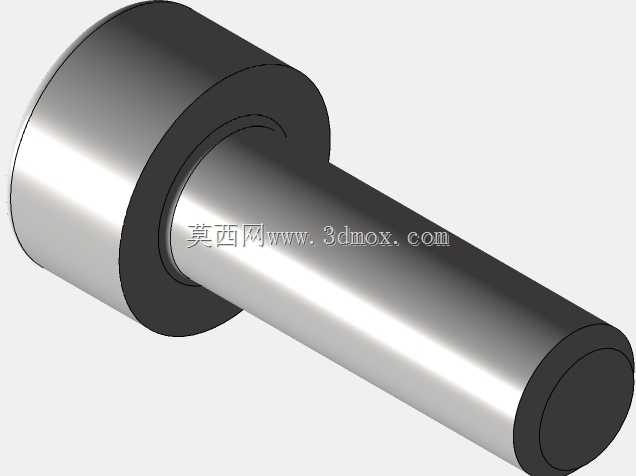

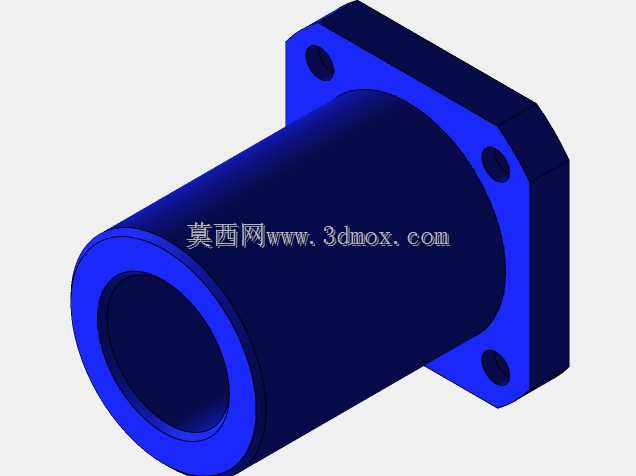

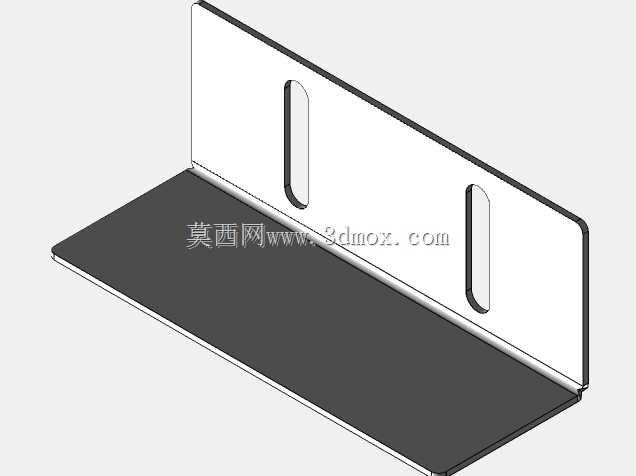

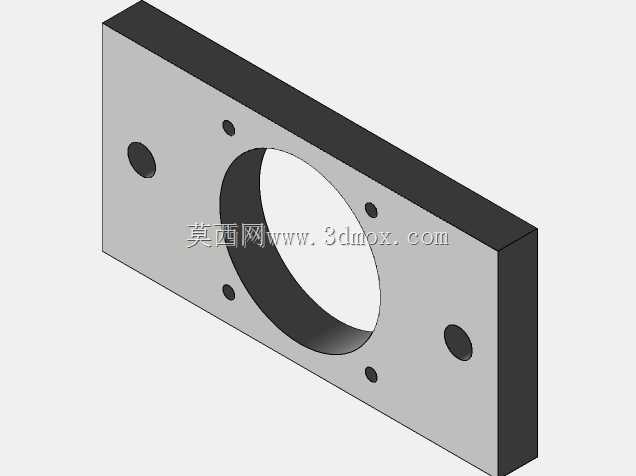

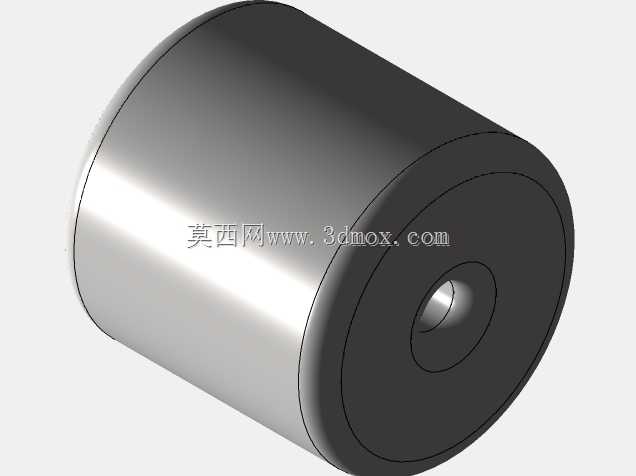

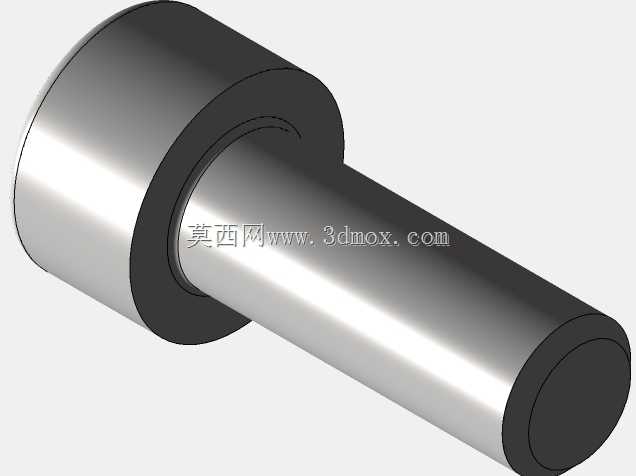

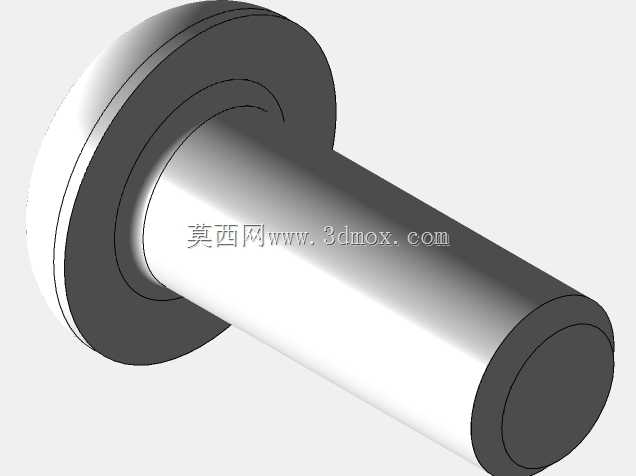

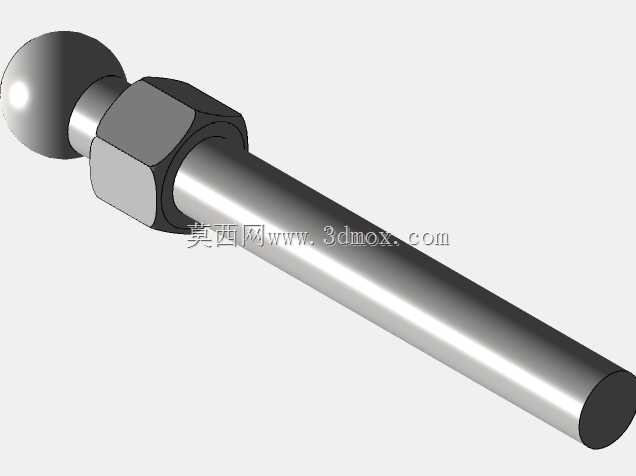

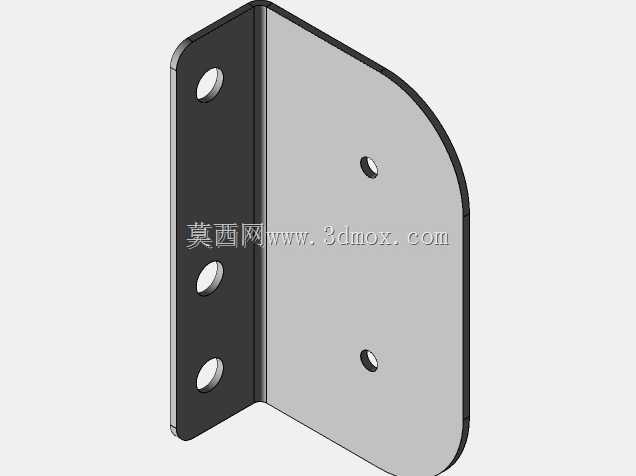

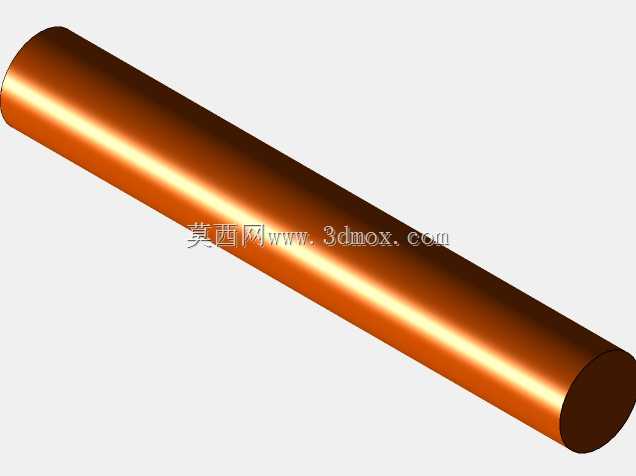

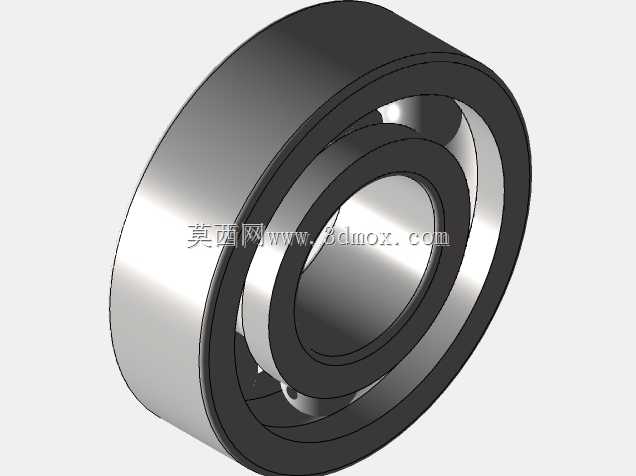

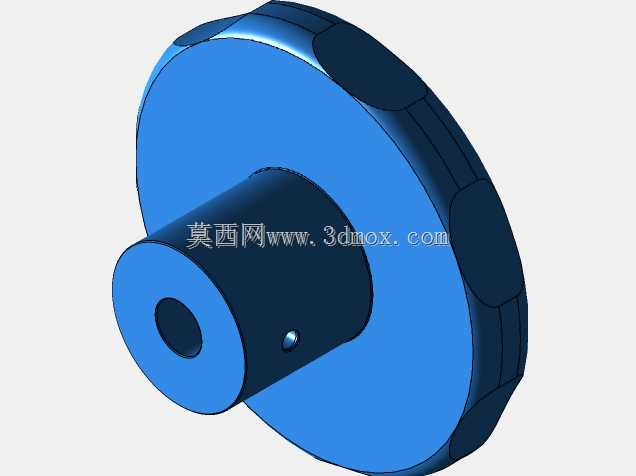

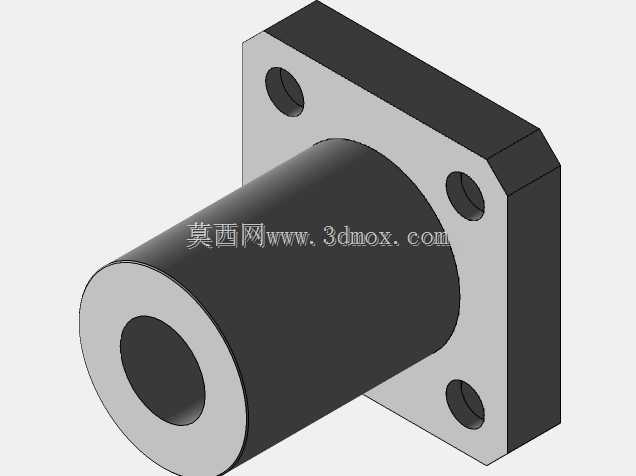

　　这套结构是面向卷装不干胶标签生产环节的贴标工序配套承载机架，主要适配中小幅面日化、食品类产品的外箱贴标作业场景，可直接对接前端产品输送线，完成标签剥离、对位、滚压贴合的全流程承载。从结构布局来看，整体采用方通焊接作为主承力框架，底部预留了输送线的穿装空间，框架立柱上预设了多组等距安装孔位，可根据不同产线的输送高度调整贴标机头的安装高度，适配400mm到800mm高度区间的输送线对接需求。上部的钣金护罩采用分块拼装设计，不同颜色的板块对应不同的功能检修区：深绿色板块为电气仓护罩，可整体向上翻起，内部预留了PLC、伺服驱动器、开关电源的安装导轨与走线槽位，护罩边缘做了折边加强处理，同时内嵌了导电泡棉条，可降低车间粉尘进入电气仓的概率，

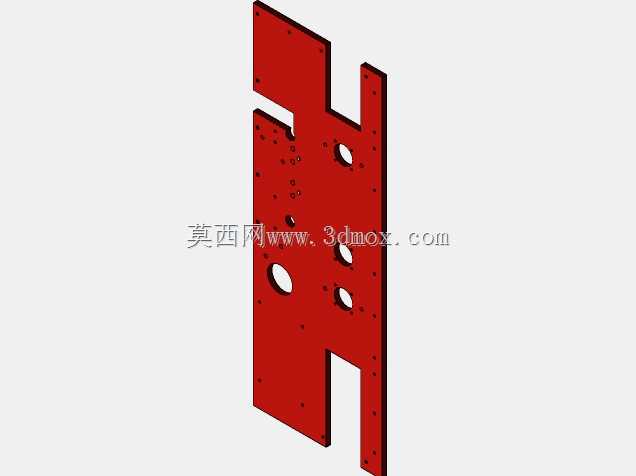

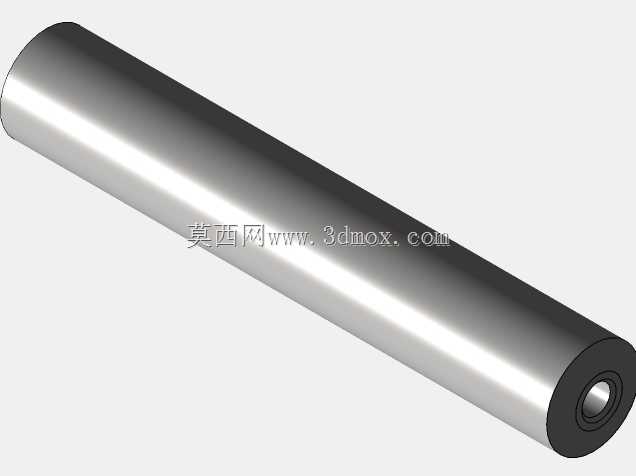

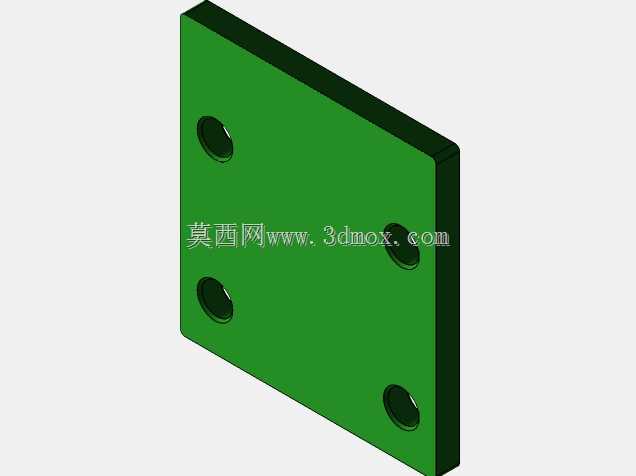

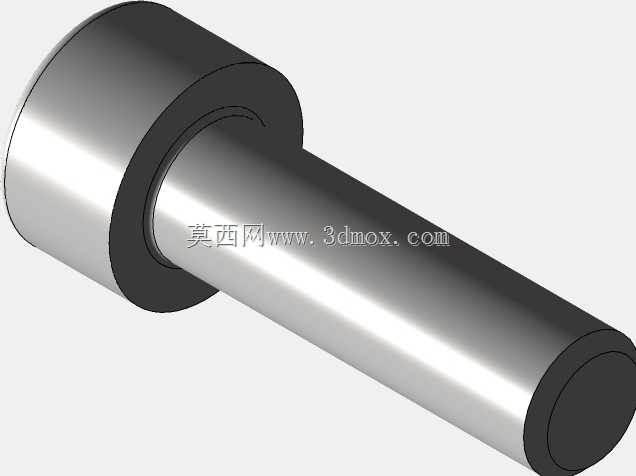

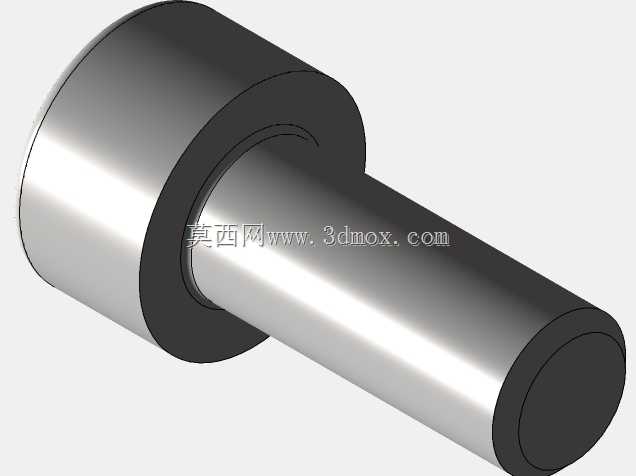

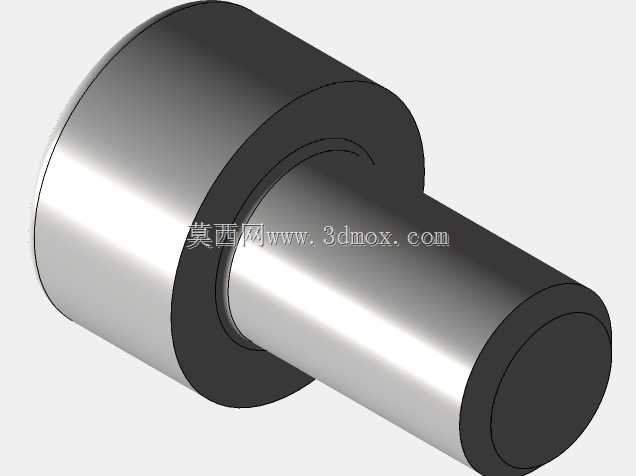

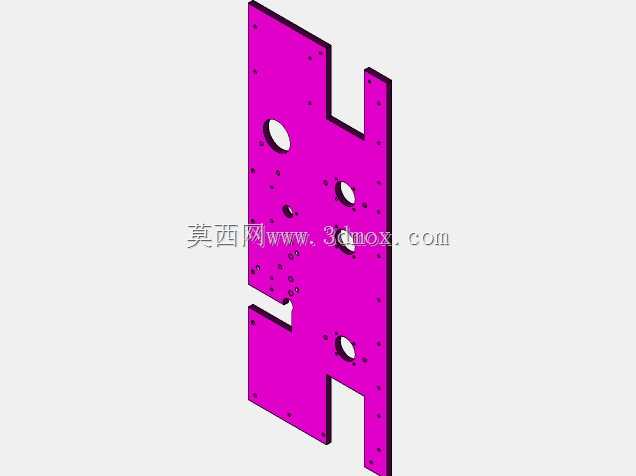

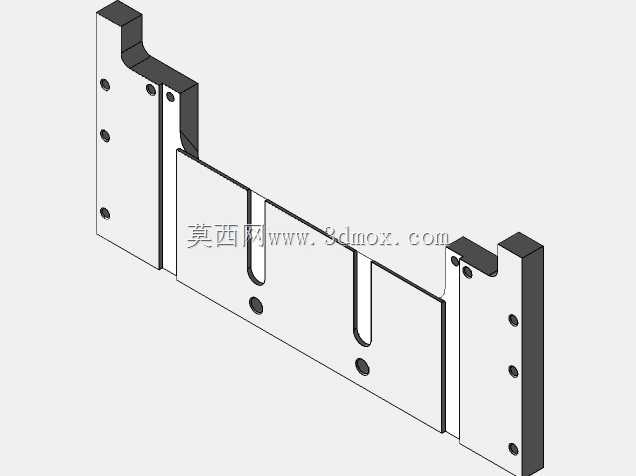

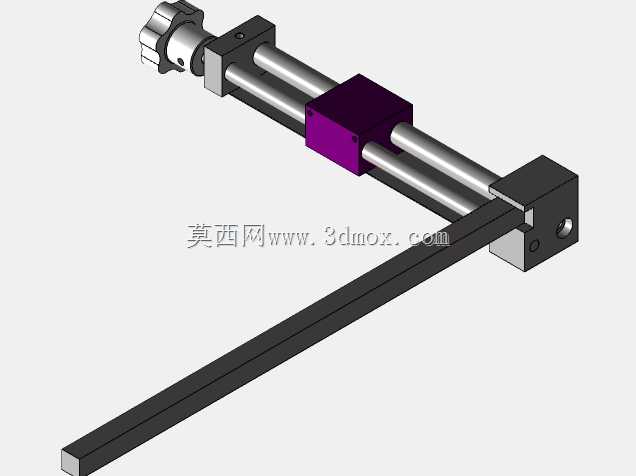

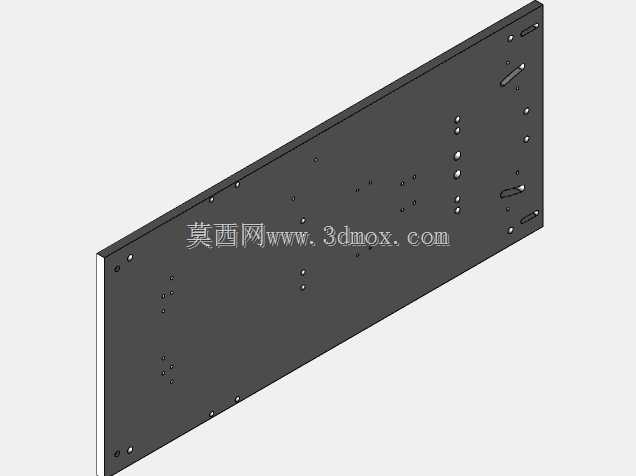

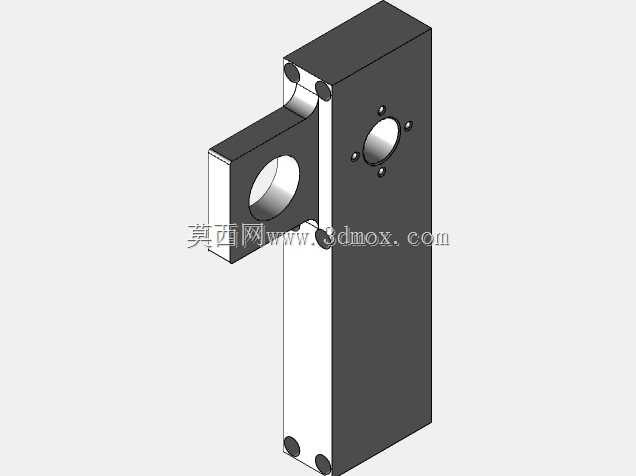

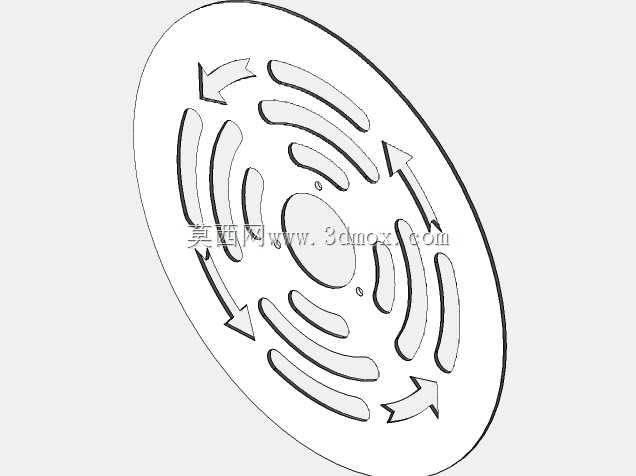

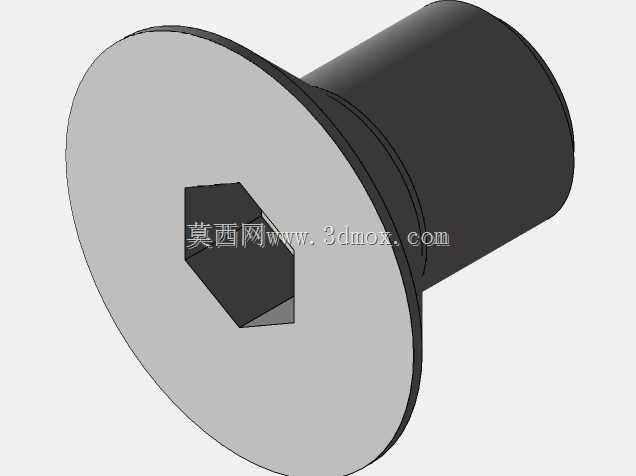

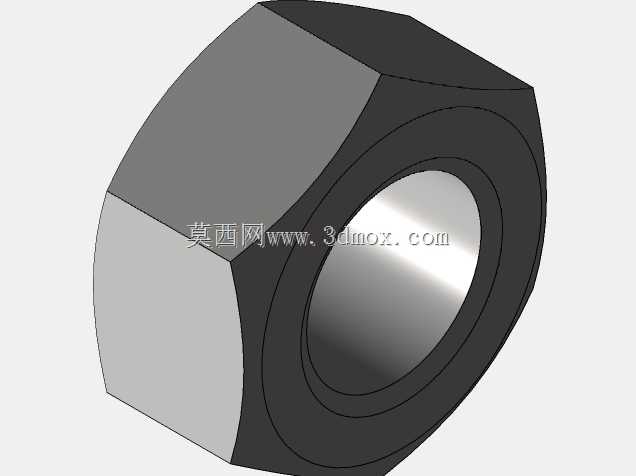

　　也能减少设备运行时的电磁干扰外泄。侧面的彩色板块分别对应标签料卷安装位、废标回收位的检修门，每块检修门都采用快拆式螺钉固定，日常更换标签卷、清理废标底纸时无需拆卸整个护罩，单块门板的重量控制在2kg以内，操作人员单手即可完成拆装。框架下部的开放式空间主要用于安装输送辊道、产品定位机构，底部框架的四个角位预留了脚轮与可调脚杯的复合安装位，设备转场时可降下脚轮推移，就位后升起脚杯调平，调平范围为±15mm，可适配车间地面存在的轻微不平整情况。设计过程中优先考虑了现场运维的便利性：所有内部安装板都采用抽拉式结构，贴标机头的安装板可沿横向导轨抽出500mm，方便调整标头的前后位置与贴标倾角，倾角调整范围为0到15度，

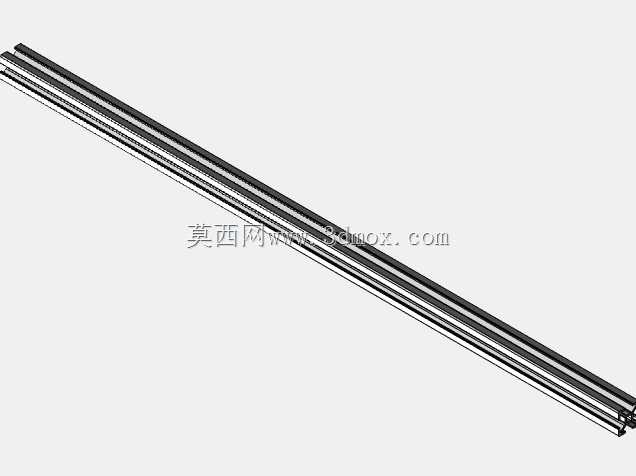

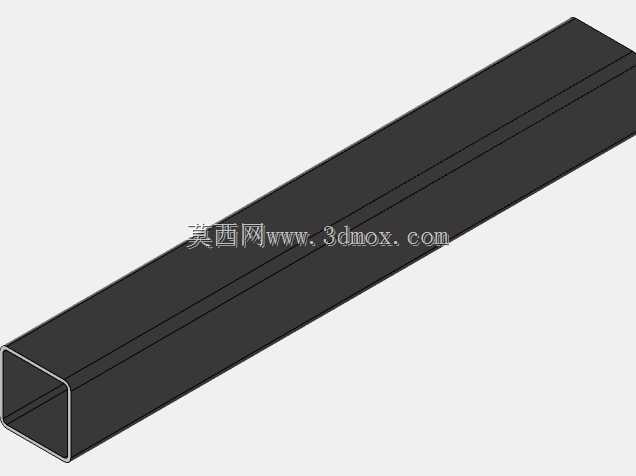

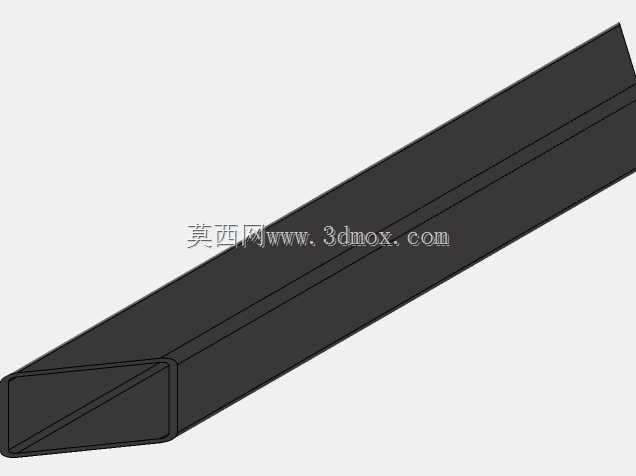

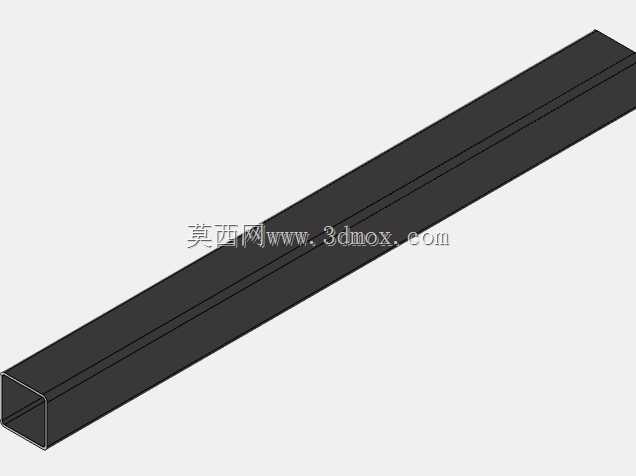

　　可适配平面贴标与轻微弧面的产品贴标需求。走线槽全部沿框架内侧布置，强电与弱电走线槽做了物理分隔，间距保持在20mm以上，避免伺服电机运行时的脉冲信号干扰传感器的检测精度。护罩的所有拼接缝隙都控制在1mm以内，既满足车间常规的防护要求，也避免缝隙过大夹入操作人员的衣物或工具。从安装边界来看，设备整体占地宽度为1200mm，深度为1000mm，上部护罩的最高点距离地面高度为1600mm，安装时只需在产线对应位置预留1300mm1100mm的地面空间即可，设备后侧预留100mm的散热与走线空间，左右两侧预留300mm的操作维护空间，就能满足日常运维与换料的操作需求。框架的主承力方通采用4040*2mm的冷轧方管，焊接后做了整体去应力处理，避免长期运行后框架变形导致贴标精度偏移，整体静态承重可达200kg，可承载标头、料卷、电气元件加上常规产品输送的全部载荷，运行时的框架振幅控制在0.02mm以内，可保证贴标位置的偏差控制在±0.5mm的精度范围内。
