锥齿轮传动配套支撑支座结构设计

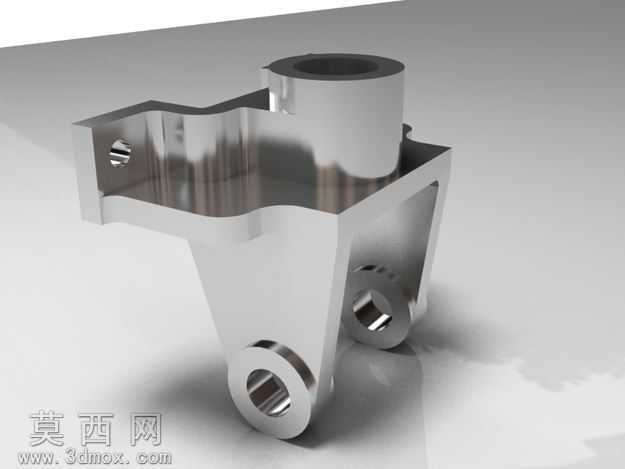

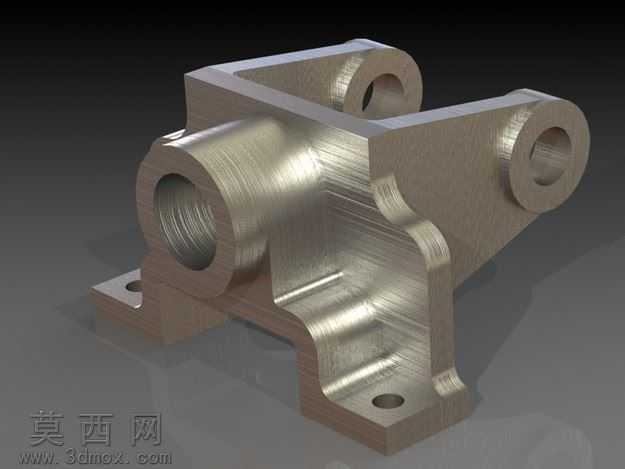

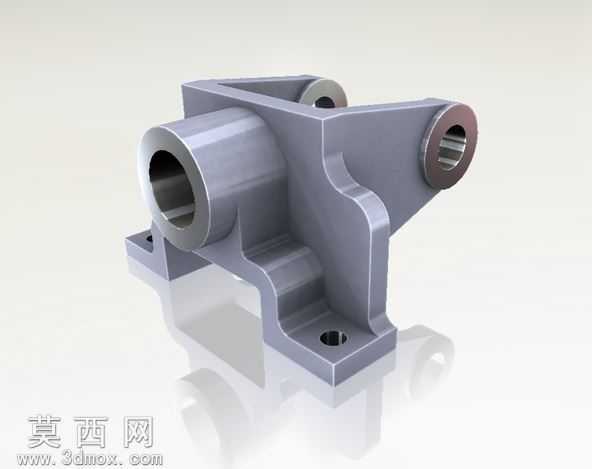

本作品为锥齿轮传动系统配套的支撑支座三维建模成果，建模过程严格遵循机械设计规范，以SolidWorks为核心建模工具完成全参数化结构搭建，从锥齿轮传动的实际安装定位需求出发，先完成整体安装基准面的草绘定位，通过拉伸、切除、拔模、圆角等基础特征命令逐步构建支座的主体承载结构，针对支撑部位的同轴度要求，对轴承安装孔位采用同轴心配合约束完成特征生成，保证后续锥齿轮轴装配后的回转精度。建模过程中对支座的安装耳板、加强筋结构做了针对性的结构优化，两侧带孔的铰接耳板预留了销轴安装空间，底部的安装底板设置了对应规格的螺栓过孔，孔位间距严格匹配通用安装基座的尺寸标准，筋板位置根据受力分析结果布置在载荷传递路径上，在不额外增加整体重量的前提下提升支座的抗弯折、抗形变能力。渲染阶段采用金属哑光材质模拟铸铁支座的真实质感，对安装孔内壁、轴孔配合面做了精加工面的材质区分，通过环境光遮蔽效果突出结构的层次关系，清晰展现各部位的衔接过渡。整个支座的结构设计充分考虑锥齿轮传动过程中的径向力、轴向力承载需求，轴孔部位的壁厚经过强度校核，避免长期受载出现开裂变形，各安装面的平面度公差在建模时通过特征约束做了预设，保证装配后锥齿轮的啮合精度，减少传动过程中的振动与噪音。设计过程中兼顾了加工工艺性，所有转角位置均设置了符合铸造工艺要求的圆角，避免应力集中的同时降低铸造生产的难度，安装孔位均设计为通孔结构，方便后续的装配与检修操作，整体结构紧凑，安装定位便捷，能够为锥齿轮传动组件提供稳定可靠的支撑定位，适配中小功率的锥齿轮传动场景使用。
