CSWA技能考核用机械组合基座结构

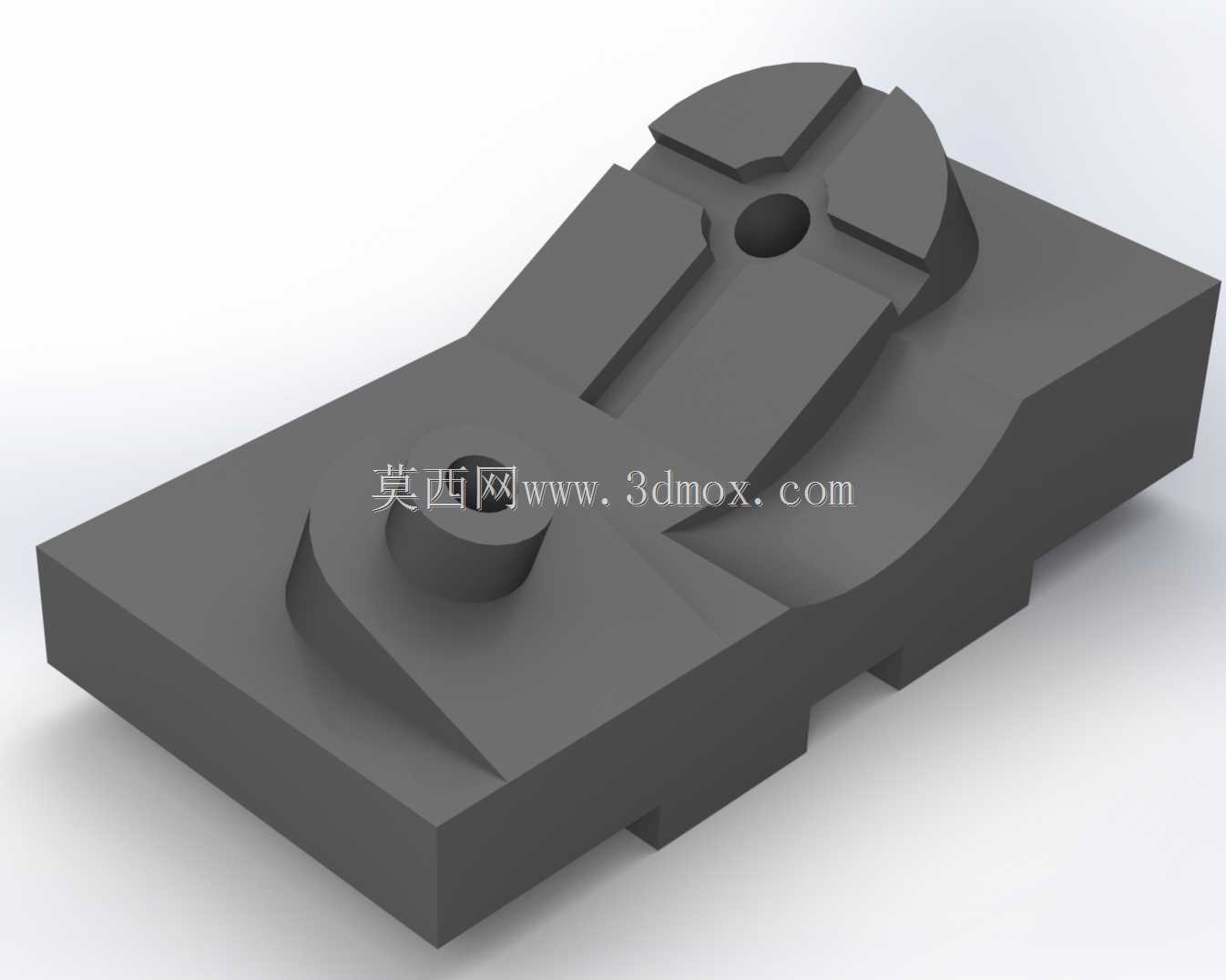

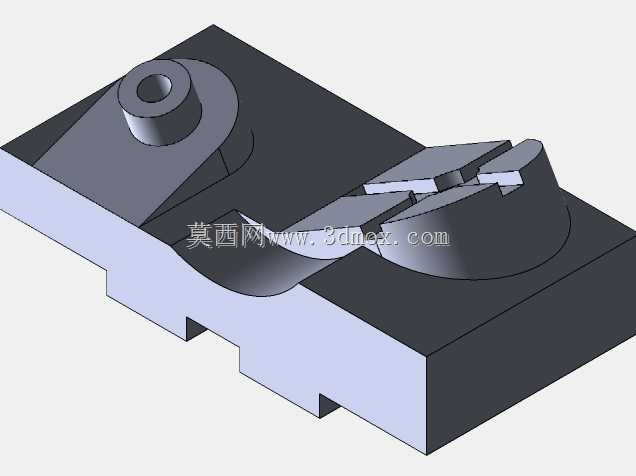

　　在机械设计技能考核、基础结构实训场景中，这类组合式基座结构是非常典型的练习载体，很多刚接触三维结构设计的从业者，都会通过这类零件的建模练习，掌握拉伸、切除、圆角、基准对齐等核心建模操作，同时理解机械零件中定位、安装、功能结构的组合逻辑。从实际结构来看，该零件以矩形块体作为主体承载基底，基底底部设置有两处对称的凹槽结构，这类凹槽并非随意设计，而是对应安装工位上的定位凸条，安装时可以直接嵌入工位导轨，限制零件沿垂直于导轨方向的位移，避免安装后出现横向窜动，同时凹槽的深度与宽度公差需要控制在合理范围，既要保证安装时能顺利滑入，又要避免间隙过大导致装配后晃动。基底左侧设置有带中心通孔的圆柱凸台，凸台根部做了平滑的圆弧过渡，避免应力集中，

　　中心通孔为同轴台阶孔结构，既可以穿入紧固螺栓实现零件与安装面的锁固，也可以作为定位销的配合孔，保证零件与相邻组件的同轴度要求，凸台与基底连接位置的加强筋结构，从凸台侧壁延伸至基底平面，大幅提升凸台的抗侧向载荷能力，避免在受侧向力时凸台根部出现断裂。基底右侧的结构分为两个功能区域，靠前位置是半圆柱型的支撑凸台，凸台上开有对称的窄槽结构，这类窄槽可以作为卡簧、拨片的安装位，也可以用来嵌入小型功能件实现周向定位，窄槽的宽度与深度直接决定了适配配件的尺寸，建模时需要严格保证槽的对称度，否则装配后会出现配件卡滞、受力不均的问题；靠后位置是带斜切面的凸块结构，斜切面的角度与相邻配合件的接触面完全匹配，装配时可以实现面与面的贴合定位，

　　减少装配调整的工作量。整个零件的所有棱边除了特意保留的锐边安装位，其余位置都做了不同半径的圆角处理，一方面是消除加工后的毛刺，避免装配时划伤操作人员，另一方面也是优化零件的应力分布，在受交变载荷时减少应力集中点，提升零件的整体使用寿命。从安装边界来看，零件的整体长宽高比例适配常规的实训台安装位，底部的安装槽间距符合通用工装的定位尺寸，不需要额外制作转接板就可以直接固定在实训台面上，左侧凸台的中心孔位置与右侧槽型结构的中心距，是这类考核零件的核心尺寸考点，建模时需要通过基准标注、几何约束来保证尺寸精度，不能出现尺寸链偏差。这类结构虽然是实训考核用的练习模型，但所有结构设计逻辑都完全贴合实际工业零件的设计思路，没有冗余的装饰性结构，

　　每一处凸台、凹槽、通孔、圆角都对应明确的功能需求，练习这类模型的建模，本质上是在掌握实际机械零件从功能需求到结构落地的设计流程，理解每一个结构特征存在的工程意义，而不是单纯的软件操作练习。在实际建模过程中，首先需要确定基底的基准平面，以基底底面作为第一安装基准，依次向上构建各个凸台特征，再通过切除命令生成凹槽、通孔、窄槽等结构，最后添加圆角特征，建模顺序如果出错，很容易出现特征参考丢失、尺寸约束混乱的问题，这也是CSWA考核中重点考察的建模逻辑能力，即合理规划特征顺序，保证模型的可编辑性，后续如果需要调整尺寸，只需要修改对应特征的参数，不需要重构整个模型。
