圆周转动转直线往复运动转换机构

　　在轻工包装、纺织送料、小型冲压送料等需要连续回转输入转化为直线往复输出的工位场景中，这类运动转换机构是最基础也最常用的传动单元，不需要复杂的电控逻辑，纯机械结构就能实现稳定的运动形式转换，故障率远低于电控直驱的往复单元，尤其适合高速连续运行的生产工位。很多一线设备调试人员都有体会，纯机械的运动转换机构只要安装间隙调整到位，连续运行几万小时都不会出现动作偏差，这也是这类经典机构至今仍被广泛应用的核心原因。

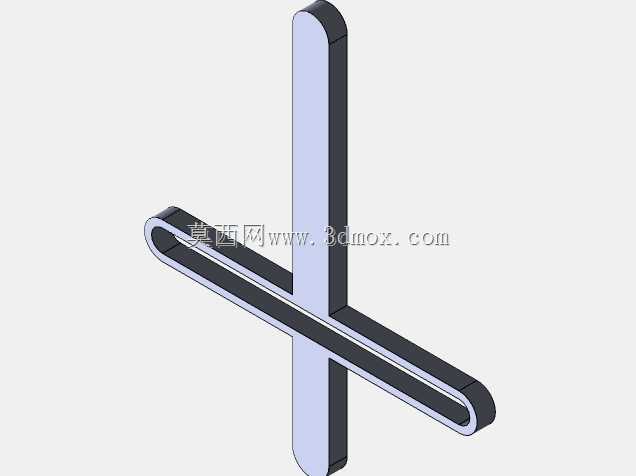

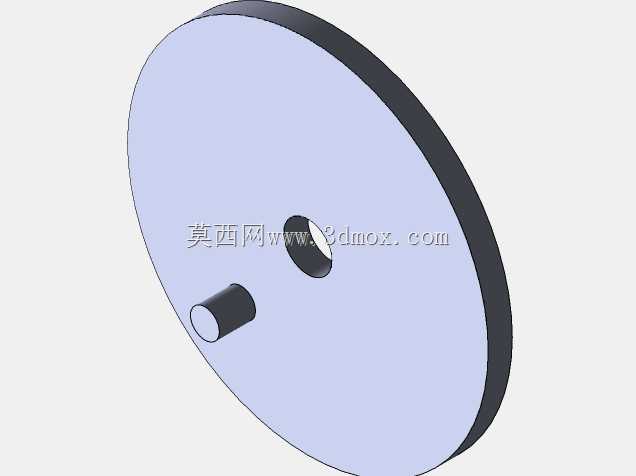

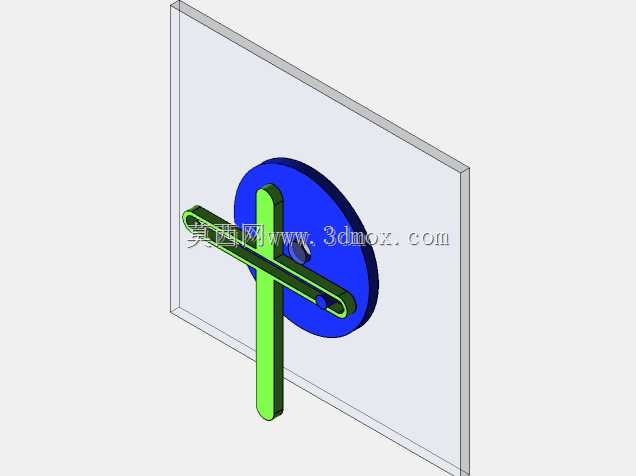

　　从实际功能来看，这套机构核心是通过偏心布置的销柱配合十字交叉的导槽结构，把输入端的连续圆周转动，直接转化为输出端垂直方向的直线往复运动，和传统曲柄滑块机构相比，它省去了连杆铰接的冗余结构，整体厚度更薄，适合安装在设备侧壁、机台内部等安装空间局促的位置，不需要预留连杆摆动的侧向空间。输入端的蓝色圆盘作为主动件，和驱动轴直接键连接，圆盘上偏心固定的圆柱销嵌入绿色十字构件的横向导槽内，当圆盘做整周转动时，圆柱销会在横向导槽内做相对滑动，同时带动绿色构件沿着竖直方向的导向结构做上下往复运动，整个运动过程没有死点，启动时不需要额外的避让结构，不管主动盘停在哪个角度，通电启动后都能顺畅运行，不会出现传统曲柄滑块在上下止点可能出现的卡滞问题。

　　设计这套结构的时候，首先要确认的是往复行程参数，行程长度完全由主动盘上偏心销的回转直径决定，也就是偏心距的两倍，设计时可以根据工位需要的往复行程调整偏心销的安装位置，不需要改动其他构件的尺寸，适配性很强。导向部分的间隙控制是设计重点，绿色十字构件和安装基板上的竖直导向槽之间，要根据运行速度选择合适的配合间隙，低速运行时可以选H7/g6的小间隙配合，减少运动过程中的横向窜动，保证输出端的动作精度；如果是每分钟往复次数超过120次的高速工况，要适当放大间隙，同时在导槽接触面增加自润滑衬套，避免高速滑动下出现发热咬合的问题。

　　安装边界方面，这套机构的主体安装面就是后方的平板基板，基板上预留的主动轴安装孔要和驱动单元的输出轴保持严格同轴，同轴度公差要控制在0.02mm以内，否则高速运行时会产生额外的径向载荷，加速轴承和销柱的磨损。整个机构的侧向突出尺寸很小，除了主动盘的厚度和十字构件的厚度之外，没有额外的外凸结构，安装时只需要在基板背面预留驱动电机或者同步带轮的安装空间即可，不需要在机构正面预留操作维护空间，日常维护只需要定期在导槽和偏心销的接触位置涂抹润滑脂，不需要拆解整个结构。

　　实际应用中，这套机构可以直接在输出端连接推料杆、压头、裁切刀等执行元件，不需要额外添加运动转换附件，很多小型非标设备里，会把这套机构直接集成在机台的立板上，省去了单独安装传动单元的支架，进一步压缩设备的整体体积。和槽轮、凸轮等其他间歇或者往复机构相比，它的加工难度更低，所有构件都是平板类零件，用普通的铣床或者线切割就能完成加工，不需要复杂的曲面加工，零件的替换成本也很低，哪怕是小加工厂也能快速完成备件的加工制作，非常适合低成本自动化设备的搭建。

　　在结构细节上，偏心销和主动盘的连接要采用过盈配合加防转螺钉的固定方式，避免高速运行时偏心销出现松动，导致行程出现偏差；十字构件上的横向导槽两端要设计微小的倒角，避免销柱滑动到端部时出现刚性撞击，降低运行过程中的噪音。如果需要调整往复运动的速度，只需要改变主动盘的转速即可，不需要改动结构本身，往复运动的行程上下限位置完全由偏心距决定，调整偏心销的位置就能精准控制输出端的运动范围，调试过程非常直观，不需要复杂的参数计算，现场调试人员只需要根据实际工位的动作需求，转动偏心销的固定位置就能完成行程调整，大幅缩短设备的调试周期。
