动漫道具拉维锤结构三维造型设计

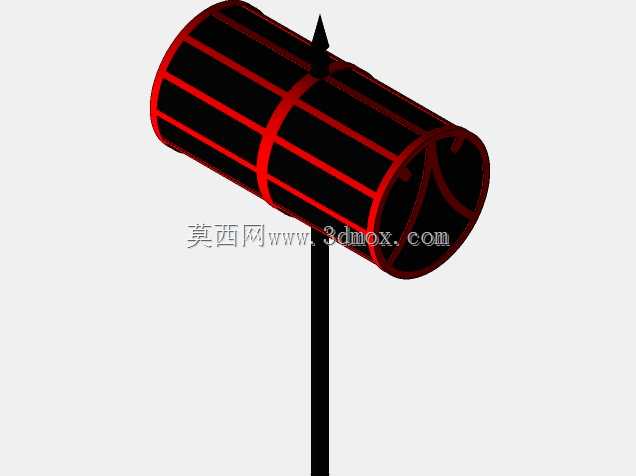

　　这款拉维锤的三维造型设计，最初的需求来自二次元道具复刻与实体化制作场景，在cosplay道具制作、手办周边开发、影视道具预演环节都有实际应用价值。做这类道具的结构设计时，首先要平衡外观还原度与实体制作的可行性，不能只追求视觉效果忽略后续加工、装配甚至手持使用的实际需求。从外形结构来看，主体采用圆柱型锤头设计，外部分布的红色环状与条状结构并非单纯装饰，在实体化制作时可以作为结构加强筋的布置参考，避免空心锤头在使用或搬运过程中出现受压变形的问题。锤头端部的尖刺结构做了圆角过渡处理，既保留了原作的视觉辨识度，也能避免实体制作后尖锐边角带来的安全隐患，同时尖刺与锤头主体的连接位置做了埋入式结构设计，在3D打印或者树脂翻模制作时，

　　能有效降低连接位置断裂的风险。手持握杆与锤头的连接位置，设计时特意加大了接触配合面，没有采用简单的直插式结构，而是在锤头内部预留了方形嵌装槽，握杆顶端做对应的方形凸台，装配时配合粘接或者紧固件连接，能大幅提升连接位置的抗扭转性能，避免挥动时锤头出现松动偏转的问题。设计过程中首先确定的是手持使用的尺寸边界，握杆的直径参考成年人手部握持的舒适尺寸，控制在30mm到35mm区间，整体长度按照手持道具的常规使用需求，总高控制在800mm左右，锤头部分的直径设置为180mm，长度设置为280mm，这个尺寸既保证了视觉上的厚重感，也不会因为尺寸过大导致整体重量超标，长时间手持出现疲累感。锤头内部采用中空结构设计，在对应加强筋的位置预留壁厚，非受力位置可以适当减薄，整体重量控制在1.5kg以内，适配cosplay演出时长时间携带、挥动的使用需求。外表面的条状与环状凸起结构，高度设置为5mm，宽度设置为8mm，这个尺寸在视觉上有足够的层次感，同时在后期做表面涂装处理时，能方便分色遮盖，降低涂装作业的难度。在结构拆分设计上，考虑到不同加工方式的需求，将模型拆分为锤头左半壳、锤头右半壳、尖刺、握杆四个独立部件，拆分位置全部设置在外观的分色线上，装配后不会出现明显的拼接缝，不需要额外做大量的打磨补缝工作。每个拆分部件的连接位置都设计了定位止口，装配时可以快速对齐，不需要反复调整位置，能有效提升实体制作的装配效率。针对不同的制作场景，模型也预留了对应的调整空间，

　　如果是做静态展示手办，可以直接缩小比例打印，不需要调整结构强度；如果是做影视拍摄用的道具，可以在中空部分填充轻质发泡材料，进一步降低重量，同时在锤头外表面做软质包覆处理，避免拍摄过程中出现磕碰损伤；如果是做收藏级的树脂道具，可以在内部预埋金属加强杆，从锤头内部贯穿到握杆底部，大幅提升整体的结构强度，满足长期存放、展示的需求。设计时也考虑了不同加工工艺的适配性，所有的壁厚都保持均匀，没有出现突变的厚壁位置，避免3D打印时出现翘边变形，或者注塑、翻模时出现缩痕问题；所有的边角都做了最小R1的圆角处理，没有零壁厚或者尖锐的几何错误，能直接导入切片软件或者加工编程软件使用，不需要额外做几何修复。锤头表面的纹理结构做了凸起设计，

　　没有采用凹陷纹理，一方面是方便后期涂装时做旧化处理，另一方面在翻模制作时能降低模具脱模的难度，减少模具的损耗。握杆的底部做了平底设计，不需要额外支架就可以竖直放置在平面上，方便展示或者喷涂作业时临时放置。在实际的道具开发流程中，这类三维模型是后续所有制作环节的基础，结构设计的合理性直接决定了后续制作的成本、周期以及成品的耐用度，很多新手做这类道具建模时往往只关注外观的相似度，忽略结构连接、壁厚均匀性、加工工艺适配这些细节，最后制作出来的成品要么容易断裂，要么装配困难，要么表面瑕疵过多需要大量后处理，这款模型在设计阶段就把这些实际生产中会遇到的问题提前规避，不管是个人爱好者做3D打印自制，还是小批量做周边产品生产，都能直接使用，不需要做过多的结构调整。
