动漫风格双手长剑道具三维结构设计

　　本次完成的长剑类道具三维结构，核心面向动漫衍生道具制作、cosplay装备生产、主题展陈装置搭建三类应用场景，在结构设计阶段就兼顾了不同使用场景下的安装适配与功能需求。从实际用途出发，该结构可直接对接3D打印小批量制作、数控雕刻机加工木质/树脂道具、玻璃钢翻模量产等不同加工工艺，无需二次重构模型即可直接导出对应加工路径，适配道具制作行业的常规生产流程。

　　在功能特性设计上，整剑拆分剑身、护手、剑柄、剑首四个独立装配模块，各模块之间采用止口定位加圆柱销连接的结构，既满足后期表面涂装时分件作业的操作空间需求，也能保证装配后整体的结构刚性，避免手持挥舞过程中出现连接松脱的问题。剑身部分做了等比例的厚度渐变处理，从剑脊位置向两侧剑刃逐步减薄，既还原了视觉上的锋利质感，也控制了整剑的整体重量，当采用PLA材料3D打印制作时，整剑重量可控制在800g以内，长时间手持不会产生明显的负重感。护手位置的盾形装饰结构做了内嵌式安装槽，可预留位置粘贴装饰铭牌或者嵌入发光组件，满足不同主题活动的定制化展示需求，同时护手边缘做了R3的圆角过渡处理，避免使用过程中剐蹭衣物或者划伤皮肤，符合道具类产品的安全使用要求。

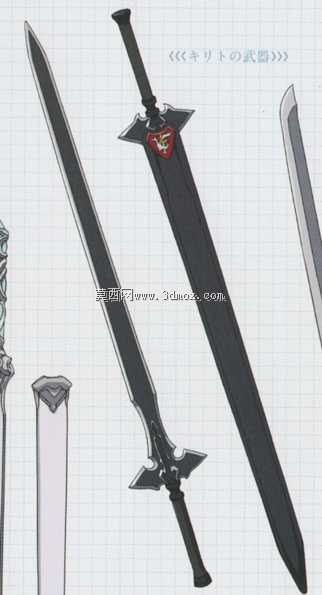

　　设计思路上没有直接照搬平面设定稿的线条，而是先根据人体工程学确定核心尺寸边界：整剑总长度控制在1100mm，其中剑身长度820mm，剑柄长度180mm，护手最大宽度220mm，这个尺寸区间适配多数成年使用者的握持习惯，剑柄的握持直径设置为32mm，贴合普通人手掌合拢后的握持围度，长时间握持不会产生硌手的问题。剑身的截面采用对称菱形结构，剑脊位置厚度8mm，剑刃位置厚度收至1.5mm，既保证了3D打印或者雕刻加工时的结构强度，不会因为薄壁结构出现加工变形，也能在视觉上呈现出长剑的凌厉质感。剑柄表面预留了0.8mm深度的缠绕槽，可直接在槽内缠绕皮革或者防滑织带，不需要后期在成品表面额外做定位处理，降低后续道具制作的工序复杂度。

　　安装边界方面，各模块的连接止口深度设置为15mm，配合直径6mm的圆柱销定位，装配后同轴度公差可控制在0.2mm以内，不会出现剑身与剑柄错位的问题。如果用于展陈场景，可直接在剑首位置预留M6的螺纹安装孔，直接对接展架的固定立杆，不需要额外制作转接夹具；如果用于手持使用场景，剑首位置可加装挂绳孔结构，穿入腕绳防止使用过程中脱手。针对不同加工工艺的适配，模型所有曲面都做了G2连续处理，没有尖锐的碎面或者重叠几何，导入雕刻机编程软件时不会出现路径计算错误，导出STL格式用于3D打印时也不会出现破面、非流形几何等问题，减少模型修复的额外工作量。

　　在细节结构处理上，护手位置的红色装饰件做了独立分件，可单独采用不同颜色的材料加工，不需要后期分色喷涂，降低涂装作业的难度。剑身表面的平面设定稿水印位置在建模时做了平整化处理，整个剑身表面光滑无凹凸，可根据需求做镜面抛光、哑光磨砂或者做旧纹理处理，适配不同的视觉风格要求。剑柄的尾部剑首做了配重腔设计，可根据整剑的实际重量调整腔体内的配重块重量，让整剑的重心落在护手前50mm的位置，手持时的平衡感更好，挥舞动作更容易控制，不会出现头重脚轻的问题。
