汽车产线气动夹紧钳型工装结构

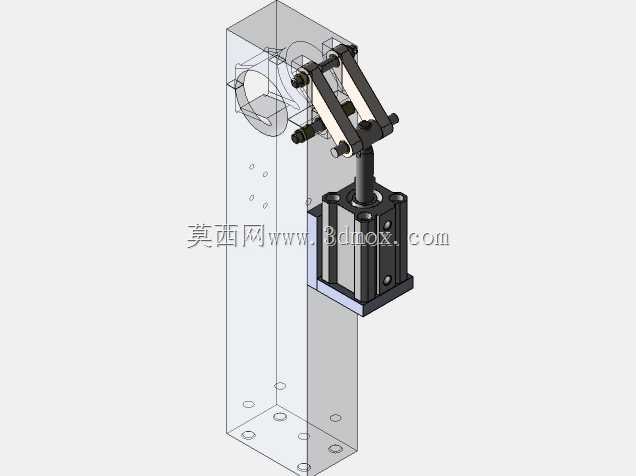

　　这套钳型夹紧结构最初是为汽车焊装、装配工位的工件固定需求开发的原型结构，核心解决汽车白车身零部件、内饰预装组件在工位上的快速定位与夹紧需求，适配汽车厂多品种小批量的柔性生产场景，可直接集成在工位侧装支架上，配合生产线的节拍完成工件的固定动作，避免加工、装配过程中工件移位造成的尺寸偏差。从结构组成来看，整套机构以标准气动气缸作为动力输出端，通过双组平行连杆的力臂放大结构，将气缸的直线往复推力转化为钳口端的夹紧摆动力，相比直接采用气缸直压的结构，这套连杆增力结构可以在同等气缸缸径下输出更大的夹紧力，同时钳口的开合行程可以通过连杆的铰接点位置进行调整，适配不同厚度的被夹持工件。安装侧采用立式长条形安装基板，

　　基板上预先加工了多组阵列排布的安装孔位，孔位间距按照工业铝型材及通用工装安装的标准间距设置，既可以通过螺栓直接固定在工位的型材框架上，也可以配合调整垫片微调安装高度，适配不同高度的工件夹持位置，安装基板的厚度经过受力校核，在满负载夹紧状态下不会出现侧向形变，保证夹紧位置的重复定位精度。设计过程中优先考虑了工位操作的安全性与维护便捷性，连杆铰接位置全部采用带自润滑衬套的铰接销，日常生产中无需频繁加注润滑脂即可保证长时间的摆动顺畅，气缸的选型按照常规工厂0.5-0.7MPa的压缩空气供气压力匹配，无需额外配置增压回路即可满足夹紧力要求，气缸的进出气接口预留了足够的管路安装空间，方便现场接入生产线的气动控制回路，

　　可直接接入工位的PLC控制信号，实现与生产线输送、加工动作的联动，工件到位后自动触发夹紧，作业完成后自动松夹，无需人工手动操作锁紧机构。钳口位置预留了定制压头的安装接口，现场应用时可以根据被夹持工件的外形轮廓更换仿形压头，避免夹伤工件表面，尤其是针对汽车外覆盖件这类对表面质量要求高的工件，可以在压头上粘接聚氨酯缓冲垫，在保证夹紧力足够的同时不会在工件表面留下压痕。整套机构的运动行程经过干涉校核，钳口完全打开时的开口尺寸可以满足常规汽车零部件的上下件空间需求，不会出现工件上下料过程中与钳臂发生碰撞的问题，机构的整体外伸尺寸控制在合理范围内，不会过多占用工位的操作空间，适合在排布紧凑的汽车装配线、焊装线工位上密集布置，

　　多组该钳型机构配合使用可以完成复杂外形工件的多点同步夹紧，保证工件在整个作业周期内的位置稳定性。在结构刚性设计上，所有受力的连杆部件都采用了合理的截面设计，在保证整体重量较轻的前提下，满足夹紧状态下的强度要求，不会因为长期反复的夹紧动作出现连杆变形、铰接点松旷的问题，整套机构的易损件只有铰接处的衬套与气缸密封件，后期维护时可以快速更换，减少生产线的停机维护时间。
