多弯头串联管路流场仿真结构设计

项目分类:通用机械零部件 发布时间:2021-11-08 ID:374572
  • 多弯头串联管路流场仿真结构设计

  在化工流体输送、暖通空调水循环、工业换热介质传输等场景中,多弯头串联的管路结构十分常见,这类管路的设计合理性直接影响介质输送效率、管路压损以及长期运行的冲刷磨损情况。本次设计的多弯头串联管路,针对连续变向的流体传输需求做了结构优化,首先从管路排布来看,采用等径管段搭配90度弯头的串联布局,弯头之间保留了足够的直管段长度,避免相邻弯头的流场扰动互相叠加,减少局部压损的累积。从流场仿真的结果可以看到,弯头内侧的流速变化梯度明显,设计时特意将弯头的弯曲半径设置为管径的1.5倍,这个参数是结合工程实际中常用的流体管路设计规范确定的,既不会因为弯曲半径过小导致弯头处流速骤增、冲刷管壁加剧磨损,也不会因为弯曲半径过大造成管路整体占用空间超标,

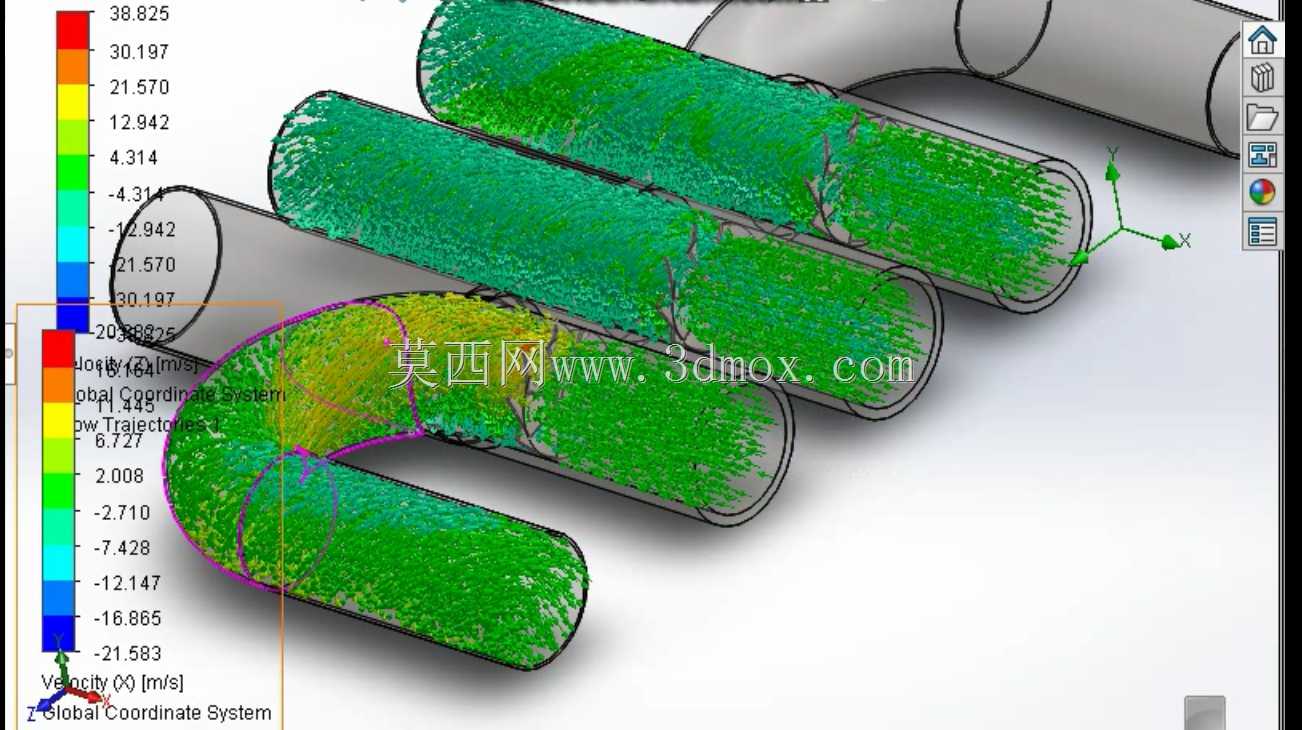

  适配多数工业现场的安装空间边界。在实际使用场景中,这类管路常用来连接不同高度、不同水平位置的设备接口,比如换热机组的介质进出口连接、冷却塔的水循环管路排布,设计时需要提前核算管路的安装边界:直管段的长度可以根据现场实际接驳距离做等比例调整,弯头的朝向可以根据接口位置做旋转适配,但相邻弯头之间的直管段长度不能小于3倍管径,否则会导致流场紊乱,增加泵组的输出负载。从功能特性来看,这套管路结构的内壁做了光滑过渡处理,弯头与直管段的对接处没有台阶突变,避免介质在对接位置形成涡流区,减少杂质沉积的可能;仿真结果中显示的流速分布,绿色区域为流速稳定的主流区,黄色区域为弯头处的流速升高区,蓝色区域为局部低速涡流区,设计时通过调整弯头间距,

  将低速涡流区的范围控制在弯头出口1倍管径长度内,避免涡流延伸到下游直管段造成长期的管壁冲刷。设计思路上,没有采用大弯曲半径的缓弯结构,是考虑到工业现场的安装空间往往十分紧凑,尤其是在设备密集的车间管廊中,过大的弯曲半径会导致管路无法排布,而1.5倍管径的弯头在压损和空间占用之间取得了较好的平衡;同时在管路的固定点设计上,每个弯头的两侧都预留了管卡安装位置,因为弯头处流体对管壁的冲击力更大,加密固定点可以避免管路长期运行出现振动松脱。外形尺寸方面,单段直管的标准长度设置为6倍管径,弯头的中心高为1.5倍管径,整体串联后的管路总长度可以根据实际需求增减直管段,安装时需要注意管路的同轴度,相邻管段对接时的错边量不能超过管壁厚度的10%,

  否则会在对接位置产生额外的流场扰动。另外针对含颗粒的介质输送场景,这套管路的弯头外侧壁厚做了加厚处理,因为仿真结果显示弯头外侧是流速冲刷最明显的区域,加厚处理可以提升管路的耐磨寿命,减少后期的维护更换频率。在实际选型应用中,设计人员可以根据输送介质的流速、粘度参数,调整弯头的弯曲半径和相邻直管段的长度,比如输送高粘度介质时,可以适当加大弯头弯曲半径到2倍管径,降低介质流动阻力;输送含固体颗粒的介质时,除了加厚弯头外侧壁厚,还可以在弯头位置预留吹扫接口,方便定期清理沉积的杂质。整个管路的结构没有采用特殊的异形结构,所有部件都可以采用标准管材和标准弯头拼接,降低加工和采购成本,同时也方便后期的维护更换,不需要定制特殊配件。
