轴流叶轮流体仿真流场轨迹分析结构

　　该结构针对轴流类叶轮的气动性能验证场景搭建，核心围绕叶轮工作状态下的流体流动规律做可视化呈现，可直接服务于通风、送风、流体输送类设备的前期结构校核环节。在实际工程应用中，这类带流场轨迹的仿真结构常出现在通风设备、冷却送风系统、低压流体输送装置的研发阶段，工程师可通过不同颜色标识的流速区间，直观判断叶轮旋转过程中流体的走向、流速分布以及涡流产生的位置，避免实际样机制作完成后出现送风效率不足、流道紊流过大、运行噪音超标的问题。从结构设计逻辑来看，叶轮采用多叶片扭曲构型，叶片的安装角沿叶根到叶顶做连续渐变处理，这种设计是为了匹配不同半径位置的线速度差异，让流体经过叶片做功后能以更均匀的轴向速度流出，减少叶顶位置的流动损失。

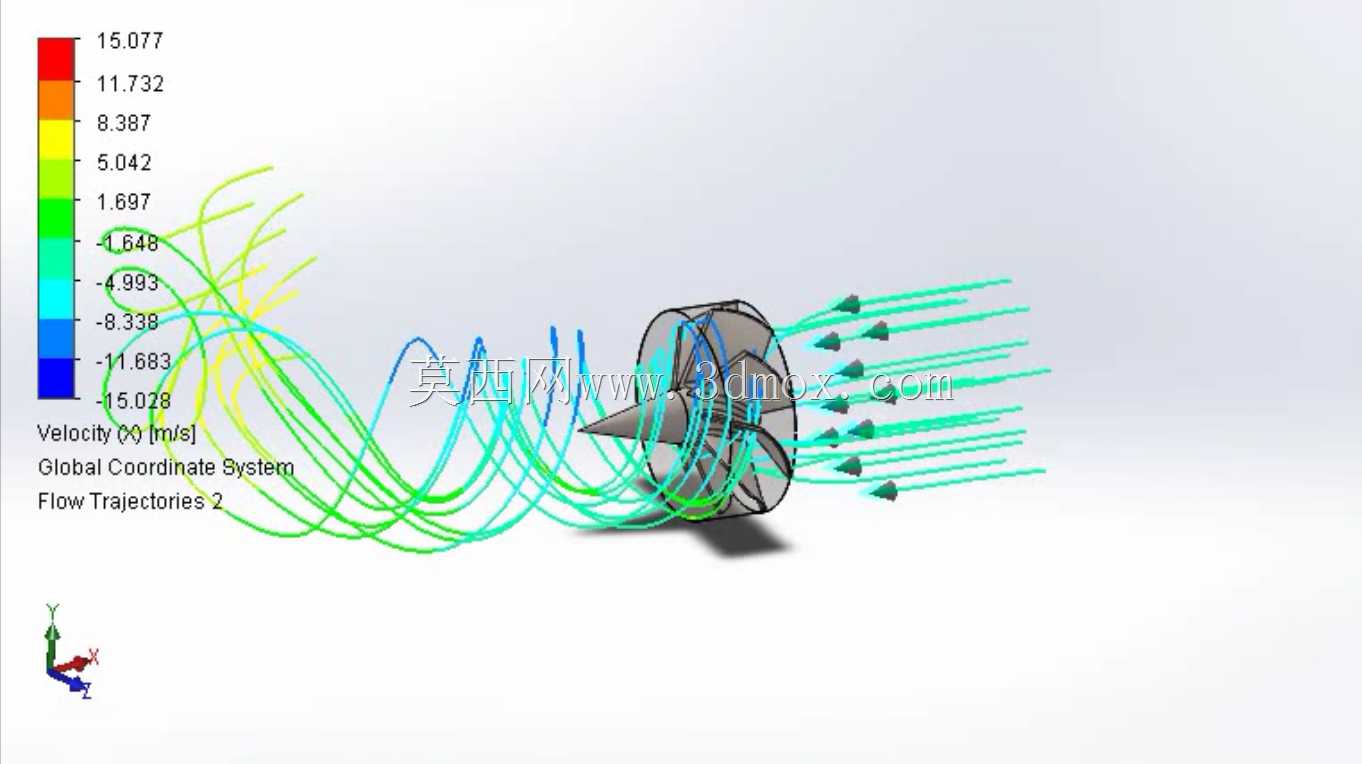

　　图中呈现的彩色流线是流体域内的质点运动轨迹，左侧色标对应不同位置的流体速度，红色区间代表流速最高的区域，主要集中在叶片做功后的出口段以及叶顶间隙附近，蓝绿色区间对应流速较低的入口段与叶片背压面区域，通过流线的弯曲走向可以观察到，流体进入叶轮前存在预旋段，经过叶片导流后逐步转为轴向流动，出口段的流线平行度直接决定了叶轮的工作效率。在安装边界层面，这类叶轮的安装需要匹配对应直径的风筒或者流道壁面，叶顶与壁面的间隙需要控制在合理区间，间隙过大会导致叶顶泄漏流增强，形成图中靠近叶顶位置的紊乱流线，直接降低整机效率，间隙过小则会因为加工装配误差出现叶片刮蹭壁面的风险。从功能特性上看，该仿真结构还原了叶轮在额定工况下的真实流动状态，

　　能清晰捕捉到叶片吸力面与压力面的流速差，这也是叶轮产生压升的核心来源，同时可以观察到叶片根部的低速区，这个区域的存在容易造成流体沉积与能量损失，在后续结构优化中可通过调整叶片根部的型线、优化轮毂比来缩小低速区范围。在实际选型与建模过程中，工程师需要结合目标流量、压损要求确定叶轮的直径、叶片数、转速参数，再通过这类流场仿真结果反复迭代叶片的扭曲角度、翼型截面形状，确保流体在整个流道内的流动尽可能平顺，减少局部涡流造成的能量损耗与气动噪音。不同于单纯的叶轮几何模型，该结构附带了完整的流体域计算结果，能让设计人员跳过重复的前处理设置环节，直接观察不同工况下的流动特征，尤其适合用于教学演示、结构方案比对以及初期设计的性能预判，帮助设计人员快速定位流道内的阻力集中点，针对性调整叶片的进出口安装角，让流体进入叶片时的冲角处于最优区间，避免冲角过大造成的流动分离，提升叶轮在额定工况点的运行效率。
