双齿轮同步夹持式机械卡盘结构

项目分类:通用机械零部件 发布时间:2021-11-08 ID:374578
  • 双齿轮同步夹持式机械卡盘结构

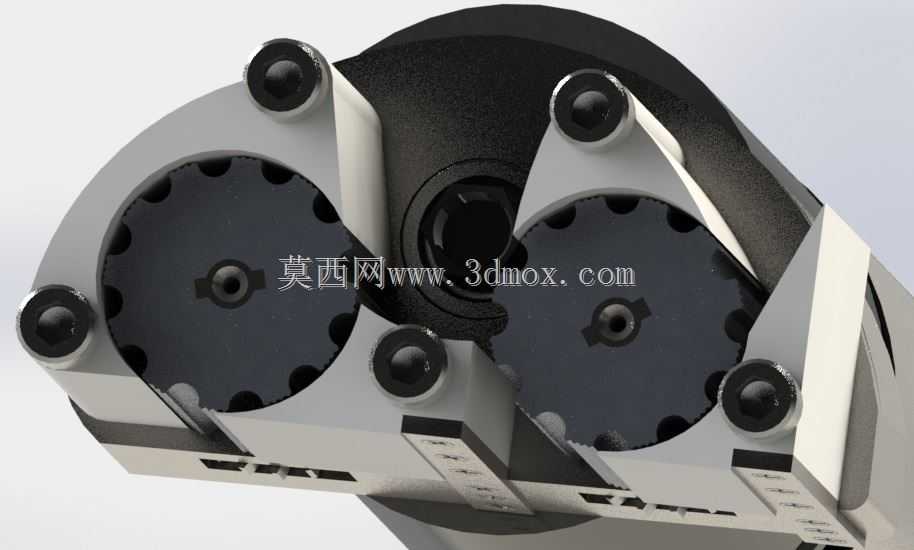

  该结构为机加工场景下配套车床主轴使用的自定心夹持部件,核心采用双外啮合齿轮同步驱动的传动逻辑,区别于传统三爪卡盘的平面螺纹传动,双齿轮对称布置的结构可实现两侧夹爪的完全同步进给,避免传统卡盘长期使用后平面螺纹磨损导致的定心偏移问题,在薄壁环形零件、异形对称结构件的装夹作业中,可有效降低装夹变形量,保证夹持后工件的回转同轴度。从结构布局来看,两个参数完全一致的传动齿轮分别对应驱动一组夹爪组件,齿轮端面上加工有与夹爪配合的驱动销槽,齿轮转动时通过销槽带动夹爪沿基体的直线导轨槽做径向进给,两组齿轮通过中间的驱动输入齿轮啮合联动,当外部扭矩输入至中间驱动轮时,两侧齿轮以相同转速反向转动,带动两侧夹爪同步向中心收拢或向外张开,

  实现对工件的定心夹持。夹爪的安装面设计有可更换的硬质合金压块,压块通过内六角圆柱头螺钉固定在夹爪基体上,针对不同直径、不同材质的被加工工件,可更换对应齿形或接触面形式的压块,无需拆卸整个夹爪组件,适配车削、磨削、齿轮加工等多类机加工序的装夹需求。基体的外侧设计有与车床主轴法兰对接的安装止口,止口的端面跳动与径向跳动公差控制在0.01mm以内,安装时通过圆周均布的螺栓将整个卡盘固定在主轴端面上,可适配多数标准规格的卧式车床、外圆磨床主轴接口,无需额外加工过渡连接盘。夹爪的行程范围覆盖直径20mm至120mm的工件夹持,单爪的最大夹持力可通过输入扭矩调节,当输入扭矩为40N·m时,单爪夹持力可达12kN,可满足常规黑色金属、

  有色金属零件的粗加工、半精加工装夹需求,针对精加工场景可适当降低输入扭矩,避免夹爪压伤工件已加工表面。结构的润滑设计采用在齿轮啮合区、夹爪导轨面预留润滑脂注油孔的方案,日常维护时可直接通过注油孔加注锂基润滑脂,无需拆解整个卡盘结构,降低设备维护的时间成本。齿轮的材质选用20CrMnTi合金结构钢,经渗碳淬火处理后齿面硬度可达HRC58-62,芯部韧性保持在HRC30-35,既保证齿轮传动过程中的齿面耐磨性能,又可承受装夹时的冲击载荷,避免轮齿断裂失效。夹爪基体采用40Cr调质处理,硬度控制在HRC28-32,保证足够的结构刚性,夹持受力时不会产生弯曲变形,夹爪的导轨面与基体导轨槽的配合间隙控制在0.005-0.01mm之间,

  既保证夹爪滑动顺畅无卡滞,又避免间隙过大导致的夹持定心误差。在实际生产应用中,该类卡盘尤其适合对称结构的盘类零件加工,比如齿轮坯、轴承环、法兰盘等零件的装夹,双齿轮同步驱动的结构可保证两侧夹爪的进给量完全一致,装夹后工件的中心与主轴回转中心的重合度误差可控制在0.008mm以内,相比传统三爪卡盘的定心精度提升近40%,同时双点对称夹持的受力方式,可抵消薄壁零件装夹时的径向变形,加工后的零件圆度误差可控制在0.005mm以内,满足精密零件的加工精度要求。结构的整体外形为圆柱形,最大外径160mm,整体厚度85mm,安装时的轴向定位尺寸与标准160规格卡盘完全兼容,用户在替换原有卡盘时无需调整车床的轴向行程参数,可直接替换安装。夹爪的快换结构设计无需额外工具,松开压块的固定螺钉即可更换不同规格的压块,针对异形零件的装夹,还可定制仿形压块,拓展卡盘的装夹适配范围。传动齿轮的啮合侧隙控制在0.02-0.03mm之间,既避免齿轮传动卡滞,又可减小正反转时的回程间隙,保证夹爪进给的位置精度,在重复装夹同一规格工件时,夹持位置的重复定位精度可达0.01mm以内,适配自动化生产线的自动上下料装夹需求,无需每次装夹后重新找正工件位置。
