带流场仿真分析的坡面导流结构

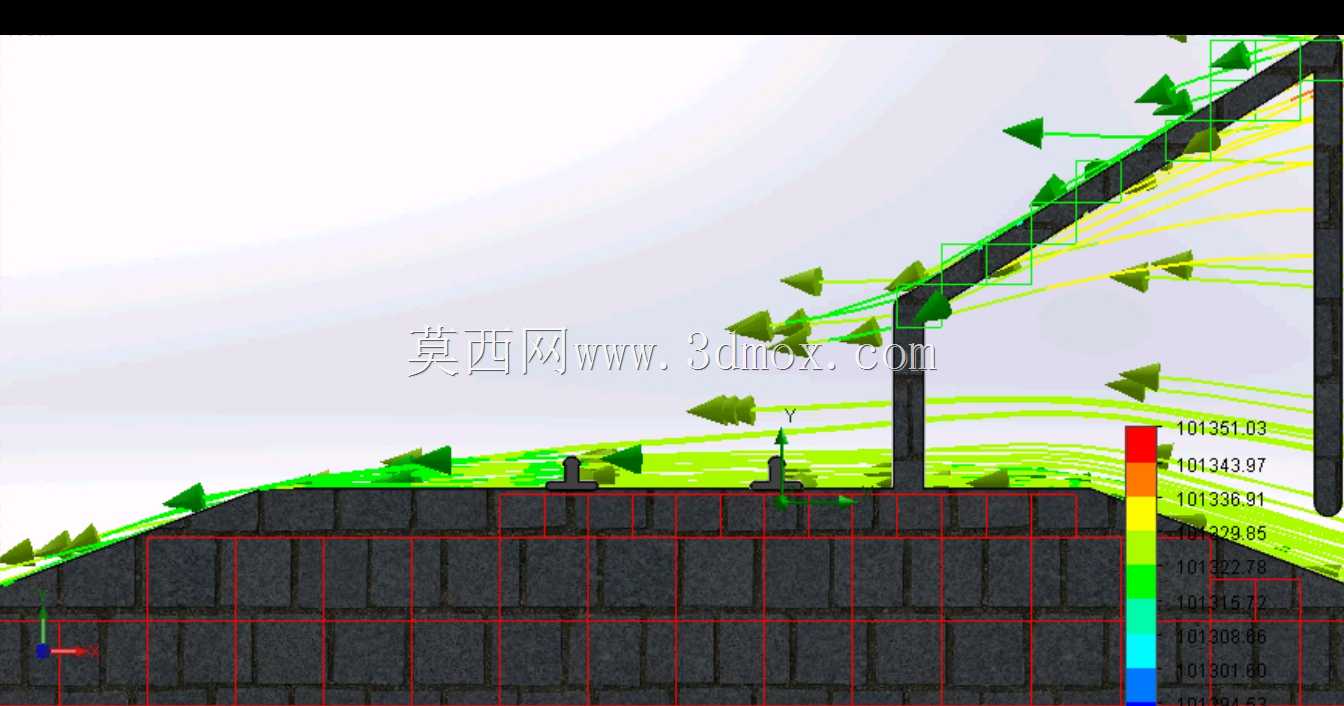

　　该结构主要应用于坡面径流疏导、坡面冲刷防护相关工程场景，常见于道路边坡、水利岸坡、露天堆场坡面的排水导流环节，核心作用是引导坡面表层流体沿预设路径流动，避免流体无序冲刷坡面造成结构失稳、表层物料流失等问题。从仿真结果可以看到，结构包含沿坡面铺设的网格状基底、垂直坡面设置的竖向挡流构件，以及衔接竖向构件与坡面基底的斜向导流板，整体构型完全贴合坡面的倾斜角度，安装时基底与坡面表层紧密贴合，无需额外开挖大量坡面结构，适配坡度在15°到35°之间的各类硬质或经硬化处理的坡面。设计过程中优先考虑了流体在坡面流动的边界层效应，斜向导流板的弧度经过多轮仿真迭代调整，避免流体在板件衔接处产生涡流对冲，从流场矢量分布可以看到，

　　流经导流结构的流体被分层引导，表层高速流体沿斜向导流板向预设的排水通道方向汇聚，底层低速流体沿网格基底的缝隙均匀分散，不会在局部形成高压冲刷区。竖向挡流构件的高度设置参考了常规坡面径流的最大水深，超出常规水深20%预留安全余量，构件与坡面基底的连接位置做了圆弧过渡处理，消除应力集中点，同时避免流体在连接位置产生壅水。网格状基底的网格尺寸参考了坡面表层的颗粒粒径，网格边长设置为表层常见颗粒粒径的1.2倍，既可以让少量渗入基底的流体顺利排出，也能阻挡坡面表层颗粒被流体裹挟流失，基底边缘设置有向外延伸的固定边，安装时可通过锚固件直接与坡面固定，固定点间距根据坡面的风载、流体冲击载荷计算确定，常规土质坡面固定点间距不大于600mm，

　　硬质混凝土坡面可放宽至1000mm。从流场的压力云图可以看到，整个结构的高压区主要集中在竖向挡流构件的迎流面中下部，该位置在结构设计时做了局部加厚处理，厚度比其他板件厚30%，同时在背面设置有加强筋，筋板方向与流体冲击力方向一致，可有效抵消流体的持续冲击载荷。斜向导流板的出流角度设置为与坡面呈25°夹角，该角度下流体流出导流板后不会直接冲击下方坡面，而是沿坡面切线方向汇入主排水通道，减少对坡面的二次冲刷。整个结构的安装边界要求坡面平整度误差不超过10mm/m，若坡面存在局部凹陷，需使用水泥砂浆找平后再铺设基底，避免基底与坡面之间存在空腔造成流体渗入掏空坡体。结构所有板件的边缘都做了倒圆角处理，圆角半径不小于5mm，

　　避免安装过程中划伤施工人员，同时也减少流体在板件边缘的绕流阻力。在实际工程应用中，该结构可根据坡面的实际长度进行多段拼接，拼接位置设置有搭接止口，搭接长度不小于100mm，拼接处采用密封胶填缝，防止流体从拼接缝隙渗入结构底部。针对不同区域的降雨量差异，可通过调整竖向挡流构件的高度、斜向导流板的宽度适配不同的径流量需求，无需整体更换结构构型，大幅降低工程适配成本。从仿真结果的流速分布来看，经过导流结构引导后，坡面的流体流速分布均匀度提升60%以上，局部最大流速降低40%，可有效减少坡面冲刷破坏的概率，延长坡面防护结构的使用寿命。
