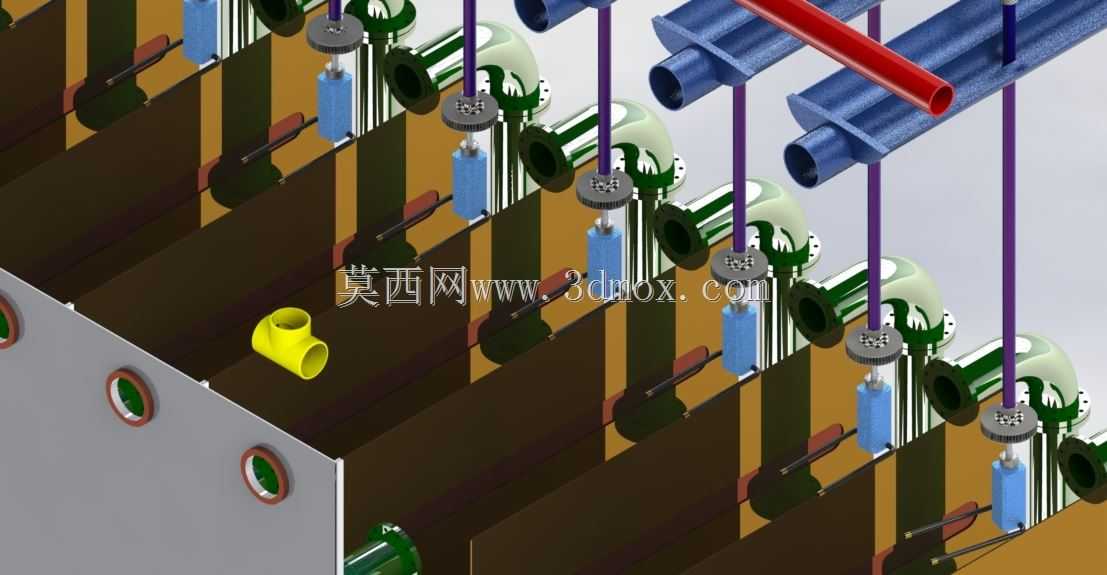

这套阀组结构主要面向工业流体输送系统的集中管控场景,常见于化工制程流体分配、水处理单元管路集成、暖通空调水系统管控这类需要对多路流体进行通断、流量调节的工位,替代传统零散安装的单路阀门,减少管路接头数量,降低现场安装的配管工作量与泄漏风险。从结构排布来看,整体采用成列平行布置的设计逻辑,每一路控制单元都包含垂直布置的执行机构、阀体主体以及侧方的流体进出口,相邻阀组的中心距保持一致,既给后期的执行机构接线、手动操作预留了足够的操作空间,也能让整体管路布局更规整,方便后期运维人员快速识别对应管路。阀体与主管道的连接采用法兰对接形式,侧方的法兰接口直接焊接在主母管上,不需要额外增加过渡短管,能有效缩短阀组整体的安装长度,
适配安装空间受限的管廊、设备夹层等场景。每一路的执行机构采用直立式安装,执行器输出轴与阀杆采用同轴直连结构,相比角行程连接的结构,传动环节更少,阀位控制的精度更高,同时执行器上方预留了手动操作的手轮安装位,在气源或者电源中断的应急工况下,操作人员可以直接通过手轮完成阀门的开关操作,不需要额外拆卸防护部件。主母管采用上下分层的设计,上层为不同管径的流体输送主管,红色小管径管路一般用于控制气路或者旁通回路,蓝色大管径管路为主流体通道,不同管径的管路通过弯头、三通实现连通,所有管路的转弯处都采用标准长半径弯头,降低流体在转弯处的阻力损失,减少管路内部的紊流与冲蚀,延长管路整体的使用寿命。阀组下方的蓝色部件为行程指示与限位结构,
能直观反馈当前阀门的开度位置,运维人员在巡检时不需要打开控制箱,直接通过现场的指示结构就能判断阀门的工作状态,降低巡检的工作量。整体安装边界方面,阀组整体的宽度由列数与单路中心距决定,高度方向从主母管底部到执行器顶部预留了足够的接线空间,安装时只需要将主母管两端与现场管路对接,再完成执行器的接线配管即可完成安装,不需要在现场进行单阀的组对焊接,能大幅缩短现场施工的周期。设计过程中充分考虑了管路的热胀冷缩补偿,相邻阀组之间的连接管路预留了微小的形变余量,避免长期温度变化导致的管路应力集中损坏阀体密封结构。密封结构采用多重密封设计,阀杆部位采用填料密封加O型圈的双重密封形式,能适配不同压力等级的流体输送需求,减少外泄漏的概率。
流体通道内部采用流线型设计,没有明显的直角凸起结构,流体通过时的压损更小,对于含有少量固体颗粒的流体工况,也能减少颗粒在阀腔内部的沉积,降低阀门卡涩的概率。侧方预留的黄色斜口接口为排污或者取样接口,在系统停机维护时,可以通过这个接口排空阀组内部的残留流体,也可以在正常运行时取样检测流体的参数,不需要在主管道上额外开孔安装取样阀,减少主管道的开孔数量,提升主管道的结构强度。
