带手动操作杆法兰式旋塞阀结构设计

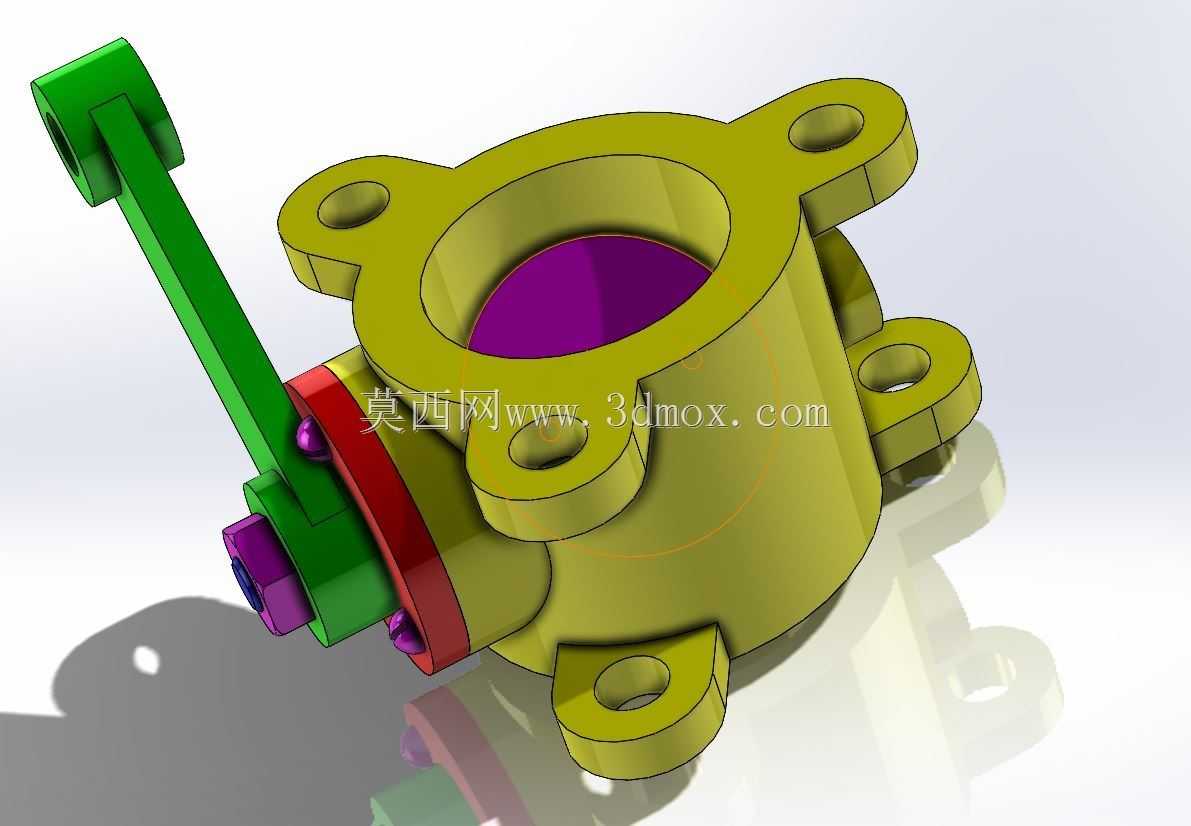

　　这款手动法兰式旋塞阀主要应用在低压工况的流体输送管路上，常见于小型给排水支管、化工取样管路、低压气动控制回路这类需要频繁快速启闭的场景，相比同通径的闸阀，它的启闭行程更短，操作力矩更小，现场巡检人员扳动手柄就能完成通断切换，不需要借助额外的扳手类工具。从结构设计来看，主体采用带四个安装耳的法兰式壳体，四个安装耳沿壳体周向均匀分布，每个耳片上都预制了螺栓过孔，安装时可以直接和管路端的配对法兰穿螺栓紧固，不需要额外做焊接或者螺纹适配，现场拆装维护的效率更高，安装耳的厚度做了加厚处理，能承受螺栓预紧时的压应力，避免长期使用后耳片出现变形开裂的问题。壳体内部的流道为直通式结构，流道内壁做了圆弧过渡处理，能减少流体通过时的局部阻力损失，

　　降低管路输送过程中的压损，对于粘度稍高的流体介质，这种直通流道也不容易出现介质滞留堆积的问题，减少阀腔内部的结垢堵塞概率。启闭件采用锥形塞结构，和壳体内部的密封面做了锥面配合，密封面的接触带宽控制在合理范围，既能保证密封时的比压满足低压工况的密封要求，又不会因为接触面积过大导致操作力矩陡增，手动操作时不会出现扳不动的情况。操作杆和启闭件采用扁方连接结构，这种连接方式没有多余的传动间隙，手柄转动的角度可以直接传递到启闭件上，能精准控制启闭件的转动角度，除了全通全断的工况，也可以在小范围内做节流调节使用，操作杆穿出壳体的位置设置了复合密封结构，内侧用弹性密封件做轴向密封，外侧设置了压盖，通过两个紧固螺栓调整压盖的压紧量，

　　就能补偿密封件长期使用后的磨损量，延长密封件的更换周期，避免阀杆位置出现外泄漏。操作手柄采用加长的杠杆式结构，手柄长度根据操作力矩做了匹配设计，操作人员只需要施加很小的力就能带动阀芯转动，手柄的末端做了防滑的扁头结构，手上沾有油污或者水的时候也不容易打滑，手柄和阀杆的连接位置设置了防松螺母，避免长期操作后手柄出现松动脱落的问题。从安装边界来看，这款阀件的法兰安装孔中心距按照常用低压管路法兰的标准尺寸设计，和同通径的标准法兰具备互换性，不需要重新加工管路端的法兰就能直接替换安装，阀件整体的轴向长度控制得比较紧凑，安装后不会在管路方向占用过多的空间，适合安装在管路布局比较紧凑的设备内部或者管廊夹层位置，

　　操作手柄的转动范围内没有突出的安装耳结构，扳动手柄时不会和周边的管路、支架出现干涉，90度的转动行程就能完成全开到全关的切换，操作时不需要预留过大的手柄活动空间。设计过程中针对阀件的受力做了简化校核，壳体的壁厚按照公称压力1.0MPa的工况做了余量设计，即使管路出现短时的压力波动，壳体也不会出现变形或者破裂的问题，所有外露的金属部件都做了表面防锈处理，适合在潮湿或者有轻度腐蚀的环境下使用，不需要额外做表面防护处理。
