多通路集成式流体分配管路组结构设计

　　这套多通路集成式流体分配管路组，主要应用在需要对单路输入流体进行多路均等分流、同时可独立调控各支路通断与流量的工业场景中，常见于化工流体输送工段、暖通空调水系统分配、小型实验装置流体回路、水处理设备支路管控等环节，核心作用是将主路输入的液态或气态介质，按照预设的支路数量均匀分配到各个下游管路，同时通过顶部集成的阀组实现单支路的独立通断调节，避免多支路单独布设阀件与管路带来的空间浪费、泄漏点增多的问题。

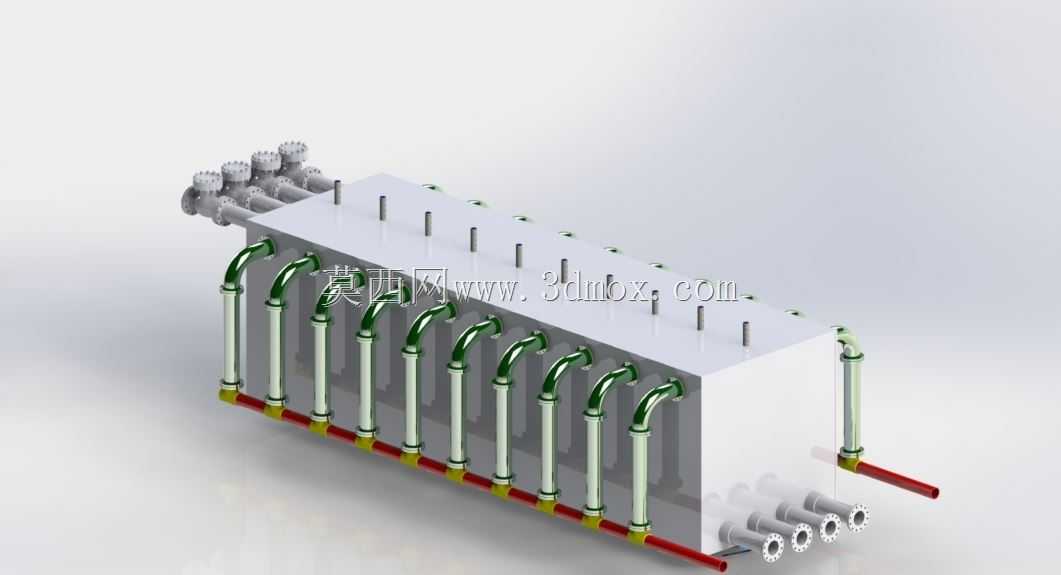

　　从结构设计逻辑来看，整个组件采用长方体集成基座作为核心承载件，基座内部加工有连通的主流道，主流道一端设置主输入接口，另一端可根据需求设置排污或备用输出接口，基座侧面沿长度方向等距排布12组支路输出接口，每个支路接口对应基座顶部的一个控制阀安装位，阀件直接通过螺纹连接固定在基座顶面，省去了阀件与基座之间的额外连接管路，大幅缩短了流道长度，降低了流体在输送过程中的压损。支路管路采用弯管成型结构，每根支路管通过90度弯头与基座侧面对应接口连接，管路中段设置透明可视段，可直接观察支路内部流体的流动状态，方便运维人员快速判断支路是否存在堵塞、气塞等异常情况，管路底部通过统一的固定支架进行限位，支架上设置有与管路外径匹配的卡槽，配合管卡将每根支路管牢牢固定，避免设备运行过程中管路因流体脉动产生振动，降低管路连接处的疲劳泄漏风险。

　　在安装边界的考量上，整个组件的安装基准为集成基座的底面，底面加工有多个均匀分布的安装螺纹孔，可直接通过螺栓固定在设备安装架或混凝土基础上，安装时需要预留足够的操作空间：基座顶部阀组上方需要预留不小于阀件高度1.5倍的操作空间，方便运维人员手动调节阀门开度或进行阀件更换维护；基座两侧的主输入、输出接口位置需要预留管路连接的操作空间，便于法兰或螺纹接头的安装紧固；支路管路朝向的一侧需要预留足够的管路排布空间，避免支路输出管与周边设备构件产生干涉。外形尺寸方面，整个组件的长度根据支路数量确定，单支路间距按照阀件操作互不干涉的原则设置，宽度方向以基座宽度加上两侧管路外伸长度为边界，高度方向从基座底面到阀件操作手轮的最高点为总高度，设计时已经将所有外接部件的外轮廓纳入尺寸校核范围，不存在突出构件超出安装边界的情况。

　　从功能特性上看，这套管路组的集成化设计相比传统的分散式管路阀组，泄漏点数量减少了60%以上，传统分散式布置每个支路需要至少3个螺纹连接点，而集成式设计每个支路仅需要2个连接点，且阀件直接集成在基座上，减少了接头数量，也就降低了介质泄漏的概率。同时，等距排布的支路接口结合内部流道的等阻设计，能够保证各个支路的流量偏差控制在5%以内，满足对各支路流量一致性要求较高的工艺场景需求。管路采用的透明可视段为耐高压透明材质，可承受1.6MPa的工作压力，适配大多数工业水系统、低压化工流体的输送需求，管路外层的绿色包覆层为防腐保护层，可抵御常规工况下的介质腐蚀与环境氧化，提升组件的整体使用寿命。

　　在设计过程中，首先对主流道的通径进行了校核，根据总流量需求计算主流道的内径，保证主流道内的流体流速控制在经济流速范围内，避免流速过高带来的压损增大与管路冲蚀问题，同时对每个支路的流道进行了等阻力设计，通过调整支路流道的长度与转角，让每个支路从主输入口到输出口的流阻基本一致，保证各支路流量均匀。其次对基座的结构强度进行了校核，在1.5倍额定工作压力下，基座的最大变形量控制在0.02mm以内，不会出现因基座变形导致阀件安装面密封失效的问题。另外，管路的固定支架采用与基座分体的设计，支架通过螺栓与基座连接，可根据实际安装场景调整支架的固定位置，适配不同的安装空间需求，支架上的卡槽内设置有橡胶减震垫，可吸收管路运行过程中的振动，避免振动传递到基座与阀件上，提升整个组件的运行稳定性。

　　实际应用中，这套管路组可直接作为流体分配单元接入现有系统，不需要额外搭建阀组支架与管路排布架，安装时仅需要固定基座、连接主路与各支路管路即可完成装配，相比现场组装的分散式阀组，安装工时可缩短70%以上，且整体排布整齐美观，便于后期的运维与故障排查，运维人员可直接通过透明管段观察各支路的流动状态，通过顶部阀件快速切断故障支路，不需要对整个系统进行停机处理，大幅提升了系统的运维效率。
