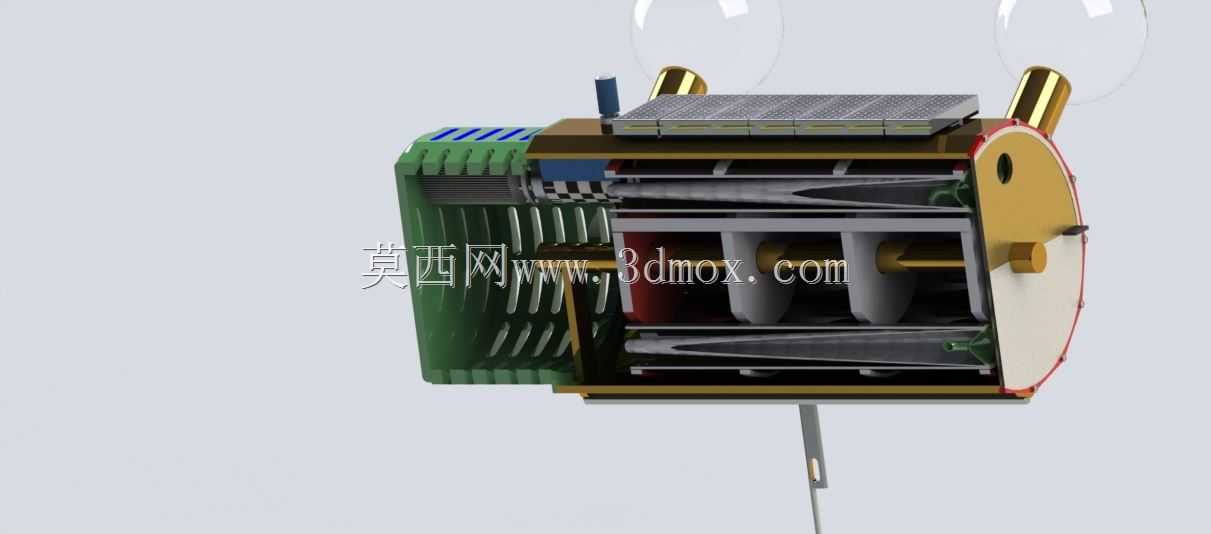

这套仿生扑翼动力结构的设计初衷,是解决微型扑翼飞行器在低雷诺数飞行环境下的动力匹配问题,区别于常规固定翼、多旋翼飞行器的动力输出逻辑,扑翼运动需要将电机的连续旋转运动转化为翼面的高频往复拍动,同时还要兼顾翼面拍动过程中的角度扭转,才能模拟鸟类飞行时的涡升力效应,提升飞行效率。从结构布局来看,整套动力模组采用分层堆叠的设计思路,最上层预留了太阳能薄膜电池的安装位,可在户外飞行场景下补充机载电池的电能消耗,延长续航时长;两侧伸出的金色轴套是翼根的安装接口,接口处设计有扁位定位结构,安装翼面时不需要额外做周向定位,直接锁紧顶丝即可保证翼面初始角度一致,避免两侧翼面拍动相位差带来的飞行偏航问题。核心传动部分采用多级齿轮减速搭配曲柄摇杆机构,
电机输出的高转速经过三级直齿轮减速后,将转速降低到翼面拍动所需的3-8Hz区间,减速后的动力输出到两侧对称布置的曲柄上,曲柄通过连杆连接到翼根摆臂,将旋转运动转化为翼面的上下拍动,同时在翼根转轴处设计有随动的扭转凸轮,当翼面拍动到上下止点位置时,凸轮会推动翼根转轴产生固定角度的扭转,让翼面在拍动过程中保持合适的迎角,减少无用的气动阻力。结构的散热设计也做了针对性优化,动力模组左侧布置了密集的散热鳍片,鳍片与电机外壳、减速箱壳体直接接触,可将电机持续运转产生的热量快速传导到空气中,避免长时间高频拍动下电机过热退磁,影响动力输出稳定性。整套结构的安装边界做了严格的尺寸控制,整体宽度控制在80mm以内,高度不超过45mm,
不含电池的整体重量控制在28g以内,可适配翼展在280-350mm之间的微型仿生扑翼飞行器,安装时仅需要固定底部的两个安装柱即可完成与机身主体的连接,安装柱上设计有2mm的标准安装孔,可直接用M2螺丝锁紧,不需要额外设计转接支架。在实际应用场景中,这套动力结构可直接用于室内侦察微型飞行器、户外仿生扑翼科普教具、小型仿生飞行玩具等产品的核心动力单元,结构上预留了舵机安装位,可拓展尾翼控制功能,实现飞行过程中的转向、升降姿态调整;传动部件之间的配合间隙做了精细化控制,齿轮啮合间隙控制在0.05mm以内,连杆铰接处采用微型轴承做转动支撑,高频往复运动下的传动阻尼极小,可有效降低动力损耗,提升电池能量的利用率。结构的外壳部分采用半包围设计,
既可以保护内部传动结构避免受外界杂物卡滞,又预留了足够的观察与维护空间,调试时可直接观察到齿轮啮合与连杆运动状态,不需要完全拆解外壳即可完成传动间隙的调整与润滑维护。两侧翼根的输出轴采用同轴对称设计,保证两侧翼面的拍动幅度完全一致,拍动角度范围可通过调整曲柄的偏心距进行适配,针对不同翼展、不同翼面载荷的扑翼结构,只需要更换对应偏心距的曲柄,即可调整翼面拍动的最大角度,匹配不同飞行场景下的升力需求,不需要重新设计整套传动结构,具备较强的通用性。
