带齿状切削刃的工业滚筒辊体结构

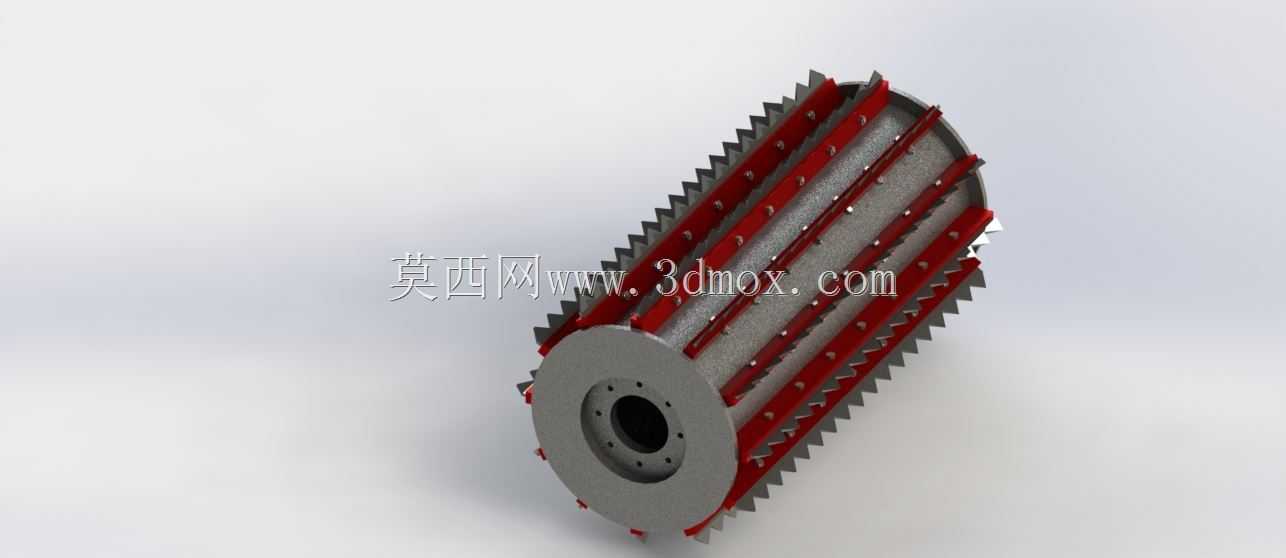

　　该辊体结构常见于连续式物料加工生产线的切削、开松、表层粗化工序，在烟草加工、纺织原料预处理、人造板铺装机、果蔬去皮处理、废旧物料破碎分选等场景中作为核心执行部件使用，工作时通过辊体的定速旋转，让外周均布的齿状刃口持续接触待加工物料，完成对物料的均匀切削、勾拉、分梳作业，相比平面辊或者光面压辊，带齿刃的结构能大幅提升对物料的抓取力，避免物料在辊面打滑，保证加工过程的连续稳定性。从结构设计来看，整个辊体采用同轴装配思路，中心为带安装孔的钢制轮毂，轮毂端面均布的小孔用于和传动轴端的法兰做螺栓锁紧，中心大孔为轴系配合面，加工时需严格控制孔的圆柱度与同轴度，避免辊体高速旋转时出现径向跳动，影响加工精度同时加剧轴承磨损。

　　轮毂向外延伸的支撑筋条沿圆周方向等距分布，筋条上通过沉头螺栓固定长条状的刃条安装座，红色的安装座采用耐磨合金钢材质，每根安装座上沿轴向等距排布多组锯齿状切削刃，刃口的突出高度、齿距参数可根据实际加工的物料特性调整，比如处理纤维类物料时会选用齿距较大、刃口倾角更小的结构，减少纤维缠绕；处理硬质果品类去皮作业时则会选用齿距更密、刃口突出量更小的结构，避免过度切削损伤果肉。设计过程中需重点做动平衡校核，整个辊体的圆周方向质量分布偏差需控制在允许范围内，尤其是刃条安装座的固定螺栓需做防松处理，部分高速运转工况下还会在辊体两端加装平衡配重块，避免长期运转出现振动异响。安装边界方面，该辊体的轴向长度、外径尺寸可适配不同幅宽的加工设备，

　　两端轴颈的尺寸需匹配设备上的带座轴承安装位，安装时需保证辊体与相邻的喂料辊、压料辊的平行度，平行度偏差过大会导致物料加工厚度不均，甚至出现刃条碰撞相邻部件的问题。辊体的刃条采用可拆式设计，当刃口出现磨损后，无需拆卸整个辊体，仅需松开固定螺栓更换对应位置的刃条即可，大幅降低后期维护成本，刃条的安装角度经过反复验证，工作时刃口与物料的接触角度处于最优切削区间，既保证切削效率，又能减少刃口受到的反向冲击力，延长刃条使用寿命。支撑筋条与轮毂之间采用焊接连接后整体去应力处理，避免焊接残余应力导致辊体长期使用后出现变形，刃条安装座的表面做淬火处理，硬度达到HRC55以上，保证在持续切削硬质物料时不会出现过快磨损。在实际生产线布局中，

　　该类辊体通常会成对布置，或者与多孔筛网、输送网带配合使用，切削下来的物料通过辊体下方的筛网完成粒径分级，符合尺寸要求的物料透过筛网进入下一道工序，大尺寸物料则被辊体再次带起进行二次切削，直到达到合格粒径。部分工况下还会在辊体内部通入冷却介质，避免长时间切削摩擦导致辊体温升过高，粘连热敏性物料，比如在塑料薄膜破碎、热熔胶分切场景中，冷却流道的设计能有效保证辊面温度稳定，避免物料熔融粘辊影响加工连续性。
