多组履带式自适应夹持输送机构

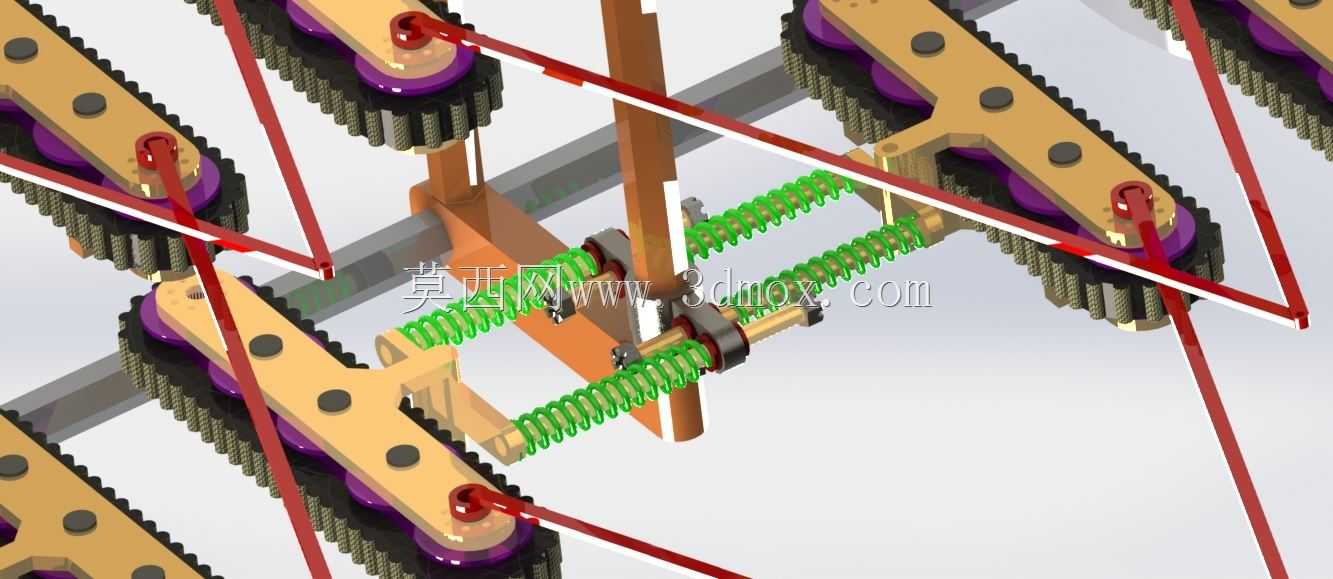

　　这套夹持输送结构主要面向异形截面、易损表面的长条形物料连续输送场景，常见于管材在线切割、果蔬分级分选、薄壁型材移送这类对接触压力敏感的工序段，区别于常规平皮带或单组履带输送，它采用多组对称布置的履带夹持单元，从多个方向贴合物料外轮廓，避免单点压力过大造成物料表面压痕或形变。从结构布局来看，每组履带单元都由独立的同步带轮组驱动，带轮通过深沟球轴承安装在摆臂支架上，摆臂的铰接端固定在主安装立板上，摆臂与主架之间布置了等节距圆柱螺旋压缩弹簧，弹簧的预紧力可通过端部的调节螺母调整，以此适配不同直径、不同截面尺寸的物料，当物料通过夹持段时，摆臂会随物料外轮廓自适应摆动，弹簧持续提供稳定的夹持正压力，

　　既保证履带与物料表面有足够摩擦力实现平稳移送，又不会因压力过大挤伤软质或薄壁物料。传动链路采用同步带跨接各组带轮，保证所有履带单元的线速度完全一致，避免多组履带因速差造成物料表面搓擦损伤，主安装立板采用加厚铝合金板材加工，所有铰接孔的位置度公差控制在0.02mm以内，保证摆臂摆动顺畅无卡滞，履带选用表面带浅齿纹的聚氨酯材质，摩擦系数适中且不会脱落碎屑，适配食品、洁净管材这类对卫生有要求的输送场景。安装边界方面，单组夹持单元的摆臂摆动行程为30mm，适配的物料截面尺寸范围在20mm到80mm之间，整体机构的安装基面预留了标准T型槽安装位，可直接固定在生产线的铝型材机架上，进料端的履带单元做了15度的外撇导向角，

　　方便物料顺利导入夹持间隙，不需要额外设置导向拨叉机构。设计过程中特意规避了刚性夹持的常见问题，没有采用固定式的夹持间隙设计，而是通过弹簧的浮动支撑让整个夹持段具备自适应能力，就算物料存在一定的尺寸公差或直线度误差，也能保证整段输送过程中履带始终与物料表面贴合，不会出现局部打滑、物料歪斜的情况。在负载匹配上，每组弹簧的预紧力调节范围在10N到50N之间，对应的单组履带可提供的最大输送牵引力为20N，四组对称布置的履带单元总牵引力可满足最大5kg/m的长物料水平移送需求，输送速度可通过输入端的驱动电机转速调节，适配不同生产线的节拍要求。结构中所有的转动副都预留了润滑脂注油嘴，日常维护只需要定期补充润滑脂即可，易损件只有履带和弹簧，

　　更换时不需要拆解整个主架结构，只需要松开带轮的顶丝即可完成履带更换，维护成本较低。在实际工况验证中，这种结构可以有效解决薄壁塑料管、带表皮果蔬、软包装长条形产品输送过程中的压损、打滑问题，相比传统的双皮带夹持结构，接触面积提升了60%以上，单位面积的接触压力降低了40%，对于表面易损的物料友好度更高，同时多组履带的环抱式夹持也能避免长物料在输送过程中出现旋转、偏移的问题，保证后续切割、检测、喷码工序的定位精度。
