带式输送传动辊组张紧调节结构

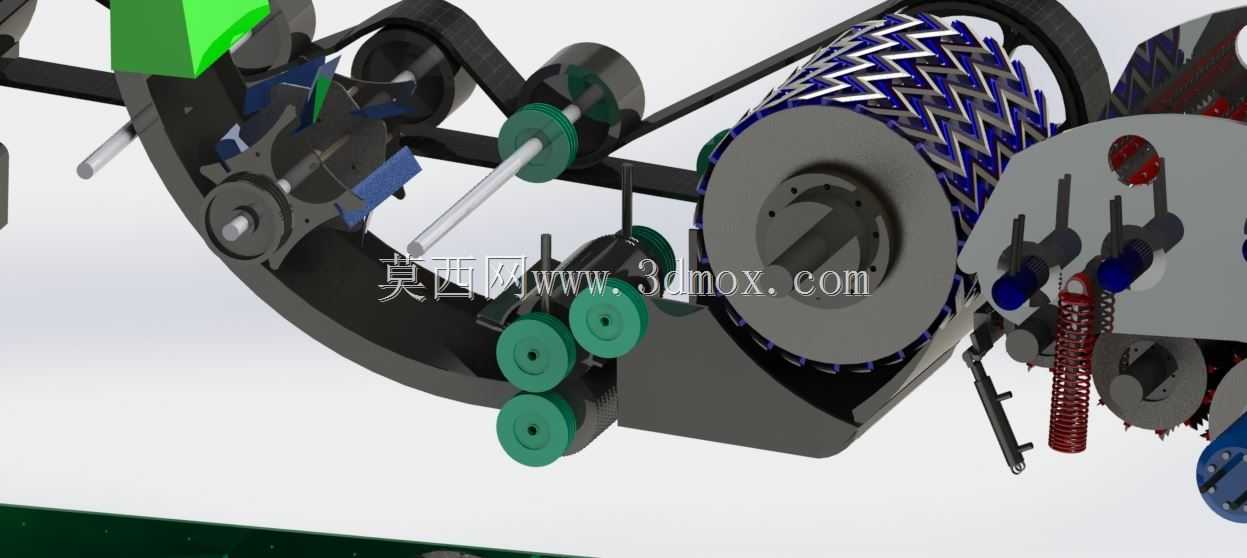

　　这套带式输送的辊组张紧结构，常出现在轻工分拣、散料短距转运的输送线末端，承担皮带张紧力动态补偿、传动扭矩传递的核心作用，区别于常规固定式辊架，这套结构把张紧调节、传动导向、防跑偏限位做了集成化设计，能适配不同张紧力需求的平皮带、人字纹防滑皮带安装。从结构布局来看，主传动辊采用人字形防滑辊面设计，辊面的人字沟槽一方面能增大与皮带内侧的接触摩擦力，避免重载启动时皮带打滑，另一方面沟槽可以容纳皮带运行过程中夹带的细小碎屑，减少碎屑卡滞造成的皮带跳动，主辊两端采用深沟球轴承支撑，轴承座直接集成在侧架的安装槽内，不需要额外加工轴承安装孔，侧架的弧形槽是整个结构的安装核心，弧形槽的曲率中心与从动导向辊的固定转轴同心，张紧滑座可以沿着弧形槽滑动，

　　调整主辊与从动辊的中心距，实现皮带张紧度的调节。多组小直径导向辊呈阶梯状排布在皮带回程段，每根导向辊都配了独立的尼龙衬套，不需要额外加注润滑脂就能长时间运行，导向辊的排布角度刚好贴合皮带回程的自然垂度，避免皮带回程段抖动过大造成的物料撒漏，同时每根导向辊的端部都做了高出辊面2mm的挡边，能对皮带进行横向限位，减少皮带跑偏的概率。张紧力的提供来自侧架旁的圆柱螺旋压缩弹簧，弹簧一端抵在张紧滑座的定位凸台上，另一端抵在侧架的调节螺栓端面上，转动调节螺栓就能改变弹簧的预压缩量，从而调整张紧力的大小，这种弹簧张紧的结构属于浮动式张紧，能在皮带运行过程中自动补偿皮带因温度变化、长期拉伸产生的长度变化，不需要人工频繁调整张紧度。安装边界方面，

　　整套结构的侧架采用6mm厚的冷轧钢板折弯焊接成型，两个侧架之间通过三根横向连接杆固定，连接杆两端采用螺栓锁紧，安装时只需要将侧架的底部安装孔与输送线机架的对应孔位对齐，穿入M12的螺栓锁紧即可，不需要额外做焊接固定，后期维护拆卸也更方便。主传动辊的轴伸端预留了带轮安装位，可以根据电机的安装位置选择安装A型或者B型三角带轮，适配不同功率的驱动电机，轴伸端的键槽采用标准A型平键槽，不需要额外定制加工传动连接件。从设计思路上，这套结构没有采用复杂的蜗轮蜗杆张紧或者丝杠张紧结构，而是用弧形滑槽加弹簧补偿的方案，一方面降低了加工成本，弧形槽只需要在激光切割侧架的时候一次成型，不需要额外的机加工工序，另一方面弹簧浮动的结构抗冲击能力更强，

　　在输送块状物料、有冲击载荷的工况下，张紧结构能有一定的缓冲量，避免刚性张紧造成的辊轴弯曲、皮带撕裂问题。实际使用中，这套辊组结构适配的皮带宽度范围在300mm到500mm之间，主辊直径120mm，导向辊直径40mm，整套结构的总长度控制在680mm以内，安装时需要注意主辊的轴线与输送方向垂直，偏差不能超过0.5mm，否则会造成皮带单侧磨损过快，弹簧的预压缩量初始调整到总压缩量的三分之一即可，后续运行过程中如果出现皮带打滑，可以逐步拧紧调节螺栓，直到皮带在满载启动时不打滑为止，不要过度张紧，否则会加大轴承的径向载荷，缩短轴承和皮带的使用寿命。回程段的多组导向辊之间的间距控制在120mm，刚好能避免10mm以下的散料卡在回程皮带与辊面之间，同时导向辊的安装角度与皮带回程段的夹角保持在15度，能让皮带上粘附的细小物料顺着辊面间隙掉落到接料槽里，减少物料夹带造成的辊面磨损。
