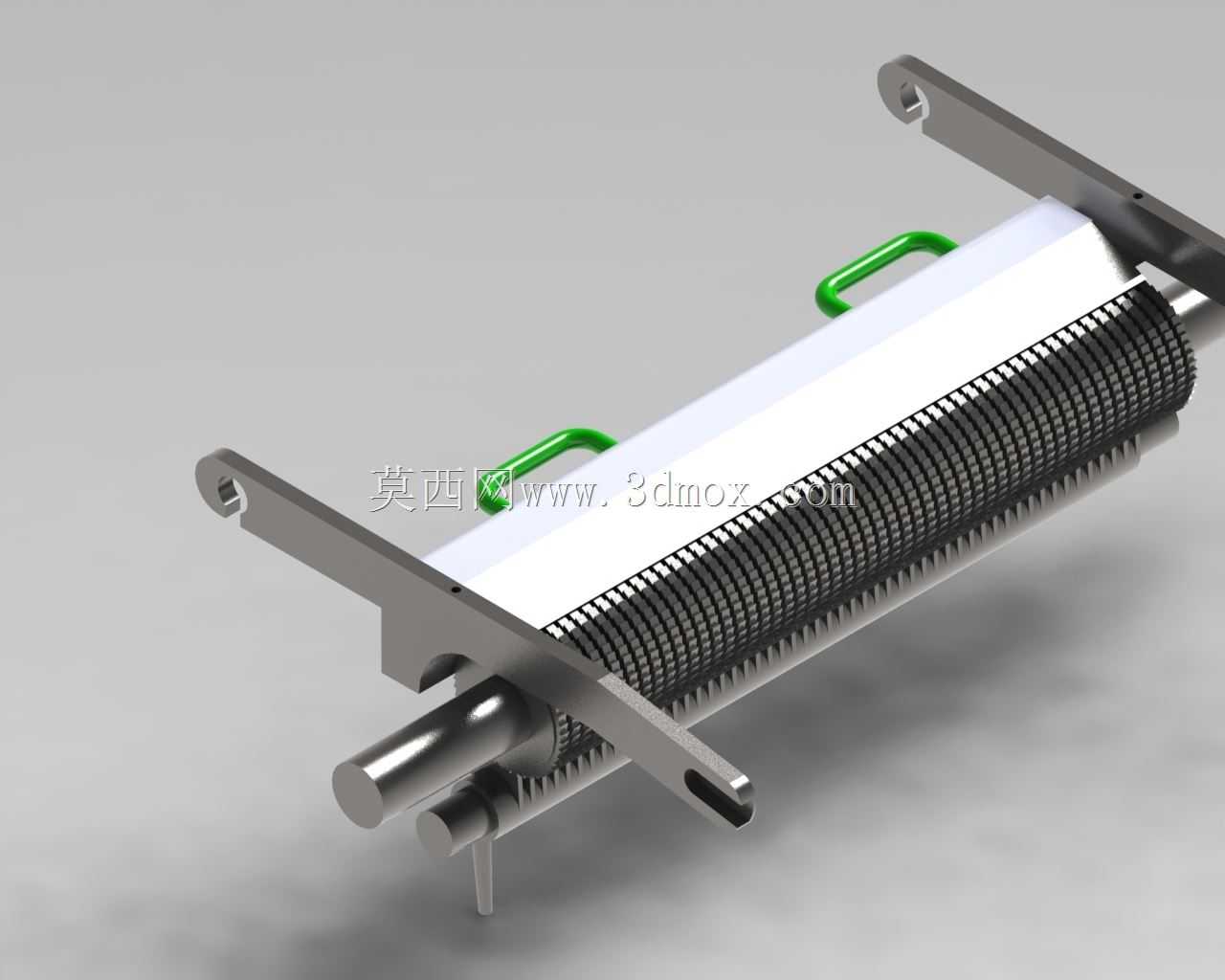

带安装支架的梳齿式辊轴输送组件

　　该组件属于物料输送线的核心接触执行部件，主要应用于轻薄片状物料、薄膜类工件、窄幅条带物料的平稳输送与导向场景，常见于印刷后道整理设备、包装物料分送工位、小型电子元件导料机构中，区别于普通光面输送辊，其表面的密集梳齿结构可在输送过程中对物料形成均匀的点状承托，避免软质薄料在输送中出现褶皱、偏移、打滑问题，同时梳齿间的间隙可适配配套的拨料、检测机构穿过，完成物料的中途分拣、位置检测工序，无需额外预留避让空间。

　　从结构设计逻辑来看，组件采用两端伸出的光轴作为主轴支撑，主轴两端直径做了阶梯收窄处理，可直接嵌入设备侧板的安装孔位，配合轴承座实现无卡滞转动，两端的金属安装支架采用折弯成型工艺，支架上预留的长圆形安装孔可适配不同安装中心距的机架固定需求，安装时可通过调整支架在机架上的固定位置，微调辊轴的水平高度与平行度，补偿机架加工带来的装配误差。辊体表面的梳齿采用等间距排布设计，齿顶做了微小的圆角处理，避免刮伤接触的物料表面，齿间的槽宽与齿高经过匹配计算，既保证足够的承托接触面积，又能在物料经过时让残留的碎屑、粉尘从齿缝自然掉落，避免辊面积垢导致的物料输送平整度下降。

　　组件两侧设置的绿色环形把手并非手持搬运结构，而是作为辊轴拆装时的施力点位，日常维护更换辊轴时，可通过扣住该环形件将辊轴整体从支架中抽出，无需拆卸周边的护板与相邻机构，大幅缩短设备维护的停机时间。辊体与主轴之间采用过盈配合加键连接的方式传递扭矩，避免高速运转时辊体与主轴出现相对滑动，支架与主轴接触的位置镶嵌有自润滑衬套，长期运转无需额外加注润滑脂，可适配无尘车间、食品包装等对油污管控严格的生产场景。

　　在安装边界方面，该组件的整体安装宽度由两端支架的外侧距离决定，安装时需保证相邻输送辊的轴线平行度误差控制在0.1mm以内，否则会出现物料走偏的问题；辊轴的中心高度需与前后衔接的输送面保持齐平，高度差不得超过0.2mm，避免物料经过时出现卡顿。梳齿辊的有效工作宽度略小于两端支架的内侧间距，设计选型时需保证待输送物料的宽度比辊面有效宽度小10-15mm，防止物料边缘卡入支架与辊体的间隙中。主轴的伸出端可直接配套同步带轮、链轮等传动件，传动件的安装位置需贴近支架外侧，减少主轴的悬臂长度，降低运转时的径向跳动量，保证输送速度的稳定性。

　　实际应用中，该组件可单独作为导向辊使用，也可多根平行排布组成整段输送面，当多根组合使用时，相邻辊轴的中心距需根据物料的最小长度确定，保证物料在输送过程中始终有至少三根辊轴同时承托，避免物料下垂卡入辊缝。针对表面摩擦力要求较高的输送场景，还可在梳齿表面包覆薄型防滑涂层，提升与物料之间的摩擦力，适配高速输送工况下的物料牵引需求，整个组件的结构没有冗余设计，所有零件均采用常规机械加工工艺即可生产，制造成本可控，维护更换便捷，可适配多数中小型自动化输送设备的导料、输送工位需求。
