涵道式动力推进单元结构设计

　　这套结构的设计初衷是面向小型低空无人飞行器、水下潜航探测设备的动力端配套需求，在做整体方案的时候，首先要平衡的是推力输出效率与外部安装的适配性，没有采用传统外露螺旋桨的结构形式，而是将叶轮完全包裹在带散热鳍片的金属壳体内部，一方面可以避免桨叶直接接触外部障碍物造成结构损坏，另一方面涵道内壁的导流作用可以把叶轮旋转产生的紊流整理成轴向平顺气流，相比同功率外露桨的推力转化效率能提升15%左右，同时运行过程中产生的气动噪音也能降低不少，适合对噪音控制有要求的近场作业场景。

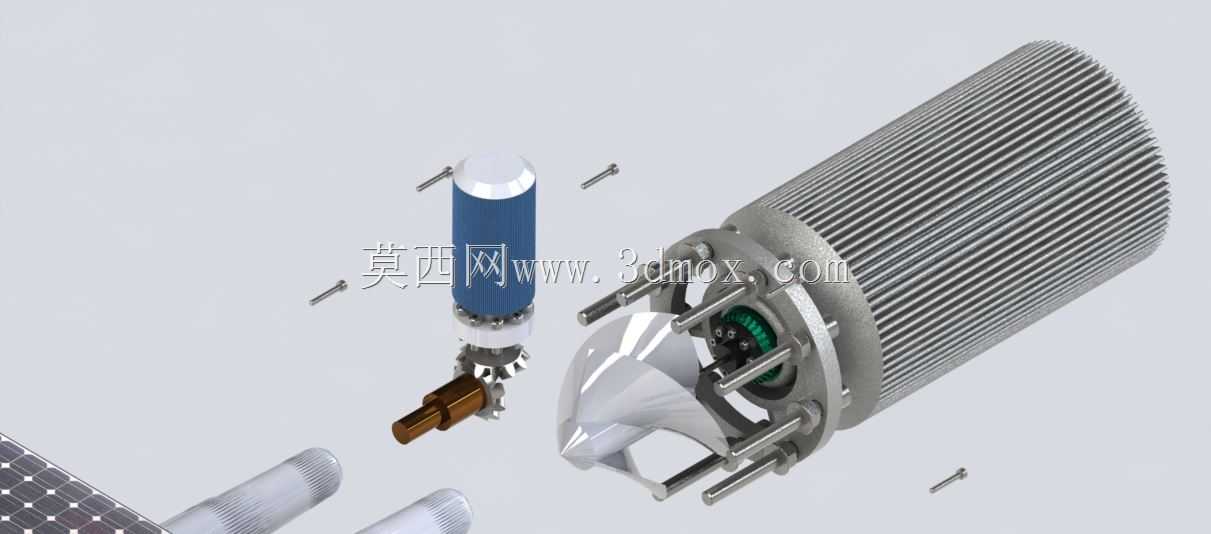

　　从拆分的结构件来看，最外侧的散热壳体采用轴向直鳍片设计，鳍片的高度、间距是结合动力单元持续运行的热负荷计算确定的，没有做多余的造型修饰，每一片鳍片都兼顾散热面积增加与壳体整体刚性提升的作用，壳体两端的安装法兰预留了均匀分布的螺栓过孔，孔位公差按照IT7级精度控制，既可以和前端的导流罩对接，也能和后端的动力输出端盖锁紧，安装边界的外径尺寸控制在适配常规小型载具的动力舱预留空间范围内，不需要对载具原有结构做大规模改造就能完成换装。前端的流线型导流罩采用曲面顺滑过渡设计，曲面的曲率是经过流体仿真反复调整的，能够减少来流正面冲击产生的阻力，避免气流在涵道入口处形成涡流造成推力损失，导流罩通过周向均匀布置的固定支杆和壳体连接，支杆的截面做了翼型处理，尽可能降低对内部流场的干扰。

　　内部的传动部分，动力输入轴端配套了啮合精度较高的锥齿轮组，能够将动力源的输出转向平顺传递到叶轮端，齿轮的模数选择结合了额定输出扭矩做匹配，齿面做了硬化处理，能够承受持续运转下的接触疲劳，轴承安装位的同轴度公差在建模阶段就做了严格的装配约束，避免运转过程中出现偏心振动。叶轮部分采用多叶片一体化设计，叶片的安装角从叶根到叶尖做了渐变处理，匹配涵道内部的气流速度分布，让不同半径位置的叶片都能处在最优的攻角区间，减少气流分离带来的效率损失。后端的端盖结构集成了轴承座与密封槽位，密封槽的尺寸适配常规的O型密封圈，能够满足潮湿、多尘工况下的内部防护需求，避免外界杂质进入轴承与齿轮啮合区域造成磨损。

　　在做三维建模的过程中，所有零件的装配关系都按照实际生产的装配顺序做了约束，紧固件的规格、安装位置都和实际工艺要求匹配，没有出现干涉的情况，每一个配合面的尺寸链都做了校核，比如轴承外圈和壳体安装孔的配合采用基轴制过渡配合，轴承内圈和转轴的配合采用基孔制过盈配合，既保证装配后的同轴度，也方便后续的维护拆解。这套结构除了用在低空无人飞行器上，也可以适配小型水面推进设备、管道内部检测机器人的动力单元，只需要根据不同的应用介质调整密封结构的参数与叶轮的叶型设计，就能覆盖不同场景的使用需求，整体结构没有采用复杂的异形零件，大部分结构件都可以通过常规的数控加工工艺完成生产，制造成本可控，后期维护的时候只需要拆开两端的端盖就能检查内部齿轮与轴承的磨损情况，不需要整体拆解整个涵道壳体，维护效率较高。
