带安装基座的侧通式流体控制阀结构

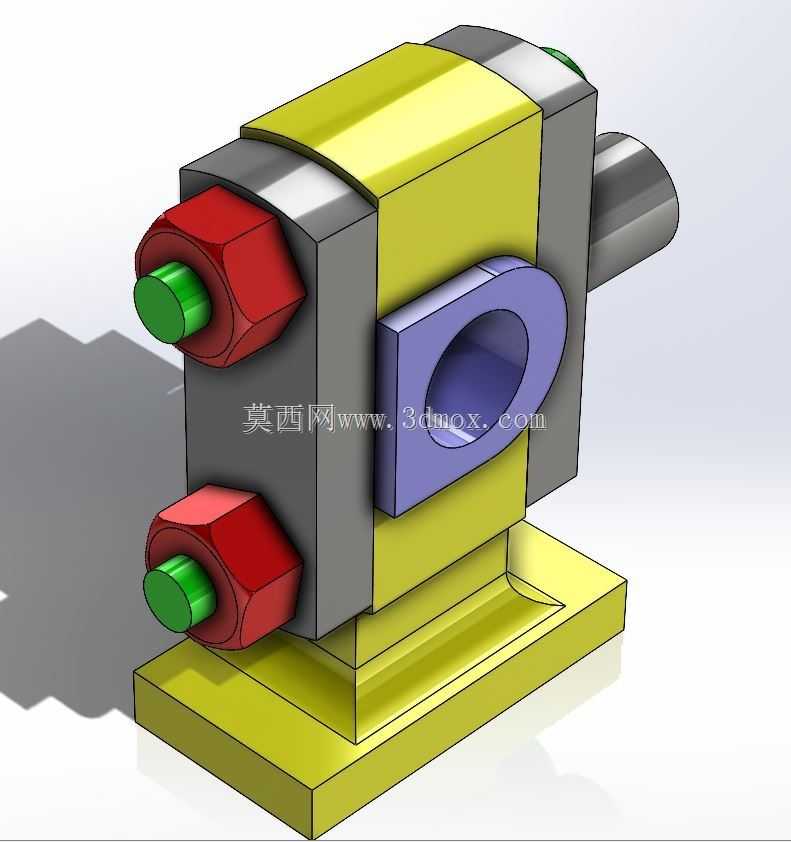

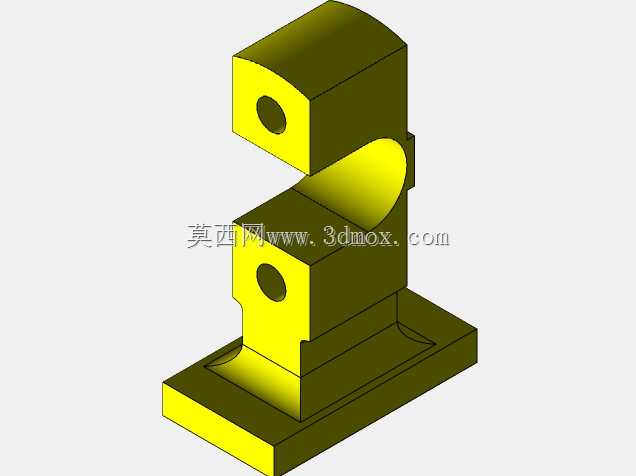

　　这款阀类结构在中小型液压站、润滑系统、小型流体输送回路中应用十分广泛，日常在机床润滑支路、小型工装液压夹紧回路、试验台流体通断控制工位都能见到同结构产品的身影，核心作用是控制管路内流体的通断与流向切换，相比管式连接阀，自带集成安装基座的设计能省去额外的安装支架加工工序，降低现场装配的工作量。从结构功能来看，主体采用块式集成设计，底部的安装基座做了加宽处理，基座底面为全平面加工，安装时可直接贴合设备安装面，通过基座上预留的安装孔完成固定，不需要额外搭配管夹或支架固定阀体，能有效避免管路振动带来的阀体移位问题。阀体侧面设置的圆形通路口为流体进出接口，接口做了沉台设计，可直接对接标准管路接头，接口的同轴度公差控制在0.02mm以内，

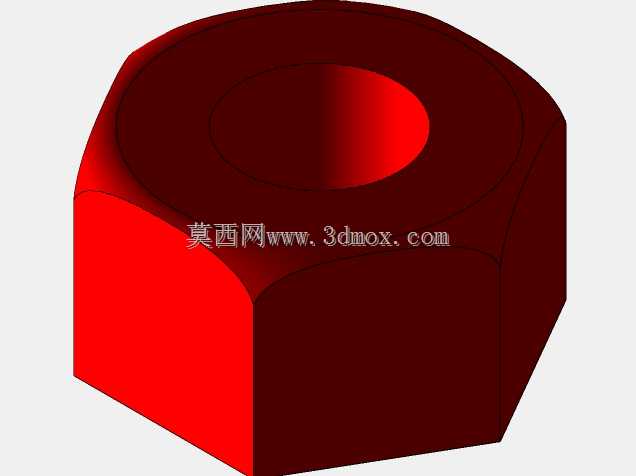

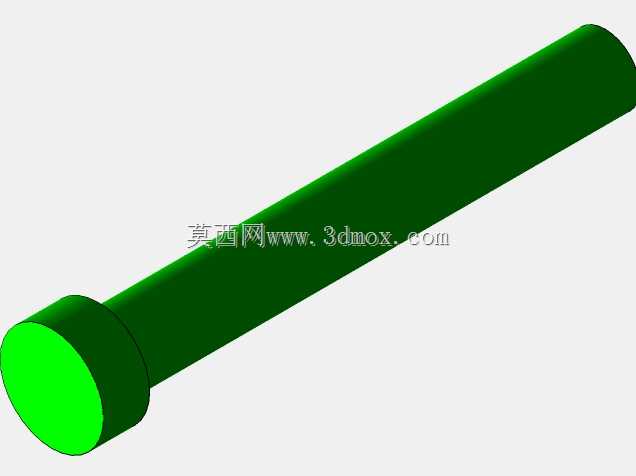

　　能保证接头安装后的密封性能，减少流体渗漏的概率。阀体两端的紧固件采用外六角端头设计，端头做了防滑倒角处理，现场拆装时可直接使用标准开口扳手操作，不需要定制专用工具，紧固件内部的密封顶杆做了圆弧过渡，能在紧固过程中均匀挤压密封件，避免密封件局部受力过大出现提前破损的问题。设计过程中优先考虑了现场维护的便捷性，整体结构没有采用一体化焊接或铸造成型的不可拆结构，所有连接位置都采用可拆卸的紧固件连接，当内部密封件出现老化磨损时，只需要拆下两端的紧固件即可更换内部密封组件，不需要将整个阀体从安装基座上拆下，也不需要断开所有外接管路，能大幅缩短设备维护的停机时间。外形尺寸方面，整体结构紧凑，安装基座的长宽尺寸控制在120mm*80mm以内，

　　阀体总高度（含基座）不超过100mm，侧向伸出的接口长度不超过40mm，安装时需要预留的操作空间较小，即使在设备内部排布密集的阀组安装区也能顺利布置，不会和周边的阀件、管路产生干涉。安装边界上，基座底面的平面度要求为Ra1.6，安装时需要保证安装面的平面度不低于该要求，避免阀体安装后出现受力变形，导致内部阀芯卡滞；两端紧固件的拧紧力矩需要控制在合理区间，力矩过大会导致阀体块变形，内部流道尺寸出现偏差，力矩过小则会导致密封面压合不足，出现流体渗漏的问题。另外，阀体的主体块采用矩形截面设计，相比圆柱形阀体，在集成安装时能更好地贴合相邻阀件，可根据实际回路需求将多个同结构阀件并排安装在同一安装板上，组成集成阀组，减少管路连接的接头数量，

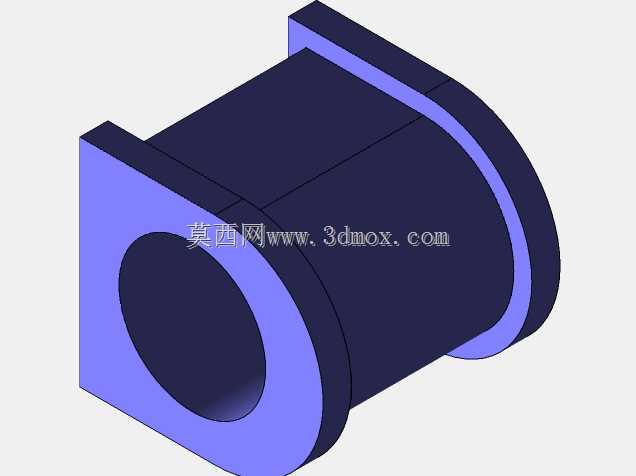

　　降低整个回路的泄漏点。侧向接口的位置设置在阀体中部，和两端紧固件的轴线保持垂直，流体进入阀体后不会直接冲击密封端面，能减少流体对密封件的冲蚀，延长密封件的使用寿命。在实际选型适配时，可根据管路的通径需求更换不同尺寸的侧通接口衬套，不需要改动阀体主体结构，就能适配不同通径的管路，提升了结构的通用化程度，减少了非标设计的重复工作量。
