集成式水力换向控制液压阀组结构

　　在水力输送、液压传动的工业现场，阀组的集成度往往直接决定整套流体控制系统的占地空间、管路损耗与后期维护效率，这款集成式水力换向阀的设计，正是针对中小流量水力工况下多回路换向控制的实际需求展开。从结构布局来看，设计阶段优先考虑了安装空间的紧凑性，将多组换向控制单元集成在统一的锻造阀块基体上，省去了传统分体式阀件之间的过渡管路与连接接头，既减少了管路沿程压力损失，也降低了接头位置渗漏的风险，这类结构在小型水力工作站、机床液压进给系统、农业灌溉支路切换场景中都有很高的适配性。

　　实际工况应用中，这类换向阀的核心作用是根据系统控制信号，切换压力流体的流通路径，从而驱动下游执行元件完成启停、换向、动作切换的操作，比如在水力驱动的工装夹具回路中，可通过该阀组控制压力水的流向，实现夹具的夹紧与松开动作切换；在小型液压设备的进给回路中，也可适配矿物油介质完成油缸的进退方向控制。设计过程中，阀块的内部流道经过了圆滑过渡处理，避免直角流道造成的流体紊流与局部压力损失，同时各个外接接口的位置排布充分考虑了现场配管的操作空间，不同通径的外螺纹接口分布在阀块的下部与侧部，对应不同的压力回路，安装时可根据现场管路走向选择适配的接口朝向，减少管路弯折的应力集中。

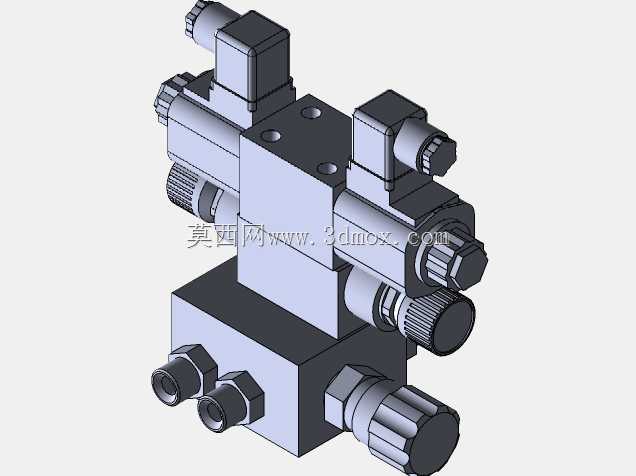

　　从安装边界来看，阀组上部的电磁控制单元采用叠加式安装结构，与下部主阀块通过定位销与紧固螺栓连接，保证阀芯动作的同轴度，同时上部控制元件的外形凸起做了统一的高度对齐处理，避免单个元件突出过多造成安装时与周边设备的干涉，整体安装基面设置在阀块底部，可通过螺栓直接固定在安装面板或阀架上，安装孔位的间距符合常规液压阀组的安装尺寸规范，能够直接适配多数现有设备的安装位，无需额外加工过渡连接板。

　　功能特性上，这款阀组集成了多联换向控制单元，可同时对多条独立流体回路进行方向控制，每个控制单元的阀芯行程经过匹配设计，保证换向过程中流体通断的响应速度平稳，不会出现突然的压力冲击造成下游管路振动，各个控制单元的手动应急调节端分布在阀组的侧方，当电控系统出现故障时，可通过手动操作完成应急换向，避免设备停机造成生产中断。设计阶段还考虑了不同工况的介质兼容性，阀体内腔与阀芯的配合间隙经过精密计算，既保证阀芯动作的灵活性，也能适配清水、低粘度液压油等多种介质的密封要求，减少内泄漏量，提升系统的容积效率。

　　在结构细节处理上，所有外接接口的端面都设计了密封槽，安装时可放置O型密封圈实现端面密封，相比传统的螺纹密封，端面密封的可靠性更高，也更便于后期拆装维护；阀块的外部棱角都做了倒角处理，避免安装过程中锐边划伤操作人员或损坏管路外层防护，各个电磁控制单元的接线端朝向统一排布，方便现场布线时的线路整理，也能避免线路杂乱造成的信号干扰。对于三维建模从业者而言，这类集成阀组的建模过程需要重点关注内部流道与外部接口的位置精度，尤其是各个阀芯安装孔的同轴度、接口螺纹的深度与密封槽的尺寸公差，这些细节直接决定了模型导出工程图后的加工可行性，也能为后续的流体仿真分析提供准确的模型基础，在选型匹配阶段，可根据实际工况的流量需求、压力等级调整对应阀单元的通径参数，在保证阀组整体安装尺寸不变的前提下适配不同的系统参数要求。
