电子锁配套U型安装锁钩结构设计

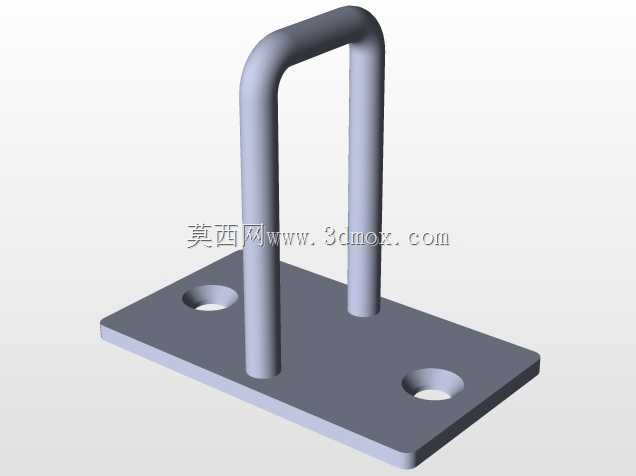

　　在智能门禁、储物柜、工业设备安全联锁的实际应用场景中，锁钩作为电子锁实现锁止动作的核心受力构件，其结构合理性直接决定整套锁具的锁止可靠性与长期使用稳定性。这款U型结构的电子锁钩，采用带安装法兰底座的一体化弯折成型思路，主体受力部分为等直径圆钢弯折而成的U型框，两个竖直臂垂直固定在矩形安装底板上，底板上对称开设两个贯通安装孔，用于通过紧固件将锁钩整体固定在门框、柜体框边等固定侧结构上，与活动侧安装的电子锁锁体配合完成锁闭与解锁动作。

　　从实际使用的受力角度出发，设计时优先考虑锁钩的抗剪切、抗拉脱性能，U型的两个竖直臂作为锁舌插入锁止的受力部位，弯折处做圆弧过渡处理，避免直角弯折带来的应力集中问题，在长期承受锁舌冲击、外力撬动的工况下，圆弧过渡结构能有效分散弯折位置的内应力，降低长期交变载荷下的断裂风险。安装底板采用平板式结构，与安装面完全贴合，两个安装孔的孔位间距经过匹配校核，适配市面主流电子锁体的锁舌对应间距，安装时无需额外扩孔或调整孔位，可直接通过螺栓完成固定，安装面贴合后不会出现翘曲、间隙过大的问题，能避免锁钩受外力时出现底座松动偏移的情况。

　　在设备选型适配层面，这款锁钩的外形边界尺寸经过优化，U型框的内空尺寸匹配对应型号电子锁的锁舌伸缩行程，锁舌伸出时可完全卡入U型框的内空区域，锁止状态下锁舌与锁钩两个竖直臂的接触面积充足，不会出现局部点接触导致的受力变形问题。竖直臂的高度经过测算，既保证锁舌卡入后有足够的啮合深度，防止外力拉扯时脱锁，又不会因为臂高过高导致整体结构占用空间过大，适配厚度在20-50mm范围的柜门、设备舱门安装场景，无论是钢制储物柜、智能快递柜，还是工业设备的安全防护门，都能通过这款锁钩与对应电子锁体配合，实现可靠的锁止功能。

　　从结构设计的细节来看，安装底板的厚度经过受力校核，在承受1000N的横向拉拽力时不会出现明显变形，两个安装孔采用沉孔设计，螺栓拧紧后螺栓头完全沉入沉孔内，不会突出底板表面，保证底板与安装面完全贴合，避免螺栓头干涉导致的安装不牢问题。U型臂与底板的连接位置采用满焊固定工艺，焊接位置做打磨平滑处理，不存在焊接凸起、虚焊的结构缺陷，建模时将焊接位置做一体化融合处理，还原实际加工后的结构形态，方便设计人员在做整套锁具装配校核时，直接调用模型完成干涉检查、装配间隙验证，无需额外对焊接位置做结构修正。

　　在实际安装场景中，这款锁钩通常固定在门框的固定侧边，锁体安装在活动门体对应位置，门体关闭到位后，锁钩的U型臂正好伸入锁体的锁舌对应腔体内，锁舌伸出后卡入U型臂之间的空隙，完成锁止动作；解锁时锁舌缩回，门体即可正常开启。相较于传统的单片式锁钩，U型双受力臂的结构能承受更大的横向冲击力，在遇到暴力撬动、门体受外力冲撞的情况时，两个受力臂同时承受载荷，受力分布更均匀，不会出现单片锁钩容易被撞弯、剪断的问题。同时U型结构的导向性更好，门体关闭时即使存在少量位置偏差，U型臂的圆弧顶端也能引导锁体与锁钩对位，避免出现锁舌卡滞、无法正常锁止的问题。

　　建模过程中对各个结构的尺寸公差做了对应预留，安装孔的孔径略大于标准安装螺栓直径，方便安装时调整少量位置偏差，U型臂的外径尺寸与锁体锁孔的内径保留合理的配合间隙，既不会因为间隙过大导致锁止后旷量明显，也不会因为间隙过小导致锁舌伸缩时出现卡涩。整体结构没有多余的复杂造型，所有加工面均为平面与圆柱面，可通过圆钢弯折、钢板冲孔、焊接固定的常规五金加工工艺完成量产，加工成本可控，适合批量配套电子锁生产使用，也可作为现有锁具损坏后的替换配件，直接对应原安装孔位完成更换，无需对原有门体结构做额外改造。
