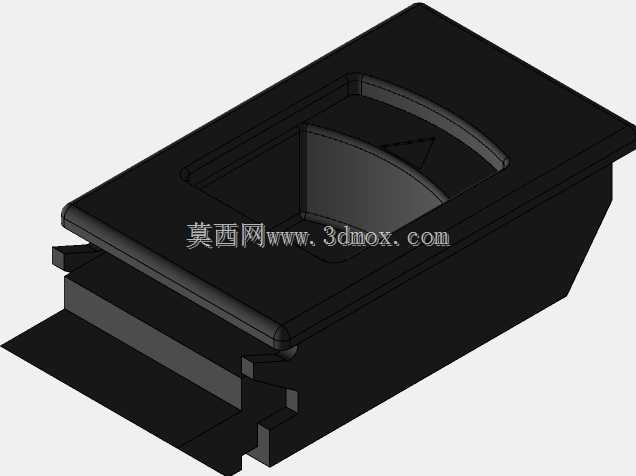

嵌入式暗装扣手式箱柜门锁结构设计

　　这款暗装扣手式锁具主要面向各类工业控制柜、钣金机箱、户外设备箱体、仓储柜类的门板锁闭需求，在实际产线配套中，这类锁具常被用在需要保持门板外表面平整无突出结构的场景，比如自动化生产线旁的电气控制柜、洁净车间内的设备储物柜门、户外通讯机柜的侧门，避免外凸锁具剐蹭过往人员、勾挂管线，同时适配需要频繁开关、无需额外外挂拉手的使用场景。从结构设计逻辑来看，整体采用嵌入式安装思路，锁体主体沉入门板预先开设的安装槽内，仅扣手操作区域与门板表面基本齐平，安装时依靠锁体侧边的弹性卡接结构与门板卡槽配合，不需要额外在门板正面打固定螺丝，既保证了门板外观的整体性，也能减少安装工序，适配1.2mm到2.5mm厚度范围的冷轧钢板门板，

　　安装槽的开孔尺寸做了公差适配设计，常规钣金激光切割的开孔精度即可满足装配要求，不需要二次修磨。锁体的扣手区域做了内凹弧形过渡，操作人员手指伸入后可以自然贴合受力面，开启时不需要额外借助工具，单指即可施力带动锁舌回缩，锁舌采用斜舌结构，关门时可以直接撞击门框实现自动锁闭，不需要额外操作锁具，适配日常需要快速启闭柜门的使用场景，锁舌的伸缩行程做了限位设计，避免过度按压导致内部结构脱位，同时锁舌与锁体的配合间隙控制在0.3mm以内，减少长期使用后的旷量，避免柜门闭合后出现晃动异响。从材质适配的设计考量来看，这款锁的主体结构采用增强尼龙加玻纤的材质方案，表面做哑光磨砂处理，既可以保证足够的结构强度，耐受日常操作的磕碰，

　　也能在常规工业环境下具备耐油污、耐弱酸碱腐蚀的能力，适配车间、户外等多场景的使用需求，锁体内部的弹性部件采用不锈钢材质，避免长期使用出现锈蚀卡滞，在-20℃到60℃的环境温度范围内都可以保持稳定的操作手感，不会因为低温导致塑料件脆裂、高温导致结构变形。在安装边界的设计上，锁体背部的下沉结构做了空间避让，安装后锁体在门板背部的突出高度控制在35mm以内，不会占用柜内过多的布线空间，也不会和柜内安装的导轨、电气元件产生干涉，锁体的安装定位边做了2mm的宽度设计，安装后可以完全遮盖门板开孔的边缘毛刺，不需要额外对开孔边缘做打磨包边处理，降低钣金加工的工序成本。实际使用过程中，这类暗装扣手锁不需要额外搭配外露拉手，

　　把锁具和拉手的功能整合为一体，在一些对外观平整度有要求的设备外门上，既可以实现锁闭防盗的基础功能，也能兼顾开门操作的便利性，相比传统的外凸式转舌锁，不会因为外部碰撞导致锁具断裂、变形，在物流运输过程中也能减少锁具被磕碰损坏的概率，同时整体黑色的外观可以和常见的黑色、灰色机柜门板形成统一的视觉效果，不会因为锁具颜色突兀影响设备整体外观。结构内部的传动部件做了简化设计，没有复杂的齿轮连杆结构，依靠塑料件本身的弹性形变和简单的杠杆结构实现锁舌的伸缩动作，减少了故障点，长期使用不需要额外加注润滑脂，维护成本极低，即使出现损坏，也可以直接从门板正面撬出锁体进行更换，不需要拆开柜门内部结构，后期维护效率很高。在细节设计上，扣手内凹区域的边缘做了R2的圆角过渡，不会在操作时划伤操作人员的手指，锁体和门板接触的位置做了一圈微凸的密封筋，安装后可以和门板表面紧密贴合，减少灰尘、溅水从开孔位置进入柜内的概率，适配IP54左右的柜体防护等级要求，在常规的溅水、多尘环境下可以满足使用需求。
