汽车制动系统用塑料插销结构设计

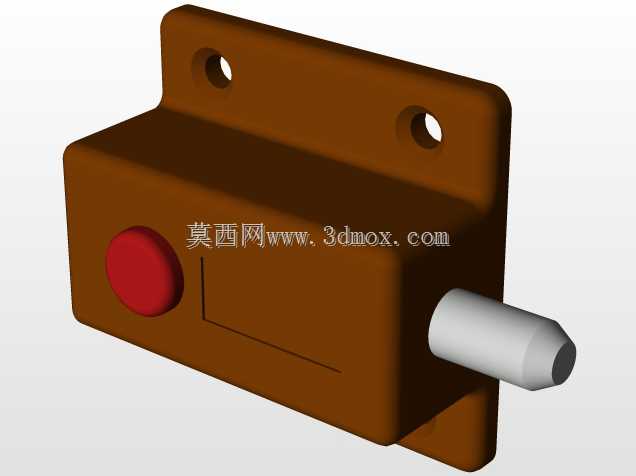

　　在商用车与乘用车的制动系统布局中，这类塑料插销属于防抱死制动回路里的小型定位锁止部件，主要承担线束固定、阀件辅助定位、检修盖板快拆锁止的功能，区别于金属插销的高刚性定位需求，塑料材质的选用本身就是为了适配制动系统周边非核心受力点位的快装需求，避免金属件长期振动产生的锈蚀、异响问题，同时降低整车零部件自重，符合当下乘用车轻量化的设计导向。从实际装车场景来看，这类插销多布置在ABS泵体周边的线束固定支架、制动管路护板的连接点位，日常车辆行驶过程中，制动系统会持续承受路面传导的高频振动，以及制动过程中产生的温度交变，插销需要在-40℃到120℃的工作温度区间内保持稳定的锁止力，不会因为温度变化出现脆断或者松脱，同时在车辆维保过程中，能够通过端部的红色按钮实现快速解锁，无需额外工具即可完成护板拆卸、线束调整的操作，大幅提升售后维保的效率。从结构设计逻辑来看，整个部件采用一体化注塑成型的主体结构，背部的安装法兰设置了两个同轴安装孔，孔位间距按照整车线束支架的通用安装孔距设计，能够直接适配现有车型的安装点位，不需要额外改动支架结构，安装时仅需通过两个自攻螺丝或者塑料卡扣即可将插销主体固定在支架或者车身钣金上，安装法兰与主体壳体之间做了直角加强筋过渡，避免长期振动下法兰与主体连接处出现开裂。主体壳体侧面设置的红色按压按钮是整个插销的解锁触发件，按钮采用与主体不同硬度的塑料材质，表面做了微凸的磨砂纹理，方便维保人员按压操作，按压行程控制在5mm左右，

　　既不会因为误触导致插销松脱，也不会因为按压力度过大增加操作难度。前端伸出的金属插销杆是核心的锁止执行部件，杆部做了阶梯轴设计，最前端的导向锥段长度为3mm，锥角15度，能够在插合过程中自动对准被连接件的插孔，即使存在1mm以内的安装错位也能顺利插入，插销杆的锁止段做了环形卡槽，与壳体内部的弹性卡扣配合，当插销插入到位后，卡扣自动卡入卡槽实现锁止，此时即使承受150N的轴向拉力也不会出现松脱，完全满足制动系统周边部件的固定需求。从安装边界尺寸来看，整个插销主体的长宽高尺寸控制在60mm40mm35mm以内，安装法兰的厚度为4mm，两个安装孔的直径为5.2mm，适配M5规格的安装螺丝，插销杆的最大伸出长度为18mm，

　　缩回状态下前端与壳体端面齐平，不会额外占用安装空间，能够在制动系统周边狭窄的布置空间内完成安装，不会与周边的制动管路、线束产生运动干涉。设计过程中特意将塑料主体的壁厚控制在2.5mm，既保证了注塑成型时的熔体流动性，避免出现缩痕、缺胶等成型缺陷，也能保证壳体的结构强度，在承受1m高度的自由跌落冲击时不会出现壳体碎裂的问题。内部的弹性卡扣采用一体化注塑的悬臂梁结构，悬臂长度8mm，厚度1.2mm，卡扣的卡接面做了30度的导向斜面，解锁时按压红色按钮会推动悬臂梁产生弹性变形，带动卡扣脱离插销杆的环形卡槽，此时插销杆可以在内部复位弹簧的作用下自动弹出，实现解锁动作，整个解锁过程的按压力控制在20N到30N之间，符合人工操作的施力习惯，

　　不会出现按不动或者过于灵敏的问题。不同于常规的全金属插销，这款塑料插销的金属杆与塑料壳体之间做了间隙配合，间隙值控制在0.1mm到0.15mm之间，既保证插销杆能够顺畅滑动，也不会因为间隙过大产生晃动异响，插销杆表面做了镀锌钝化处理，避免长期使用过程中出现锈蚀，保证滑动顺畅性。在实际的整车耐久测试场景下，这类插销需要完成1000次以上的插拔循环测试，锁止力衰减不能超过初始值的10%，同时在持续振动测试台上完成200小时的随机振动测试，不能出现松脱、断裂、功能失效的问题，完全满足整车全生命周期的使用需求。很多结构设计人员在做这类小型锁止部件的时候，容易忽略安装边界的干涉问题，这款插销在设计时特意将所有的棱角都做了R1以上的圆角处理，既避免注塑过程中的应力集中，也防止安装过程中棱角划伤操作人员或者割破周边的线束护套，主体壳体表面做了细微的晒纹处理，减少注塑过程中表面缩痕的可见度，同时提升部件的外观质感。插销的内部弹簧采用不锈钢材质，弹簧刚度经过反复调校，既能够保证插销杆弹出时的顺畅性，也不会因为弹簧力过大导致解锁时插销杆飞出，弹簧的两端都做了磨平处理，避免弹簧工作过程中出现偏磨，延长部件的使用寿命。
