方形带安装法兰电磁式扬声器结构设计

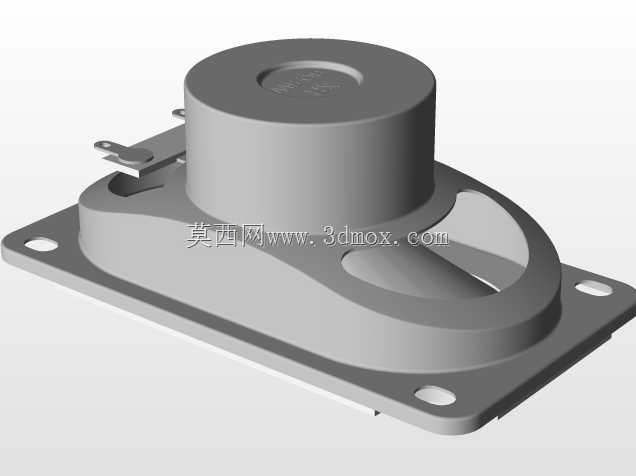

　　这款扬声器的结构设计完全围绕嵌入式安装场景展开，日常在工控设备内置报警单元、小型消费类电子产品外放模块、公共广播终端的内嵌发声单元里都能见到这类结构的身影，它的核心作用是将输入的交变音频电信号通过电磁感应转换为对应频率的机械振动，推动周边空气产生声波完成电声转换，不需要额外搭配复杂的安装支架就能直接固定在设备壳体的预设开孔位上。从结构细节来看，主体采用上方圆柱形磁路腔体搭配下方方形安装法兰的布局，圆柱形腔体内部集成了磁钢、音圈、振动膜片等核心换能组件，腔体的外径尺寸经过匹配，刚好能嵌入设备壳体预先开好的圆形安装孔内，不会和孔壁产生多余的干涉；下方的方形法兰四个角位都预留了沉头安装孔，安装时只需要将法兰面贴紧设备壳体内侧的安装面，

　　用对应规格的自攻螺丝或者机牙螺丝穿过四个角的孔位锁紧，就能完成整个扬声器的固定，沉头孔的设计可以让螺丝头部完全没入法兰平面，不会突出表面影响壳体的装配贴合度，也不会在后续设备组装时和其他内部组件产生刮碰。法兰侧边还延伸出了两个带焊盘的接线引脚，引脚的位置避开了安装孔的锁紧受力区域，接线时不需要额外弯折引脚就能直接焊接导线，引脚的金属基材有足够的厚度，焊接时不会因为高温出现形变，也能承受日常设备振动带来的拉扯力，避免出现接线松脱导致的发声故障。磁路腔体和安装法兰之间采用了一体化的过渡曲面设计，没有尖锐的直角棱边，一方面可以降低注塑或者压铸生产时的应力集中问题，减少成型后部件出现形变开裂的概率，

　　另一方面曲面过渡结构可以在振动传递过程中减少不必要的结构谐振，避免多余的杂音影响发声效果。法兰面上的镂空区域并非减重设计，而是对应振动膜片的背部出声通道，这些镂空区域的形状和尺寸经过匹配，既不会因为开孔过大降低法兰的整体结构强度，导致锁紧安装时法兰出现翘曲，也不会因为开孔过小阻碍背部空气流动，影响低频段的发声效果。在实际选型适配时，首先要确认圆柱形腔体的外径和设备壳体的安装开孔直径匹配，预留0.1到0.2毫米的装配间隙方便安装对位，同时要确认方形法兰的整体边长尺寸小于设备内部预留的安装空间，避免法兰和壳体内侧的加强筋、其他电子元器件产生位置干涉；四个安装孔的中心距要和壳体上预设的螺柱位置完全对齐，孔位的公差控制在±0.

　　05毫米范围内，避免出现螺丝无法对位锁紧的问题。接线引脚的伸出长度也要匹配内部走线的空间，过长的引脚容易在设备组装时被其他部件挤压弯折造成短路，过短则会给焊接操作带来不便。这款结构的扬声器没有设计额外的防护网罩，适合安装在设备壳体内部，依靠设备自身的外壳对振动膜片形成防护，避免外界的灰尘、水渍直接接触膜片造成损坏，也能防止组装过程中异物戳破膜片导致发声失效。磁路腔体的顶部做了轻微的凹陷标识，用来标注产品的极性或者生产批次信息，不会额外增加腔体的整体高度，能最大化压缩安装所需的竖向空间，适配内部空间紧凑的小型设备。在建模过程中，所有的安装配合面都做了拔模角度处理，符合注塑成型的工艺要求，壁厚保持均匀一致，避免出现壁厚差异过大导致的缩痕、气泡等成型缺陷，各个过渡圆角的尺寸也符合加工工艺要求，不会出现刀具无法加工的死角。
