自助设备侧装式硬币识别投币结构

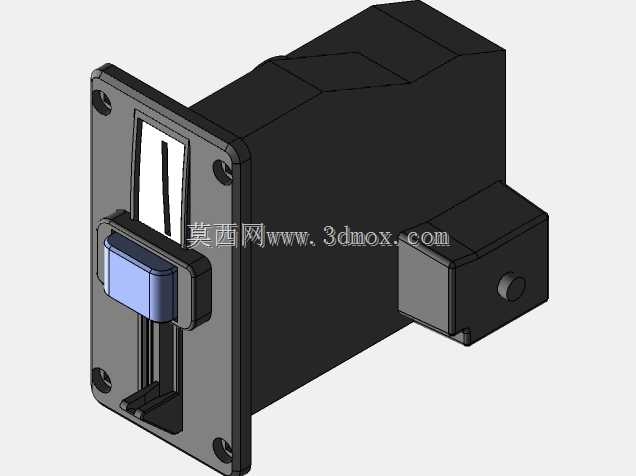

　　日常接触的自助售货机、儿童游艺机、自助缴费终端这类需要接收硬币支付的设备里，投币识别模块是直接决定支付环节可靠性的核心部件，本次呈现的这款投币识别结构，是目前商用自助设备里应用占比较高的侧装式硬币处理单元，和传统顶部投币的结构不同，它采用面板前置、主体后置嵌入式的安装逻辑，能适配更多设备内部空间局促的安装场景。

　　从实际使用场景来看，这类硬币器主要承担硬币接收、真伪识别、合规硬币导流、异常硬币退币的核心功能，用户从面板处的投币缝投入硬币后，结构内部的识别通道会先通过物理尺寸卡位、材质感应的组合方式完成硬币校验，不符合尺寸、材质要求的假币或者异形异物，会直接通过退币通道滑回退币口，符合要求的硬币则会被导入设备内部的硬币钱箱，同时给设备主控系统发送对应面值的触发信号，完成支付流程的触发。

　　设计层面上，这款结构首先考虑了安装的适配性，前置安装面板预留了四个对称的安装孔位，孔位间距匹配行业通用的安装开孔尺寸，不需要设备厂商重新调整面板开孔规格就能直接替换同规格的老旧硬币器，降低设备维护的改造成本。面板上的投币缝做了内窄外宽的导向倒角，用户投币时不需要刻意对准缝隙，只要把硬币放到投币口区域就能顺着倒角滑入识别通道，减少投币卡滞的概率。投币缝下方设置的蓝色按压式退币按键，按键做了内凹的防滑纹理，用户需要退币时按压按键，内部的通道翻板会切换导通路径，让通道内滞留的硬币顺着退币滑道滑出，按键的按压行程做了限位设计，按压力度控制在适合普通用户操作的区间，不会出现按不动或者按压过位导致结构卡滞的问题。

　　主体结构的外壳采用阻燃ABS材质注塑成型，外壳的拼接处做了卡扣加定位筋的组合结构，不需要额外打螺丝就能实现上下壳的紧密贴合，既可以避免日常使用中灰尘、水汽进入内部识别模块影响识别精度，也能在设备维护时快速拆开外壳清理通道内的异物，比如用户不小心投入的纸屑、缠裹的胶带这类容易造成卡币的杂物。结构侧面延伸出的信号接头模块，做了防呆插接口设计，和设备主控的连接线束对接时不会出现插反的问题，接头周边做了凸起的防撞筋，运输或者安装过程中即使受到磕碰，也不会直接损伤插针导致信号传输故障。

　　从安装边界来看，这款硬币器的主体部分为方正的箱体结构，安装时只需要在设备面板上开出对应尺寸的矩形开孔，将主体从面板外侧推入开孔，用四颗螺丝穿过面板预留孔锁紧在安装面板上即可，主体向后延伸的深度控制在常规自助设备的内部空间预留范围内，不会和设备内部的钱箱、主控板、其他传动部件产生空间干涉。识别通道的走币路径做了平滑的圆弧过渡，没有直角弯折的结构，硬币在通道内滑动时不会出现卡顿，通道内部的尺寸卡位结构严格对应目标硬币的直径、厚度参数，能有效筛选出游戏币、其他面值硬币或者异形异物，避免非目标硬币进入钱箱造成账务差错。

　　在实际选型适配时，这类侧装式硬币器相比顶部投币的结构，更适合安装在设备操作面板的中下部区域，符合用户站立操作时的手部高度，投币时不需要抬高手臂，操作体验更好。结构内部的识别模块做了模块化设计，如果后期需要适配新的硬币规格，只需要更换内部的识别通道组件和对应的感应模块，不需要整体更换整个硬币器，能有效降低设备的后期升级成本。退币通道的出口位置和面板上的退币接槽精准对齐，退币时硬币会直接滑入接槽，不会掉落到设备内部造成卡滞。整体结构没有外露的尖锐边角，安装到设备上之后所有和用户接触的部位都做了圆角处理，不会划伤用户手部，符合商用自助设备的安全设计要求。
