小型直线滑动导向限位工装结构

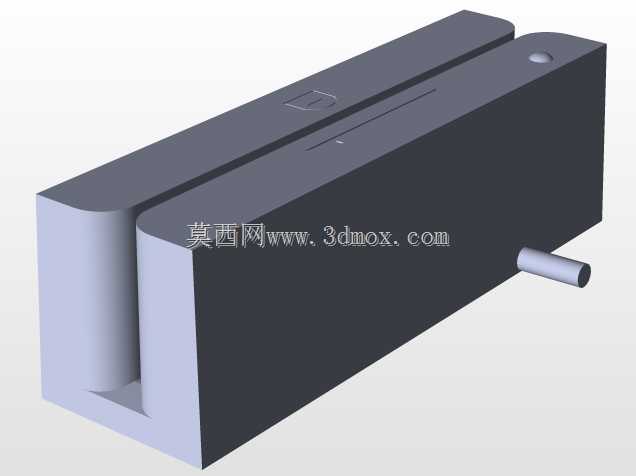

　　这款导向限位构件在小型工装夹具、非标自动化送料工位的应用场景十分普遍，多数时候承担着窄幅物料的直线滑动导向、行程末端硬限位的作用，在小行程往复运动的工位上，这类构件不需要复杂的滚珠循环结构，依靠自身的槽型结构就能实现低负载的滑动导向，相比标准直线导轨成本更低，安装调试的门槛也更小，很适合用在负载不超过5kg、往复行程在100mm以内的轻载工位。从结构设计来看，主体采用一体式长方体切削成型，没有多余的拼接结构，整体刚性表现更好，长期受侧向力也不容易出现拼接缝隙错位的问题。主体上开设的通槽宽度经过公差匹配，槽壁的平行度控制在0.02mm以内，能够保证滑动件在槽内移动时不会出现卡滞、偏摆的问题，

　　槽体的深度设计兼顾了导向稳定性和滑动件的安装空间，不会因为槽深过浅导致滑动件脱出，也不会因为槽深过大增加不必要的加工量。主体侧面伸出的圆柱销结构，是行程限位的触发部件，当滑动件移动到设定行程末端时，圆柱销会和工位上的限位挡块接触，阻挡滑动件继续移动，避免超出行程造成设备碰撞，圆柱销和主体采用过盈配合装配，不需要额外的紧固件固定，装配工序简单，长期受冲击也不容易出现松动脱落的问题。主体顶面的小型凹坑是定位基准标记，在加工和装配的时候，可以以此作为基准找正构件的安装位置，减少装配时的找正时间，也能保证安装后的位置精度。主体端部的小圆孔是注油孔，日常维护的时候可以从这里注入润滑脂，润滑槽内的滑动接触面，降低滑动时的摩擦阻力，

　　减少槽壁的磨损，延长构件的使用寿命。从安装边界来看，构件整体为规整长方体，底部为全平面设计，安装时只需要在安装基板上加工对应位置的螺纹孔，通过沉头螺钉从构件底部或者侧面锁紧就能完成固定，不需要额外设计复杂的安装座，安装占用的空间很小，宽度方向的尺寸控制在窄幅范围内，适合在空间紧凑的小型工位上布置，不会和周边的其他构件产生运动干涉。在设计这类构件的时候，首先要根据实际工位的滑动负载、往复行程确定槽体的宽度和深度，槽宽的公差要和配套滑动件的厚度公差做匹配，间隙控制在0.01-0.03mm之间，间隙过大容易出现滑动偏摆，间隙过小则会导致滑动阻力变大甚至卡滞。其次要根据行程限位的冲击力大小，确定侧面圆柱销的直径和伸出长度，伸出长度不能过长，

　　否则受冲击时容易出现弯曲变形，直径也要根据冲击力大小核算，保证足够的抗剪强度。另外主体的材质选择也需要结合使用场景确定，普通工况下采用45号钢调质处理就能满足强度和耐磨要求，如果是在有腐蚀的环境下使用，可以换成不锈钢材质，或者对槽壁做表面硬化处理，提升耐磨性能。在实际选型使用的时候，需要先核对工位的滑动行程是否在构件的有效导向长度范围内，同时确认安装面的平面度，安装面如果存在翘曲，会导致槽体变形，直接影响滑动的顺畅度，固定螺钉的锁紧力矩也要控制在合理范围，避免力矩过大导致主体变形。这类构件虽然结构简单，但是在轻载直线导向工位上的实用性很强，相比复杂的导向组件，它的加工难度低、维护方便，出现磨损后更换成本也很低，很适合在小型非标设备、工装夹具的设计中选用，建模的时候需要重点关注槽壁的平行度、圆柱销的位置度、安装孔的位置精度，这些尺寸公差会直接影响实际使用时的导向精度和限位可靠性。
