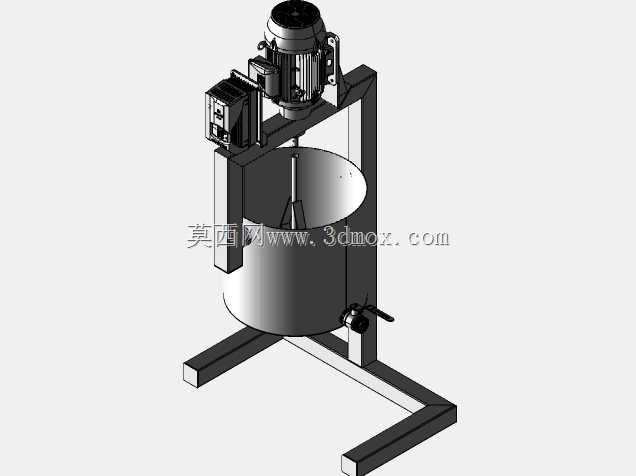

立式支架型电动搅拌混合设备结构

　　做非标搅拌设备选型和结构设计快十年，这类立式支架型电动搅拌结构，是小批量物料混合场景里最常见的构型之一，很多精细化工、食品配料、小型涂料生产的车间里都能看到同逻辑的设备。先从安装边界说，这套结构采用落地式方管焊接支架，底部两根横向支腿向前后方向延伸，支腿长度要满足满载工况下的抗倾覆要求，一般按照料桶满载总重量的1.5倍倾覆力矩做校核，支架立柱采用矩形钢管焊接，顶部预留电机安装的法兰孔位，安装时不需要额外做地基固定，只要放置在平整的硬化地面上，调整支腿底部的调节脚垫保证水平即可，整体占地宽度在800mm左右，纵深在700mm上下，顶部电机安装面距离地面高度约1200mm，适配常规100L以下的圆桶料仓，不需要额外抬高操作面，操作人员站在地面就能完成投料、出料、清洗的全流程操作。

　　从功能特性来看，这套结构的动力端采用立式安装的驱动电机，电机输出轴通过联轴器直接连接搅拌主轴，省去了中间减速传动的冗余结构，适合低粘度物料的高速分散混合，主轴下端安装的是三叶推进式搅拌桨，桨叶直径约为料桶内径的三分之一，安装高度距离桶底100mm左右，搅拌时可以推动物料形成轴向循环流，避免桶底出现物料沉积，料桶采用敞口式不锈钢圆桶结构，桶身侧面下部安装有蝶阀出料口，混合完成后不需要抬升料桶就能直接排料，桶体通过侧边的快锁结构固定在支架内侧，清洗或者换料时可以快速解锁，把桶体移出支架做深度清理，比固定焊接的桶体结构维护效率高很多。

　　设计思路上，这套结构优先考虑了小批量生产的换产灵活性，没有做一体化的密封桶盖设计，投料时可以直接从敞口位置添加固体粉料或者液体组分，观察搅拌状态也更直观，支架的电机安装板做了腰型孔设计，可以根据不同料桶的高度微调电机的安装高度，适配不同容积的搅拌桶，不需要重新加工支架结构；电气控制部分直接集成在支架立柱的侧边，采用壁挂式安装的控制盒，集成了启停开关和调速旋钮，操作人员站在设备侧边就能完成操作，不需要额外敷设远距离的控制线路，布线全部走支架方管的内部空腔，避免生产过程中物料泼溅损坏线路，也能防止操作人员误碰拉扯线缆。

　　实际应用场景里，这类结构大多用在实验室扩产、小型加工厂的小批次配料环节，比如水性涂料的色浆分散、食品行业的糖浆混合、日化行业的洗衣液小样调配，相比大型的工业化搅拌釜，这套结构的投入成本更低，换产清洗的时间更短，单次处理量在50L到100L之间，刚好匹配小批量订单的生产需求。设计的时候要重点注意几个结构细节：一是搅拌主轴的径向跳动控制，因为是直连传动，电机轴和搅拌轴的同轴度要控制在0.1mm以内，否则高速运转时会出现明显的振动，长期运转会导致电机轴承过早损坏；二是支架的焊接应力处理，方管支架焊接完成后要做去应力退火，避免长期承重出现支架变形，导致搅拌轴偏磨桶壁；三是出料阀的安装高度，要保证阀门出口距离地面有足够的高度，方便接料容器放置，一般预留200mm以上的净空就可以适配常规的接料桶。另外，料桶的底部做了微斜坡设计，坡向出料阀位置，排料时可以减少桶内的物料残留，不需要人工额外刮料清理，这个细节在实际生产里能减少很多物料浪费，也能降低清洗的工作量。
